دیتیل اتصال پروفیل ها در سازه LSF: انواع اتصال و نکات مهم در انتخاب و اجرا

در هر پروژه‌ی ساخت با سیستم LSF (سازه فولادی سبک سردنورد)، انتخاب درست دیتیل اتصال پروفیل ها در سازه LSF اهمیت بسیار بالایی دارد. از همان ابتدا باید بدانیم که عملکرد کل سازه، ایمنی، دوام و کیفیت ساختمان به این جزئیات وابسته است. اتصالات مناسب، تضمین کننده‌ی یک سازه مقاوم و پایدار هستند و در صورت اجرا یا انتخاب اشتباه، احتمال بروز نقص‌های جدی در کل ساختمان افزایش خواهد یافت.

در این مقاله می‌خواهیم با زبان ساده و بدون اصطلاحات پیچیده، با انواع اتصالات، نکات مهم انتخاب و اجرای آن‌ها، و روش‌های کاربردی و استاندارد در سازه‌های LSF آشنا شویم. دانستن این نکات، هم برای مهندسان و هم برای کسانی که قصد ساخت خانه یا سازه با این روش را دارند، ضروری است.

خلاصه‌ای از انواع اتصال و اصول انتخاب در سازه LSF

به طور خلاصه، اتصالات در سازه LSF شامل اتصال اعضای فلزی به یکدیگر، اتصال اعضا به پی، و اتصال لایه‌ ها و پوشش‌ها به اسکلت است. هرکدام از این بخش‌ها، نوع، ابزار و دستورالعمل نصب خاص خود را دارد. برای مثال، استفاده از پیچ‌های خودکار مخصوص در اجزای چوبی یا گچی، و پیچ‌های سرمته‌دار در المان‌های فلزی رایج است. رعایت استانداردهای تولیدکنندگان و توجه به جنس، ضخامت و محل اجرای اتصال، در انتخاب نوع اتصال اهمیت اساسی دارد.

اتصالات سازه LSF چه انواعی دارند و چه کاربردهایی دارند؟

در پاسخ به این پرسش، باید گفت که دیتیل اتصال پروفیل ها در سازه LSF شامل چند دسته‌ی اصلی است:

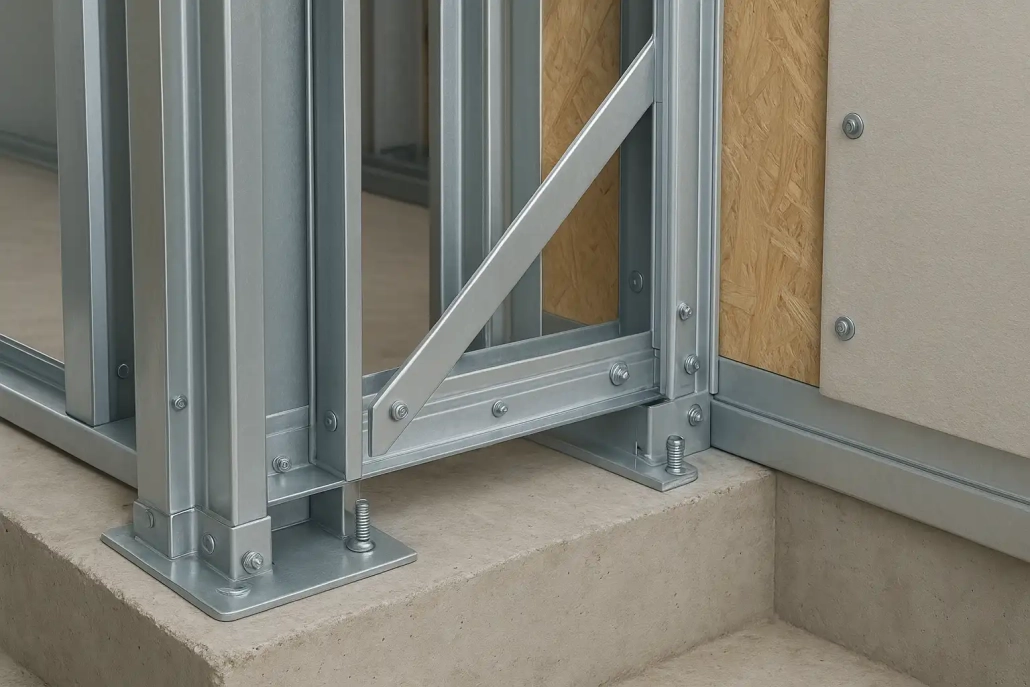

1. اتصال به پی بتنی: برای اتصال اسکلت LSF به فونداسیون، معمولاً از انکر بولت‌ها (پیچ‌های فلزی تعبیه‌شده در بتن) یا میلگردهای رزینی استفاده می‌شود. این اتصال باید محکم، ضد لرزه و با جزییات دقیق انجام شود.
2. اتصال بین اجزای فولادی: این بخش حساس‌ترین قسمت دیتیل اتصال پروفیل ها در سازه LSF به شمار می‌رود. اتصال پروفیل‌های فولادی با پیچ‌های سرمته‌دار، جوشکاری (کمتر رایج به دلیل ضخامت کم پروفیل‌ها)، یا میخکوبی خاص انجام می‌گیرد.
3. اتصال به پانل‌های چوبی یا OSB: در دیوارها و سقف، صفحات چوبی به اسکلت فلزی با پیچ‌های bugle-head یا wafer-head نصب می‌شوند تا آسیب به سطح چوب وارد نشود و اتصال یکنواخت باشد.
4. اتصال پانل‌های گچی: جهت نصب پانل گچی، باید از پیچ‌های مخصوص گچ با سَر bugle-head استفاده شود تا صفحه گچی دچار ترک نشود.
5. اتصال پانل‌های سیمانی الیافی: استفاده از پیچ سرگیر دار توصیه می‌شود تا سطح پانل آسیب نبیند و چسبندگی مطلوب بماند.

این تقسیم‌بندی‌ها باعث می‌شود هر بخش از سازه بر اساس نوع متریال، ضخامت و کاربرد، اتصال مناسبی دریافت کند و دوام کلی پروژه افزایش یابد. به عنوان نمونه، برای دستیابی به عملکرد صحیح سازه، می‌توان از دیتیل اجرایی سازه LSF و راهنمای تولیدکنندگان برای تنظیم دقیق نوع پیچ و نحوه‌ی اجرا بهره برد.

در انتخاب نوع اتصال LSF باید به چه نکاتی توجه کرد؟

انتخاب نوع اتصال مناسب برای دیتیل اتصال پروفیل ها در سازه LSF به موارد متعددی وابسته است. در اینجا مهم‌ترین نکات را مرور می‌کنیم:

• جنس و ضخامت متریال: اگر ضخامت ورق فولادی کمتر از ۰.۹ میلی‌متر باشد، پیچ‌های خودکار استاندارد کفایت می‌کنند. اما در ضخامت‌های بیشتر، پیچ‌های سرمته‌دار با قابلیت خودسوراخکاری لازم است.
• نوع پیچ و سر آن: برای اتصال پانل‌های چوبی و گچی، باید از پیچ‌های خاص bugle-head، wafer-head یا pan-head استفاده شود تا متریال آسیب نبیند. برای پانل‌های سیمانی نیز پیچ سرگیر دار بهترین انتخاب است.
• طول و قطر پیچ: طبق استاندارد، پیچ باید حداقل ۱۰ میلی‌متر در عضو فولادی یا حداقل دو رزوه در عضو چوبی نفوذ کند.
• استفاده از واشر فنری: استفاده از واشر فنری روی پیچ باعث جذب انرژی، افزایش انعطاف و جلوگیری از شکستگی اتصال می‌شود.
• مطابقت با دستورالعمل‌ سازندگان: استفاده از اطلاعات فنی، نمودارها و دستورالعمل کارخانه‌ها، بهترین راهنمای انتخاب است.

اگر قصد دارید به شکل جامع‌تر با جزئیات سازه LSF و تأثیر نوع متریال و ضخامت بر انتخاب اتصال آشنا شوید، مراجعه به منابع تخصصی توصیه می‌شود.

چگونه دیتیل اتصال پروفیل ها در سازه LSF به درستی اجرا می‌شود؟

اجرای صحیح اتصالات در سازه LSF به دقت و رعایت چند مرحله‌ی کلیدی نیاز دارد. این مراحل به شرح زیر هستند:

1. انتخاب صحیح نوع اتصال: باتوجه به کاربرد و محل اجرا، نوع اتصال مناسب برگزیده شود.
2. آماده‌سازی محل اتصال: قبل از نصب، محل اتصال باید تمیز و عاری از گرد و غبار باشد تا پیچ‌ یا اتصال مکانیکی به‌خوبی در جای خود قرار گیرد.
3. استفاده از پیچ مناسب: پیچ با سر مناسب (bugle-head، wafer-head، pan-head) به نحوی انتخاب شود که متریال آسیب نبیند و اتصال محکم باشد.
4. کنترل نفوذ پیچ: پیچ باید به اندازه کافی در عضو سازه نفوذ کند تا چسبندگی مناسب حاصل شود.
5. رعایت فاصله و الگوی نصب: رعایت فاصله منظم و استاندارد بین پیچ‌ها و الگوی نصب توصیه‌شده، تضمین کننده عملکرد مطلوب است.
6. استفاده از واشر فنری: استفاده از واشر فنری برای مقاومت بیشتر و جلوگیری از ترک خوردگی پیشنهاد می‌شود.
7. نظارت و تست نهایی: حتماً پس از اتمام اتصال‌ها، تست و بازدید انجام گیرد تا از استحکام و صحت اتصال اطمینان حاصل شود.

در اجرای پروژه‌های مهم، توجه به استانداردها و جزئیات سازه lsf و دیتیل اجرایی باعث کاهش خطا و افزایش کیفیت خواهد شد.

چه تفاوت‌هایی بین انواع پیچ‌ها در اتصالات LSF وجود دارد؟

در دیتیل اتصال پروفیل ها در سازه LSF، چند نوع پیچ متداول نقش کلیدی دارند. این پیچ‌ها علاوه بر جنس، شکل سر و قابلیت نفوذ، برای کاربردهای خاص طراحی شده‌اند:

• پیچ pan-head: مناسب برای اتصال ورق فلزی به ورق فلزی، سر پهن و کوتاه دارد و فشار را خوب توزیع می‌کند.
• پیچ bugle-head: معمولاً برای پانل‌های گچی یا پوشش‌های نرم‌تر کاربرد دارد و از آسیب به سطح جلوگیری می‌نماید.
• پیچ wafer-head: بهترین گزینه برای صفحات OSB و چوبی است، چراکه قطر بالایی دارد و وزن را یک‌دست منتقل می‌کند.
• پیچ سرمته‌ای: برای ضخامت‌های بالاتر فولاد استفاده می‌شود و به دلیل وجود مته در سر، نیازی به سوراخ‌کاری اولیه ندارد.
• پیچ خودکار: برای ورق‌های نازک فولادی به کار می‌رود، سر تیز و رزوه خاص دارد.

شناخت این پیچ‌ها، انتخاب گزینه‌ی صحیح برای اتصال مناسب هر عنصر سازه‌ای را ساده‌تر می‌کند. اگر نیازمند مقایسه و انتخاب دقیق هستید، جدول‌های راهنمای جزئیات سازه LSF برای طراحی و اجرا کمک بزرگی خواهند بود.

کدام اشتباهات رایج هنگام اجرای اتصال پروفیل‌ها باید اجتناب شوند؟

در بسیاری از پروژه‌های LSF، برخی اشتباهات رایج باعث افت کیفیت یا حتی خطرات جدی در سازه می‌شود. مهم‌ترین موارد عبارتند از:

• انتخاب پیچ نامناسب برای ضخامت یا جنس عضو موردنظر (مثلاً استفاده از پیچ ساده برای اتصال ورق فولاد ضخیم).
• عدم رعایت تمیزی و آماده‌سازی محل اتصال که منجر به شل شدن یا زنگ‌زدگی پیچ می‌شود.
• عدم استفاده از واشر فنری که باعث شکنندگی و ترک خوردگی می‌شود.
• نصب پیچ‌ها با فاصله‌های نامنظم یا کمتر/بیشتر از مقدار استاندارد.
• عدم توجه به جدول و دستورالعمل تولیدکننده در انتخاب نوع، طول و قطر پیچ.
• استفاده از ابزارهای نامناسب یا فرسوده که باعث لقی یا برش ناقص می‌شود.

رعایت این نکات، احتمال خطا را کاهش می‌دهد و موجب افزایش دوام و کیفیت دیتیل اتصال پروفیل ها در سازه LSF خواهد شد.

مراحل اجرای صحیح اتصالات LSF چیست و چگونه کیفیت را تضمین کنیم؟

اجرای صحیح اتصالات LSF نیازمند توجه به مجموعه‌ای از مراحل است:

1. انتخاب اتصال مناسب بسته به نوع و ضخامت متریال.
2. استفاده از پیچ یا اتصال استاندارد با قطر و طول مشخص بر اساس نقشه سازه.
3. تمیزکاری و آماده‌سازی دقیق محل اتصال برای جلوگیری از مشکلات بعدی.
4. کاربرد ابزار سالم و مناسب که مانع شل شدن و آسیب به متریال شود.
5. استفاده از الگوی منظم و رعایت فاصله‌ها طبق استاندارد.
6. کنترل و بازرسی نهایی توسط کارشناس جهت اطمینان از کیفیت و دوام اتصال.

در هر مرحله، اهمیت توجه به دیتیل اجرایی سازه LSF و راهنمای تولیدکنندگان بسیار بالاست و از مشکلات جدی جلوگیری می‌کند.

پرسش‌های متداول درباره دیتیل اتصال پروفیل ها در سازه LSF

آیا می‌توان از جوشکاری در اتصالات LSF استفاده کرد؟

در حالت کلی، جوشکاری در سازه LSF توصیه نمی‌شود؛ زیرا ورق‌های نازک فولادی در این سیستم مستعد ایجاد خوردگی و ایجاد ضعف‌های محلی هنگام جوشکاری هستند. پیچ‌کاری استاندارد و مکانیکی هم از نظر ایمنی و هم از نظر سرعت اجرا مناسب‌تر است.

بهترین نوع پیچ برای اتصال پروفیل فولادی چیست؟

برای اتصال پروفیل‌های فولادی به یکدیگر، پیچ pan-head یا hex-head سرمته‌دار بهترین گزینه است؛ به خصوص زمانی که ضخامت دو عضو بیش از ۰.۹ میلی‌متر باشد.

چگونه از کیفیت اتصال مطمئن شویم؟

تضمین کیفیت اتصال فقط با رعایت استانداردهای فنی، استفاده از پیچ مناسب، کنترل نفوذ کافی هر پیچ و اجرای صحیح طبق دستورالعمل‌های تولیدکننده امکان‌پذیر است. بازرسی و تست نهایی هر اتصال نیز از اهمیت بالایی برخوردار است.

آیا اجرای نادرست اتصال باعث کاهش عمر سازه می‌شود؟

بله، قطعا. اتصال نامناسب یا اجرای غیر اصولی می‌تواند باعث کاهش دوام، ایجاد لرزش، شل شدن المان‌ها و حتی بروز خطرات جدی در کل سازه شود. انتخاب و اجرای صحیح دیتیل اتصال پروفیل ها در سازه LSF ضامن عمر مفید و ایمنی ساختمان است.
