دیتیل اتصال سازه LSF به فونداسیون: بولتها، صفحهها و خطاهای رایج اجرا
در پروژههای ساختمانی که از سازه سبک فولادی LSF استفاده میشود، دقیق و استاندارد بودن دیتیل اتصال سازه LSF به فونداسیون اهمیت ویژهای پیدا میکند. این اتصال، به کمک بولتها، صفحههای اتصال و انواع پیچهای مخصوص انجام میشود و نقش اصلی را در انتقال ایمن بارهای وارد بر سازه به پی دارد. اگر اتصال به شکل درست طراحی و اجرا نشود، ایمنی و پایداری ساختمان با خطر جدی روبهرو خواهد شد. در این مقاله، با زبانی ساده و کاربردی، به بررسی اصول انواع اتصال، نقش بولتها و صفحات اتصال و همچنین خطاهای رایج در اجرای این بخش مهم سازه میپردازیم.
برای آشنایی دقیقتر با ساختار این نوع ساختمانها، خواندن راهنمای سازه LSF در صنعت ساخت و ساز به شما دید خوبی نسبت به مراحل اجرا و استانداردهای این حوزه ارائه میدهد.
خلاصهای از اهمیت دیتیل اتصال سازه LSF به فونداسیون
اتصال درست اجزای فولادی سازه به پی، پایه و اساس ایمنی ساختمان است. جزئیات این اتصال باید به گونهای باشد که نیروهای عمودی و افقی (مثل بار زنده و باد) بدون آسیب، از سازه به زمین انتقال پیدا کند. دیتیل اتصال مناسب با انواع بولتها و صفحات فلزی محقق میشود و در صورت رعایت نکردن نکات اجرایی یا انتخاب اشتباه قطعات، ممکن است مقاومت سازه به شدت کاهش یابد یا حتی شکست سازه رخ دهد.
چرا انتخاب نوع بولت و صفحه اتصال اهمیت دارد؟
در اتصال سازههای LSF به فونداسیون، استفاده از بولتهای مناسب و صفحههای اتصال استاندارد، تضمینکننده پایداری و ایمنی پروژه است. بولتها نقش کلیدی در تثبیت سازه دارند و صفحهها نیز توزیع بار را بهینه میکنند. انتخاب این اجزا باید با توجه به نوع بارگذاری، شرایط محیطی و نوع پی صورت گیرد تا از هرگونه آسیب احتمالی جلوگیری شود.
روشهای اجرای بولت و صفحه اتصال در سازه LSF به فونداسیون چیست؟
برای اجرای دیتیل اتصال سازه LSF به فونداسیون، معمولاً یک روند استاندارد شامل مراحل زیر انجام میشود:
- انتخاب نوع بولت: بولتها به دو دسته مکانیکی (رول بولت HSA) و شیمیایی (رزین یا اپوکسی به همراه میلگرد) تقسیم میشوند.
- جانمایی بولتها: محل کاشت بولت روی فونداسیون بر اساس نقشه و آنالیز سازه تعیین میشود. فاصله و تعداد به بارگذاری هر ستون بستگی دارد.
- نصب صفحه اتصال: صفحههای فولادی (Plat) روی بولتها نصب شده و با مهره و واشر محکم میشوند.
- اتصال پروفیل LSF به صفحه: برای اتصال پروفیل LSF به صفحه، از پیچهای خودکار یا خودحفار استفاده میشود که معمولاً به همراه واشر فنری نصب میشوند تا ارتعاش و تردی اتصال را کاهش دهند.
- بررسی نهایی: بعد از نصب همه اجزا، با ابزار مناسب، سفتی و استحکام اتصالات کنترل میشود و هرگونه نقص اصلاح میگردد.
در بسیاری از دستورالعملهای اجرایی، استفاده از جزئیات سازه LSF و نمونههای واقعی از اجراهای موفق توصیه شده است تا کیفیت پروژه تضمین شود.
انواع بولت و انکر مورد استفاده در اتصال سازه LSF چیست؟
بولتها و انکرها ابزار اصلی در انتقال نیرو از سازه به فونداسیون هستند. دو نوع رایج در ایران عبارتند از:
- انکر مکانیکی: مانند رول بولت HSA، که با عملکرد مکانیکی به فونداسیون متصل میشوند. این نوع، سریع و به نسبت اقتصادی است و معمولاً برای ساختمانهای کمتا متوسطارتفاع کاربرد دارد.
- انکر شیمیایی: که از ترکیب رزین یا اپوکسی با میلگرد فولادی تشکیل میشود و با چسبندگی شیمیایی در بتن جای میگیرد. این روش در پروژههایی با بارگذاری بالاتر یا حساسیت بیشتر، انتخاب میشود.
در مواردی که پروفیل LSF به قطعات فولادی دیگری متصل میشود، استفاده از پیچهای خود حفار یا پیچ خودکار به همراه واشر فنری توصیه میشود که مقاومت اتصال را بالاتر برده و خطر شکست ترد را کاهش میدهد.
صفحه اتصال در دیتیل سازه LSF به فونداسیون چه نقشی دارد؟

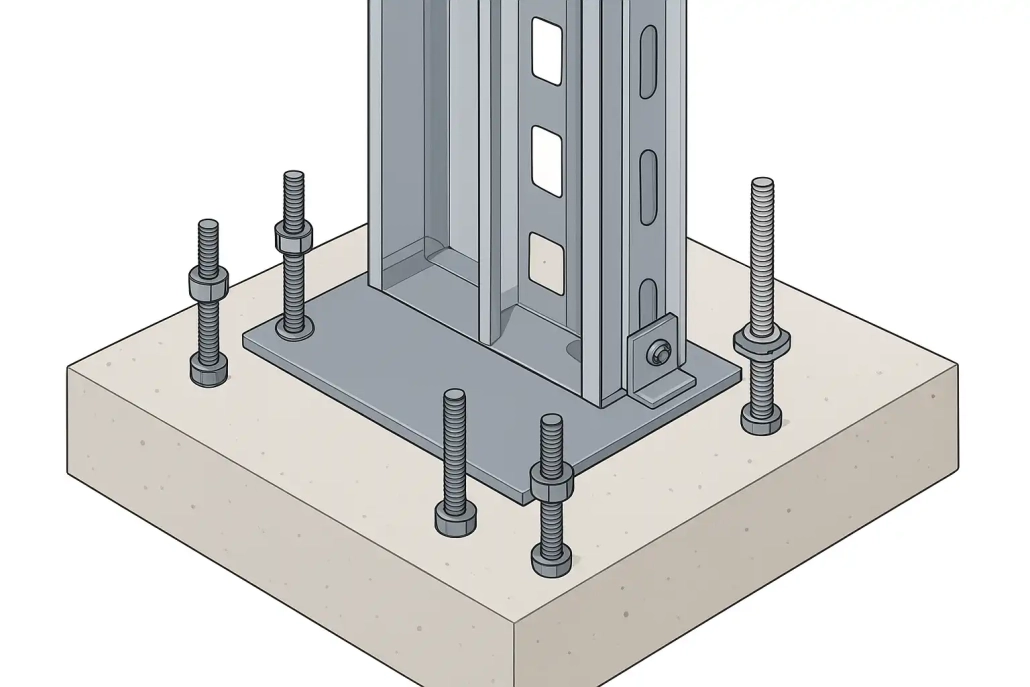

صفحههای اتصال (Base Plate)، عموماً از فولاد سرد فرم شده ساخته میشوند و پل ارتباطی بین بولتهای فونداسیون و سازه هستند. این صفحات با سطح نسبتا بزرگ خود، نیروهای وارد بر ستون را بر روی فونداسیون به شکل گستردهتری توزیع میکنند و مانع از تمرکز تنش و ایجاد ترک در بتن میشوند.
در مرحله نصب، پس از قرارگیری بولتها، صفحه اتصال روی آنها قرار میگیرد و با سفتکردن مهرهها تثبیت میشود. سپس پروفیلهای LSF با پیچهای خودکار یا خود حفار به صفحه پیچ میشوند. این روش باعث انتقال بهینهی بارها و افزایش ایمنی و پایداری اتصال میشود.
چه خطاهایی هنگام اجرای دیتیل اتصال سازه LSF به فونداسیون رخ میدهند و راهکار پیشگیری چیست؟
رعایت نکردن اصول اجرای دیتیل اتصال، میتواند موجب مشکلات جدی در سازه شود. برخی از مهمترین خطاهای اجرایی عبارتاند از:
- جانمایی نادرست بولتها: اگر بولتها طبق نقشه نصب نشوند، صفحه اتصال نمیتواند روی آن بنشیند و ضعف در انتقال نیرو ایجاد میکند.
- انتخاب اشتباه نوع پیچ و انکر: استفاده از پیچ یا انکر نامناسب، مقاومت مورد انتظار را تامین نمیکند.
- عدم توجه به جهتگیری صفحات اتصال: نصب اشتباه یا شل بودن صفحات، باعث لغزش سازه و کاهش ایمنی میشود.
- جوشکاری در محلهای نامناسب: جوش دادن اجزایی که نباید به هم جوش شوند، میتواند باعث تنش در فولاد و تضعیف آن شود.
- پرهیز نکردن از پرچکاری بیش از اندازه: پرچکاری کند و پرهزینه است و معمولاً پیچکاری توصیه میشود.
برای پیشگیری از این خطاها، آموزش نیروهای اجرایی، استفاده از قطعات تایید شده و نظارت مستمر بر نصب بولت، پیچ و صفحات الزامی است. همچنین دفترچههای راهنما نظیر جزئیات سازه lsf و دیتیل اجرایی میتوانند یک مرجع مطمئن برای تیمهای اجرایی باشند.
نکات کلیدی و توصیههای اجرایی برای دیتیل اتصال LSF به فونداسیون
- نقشههای سازه و جزئیات دیتیل اتصال باید پیش از اجرا دقیق و با تحلیل بارگذاری تهیه شوند.
- کلیه بولتها، پیچها و انکرها باید از برندهای معتبر یا تاییدیه ملی برخوردار باشند.
- تمیزی سطح فونداسیون و صفحه قبل از نصب برای اطمینان از چسبندگی و تماس کامل لازم است.
- پیچهای خود حفار یا خودکار در اتصال فولاد به فولاد بهترین عملکرد را دارند.
- در موارد خاص، دیتیل اتصال باید مطابق با استانداردهای ملی و بینالمللی مثل EN 1993 یا AISI طراحی شود.
در بسیاری از پروژهها، توصیه میشود از دیتیلهای آماده و استانداردشده نظیر دیتیل اجرایی سازه LSF استفاده شود تا از وقوع خطاهای انسانی و اجرایی جلوگیری گردد.
چگونه بهترین کیفیت اتصال را تضمین کنیم؟
برای اطمینان از کیفیت و دوام اتصال سازه LSF به فونداسیون، چند اصل باید رعایت شود:
- مطالعه دفترچه و استاندارد: از دستورالعملهای اجرایی معتبر و استانداردهای ملی پیروی شود.
- استفاده از قطعات تایید شده: تمامی بولتها، انکرها و صفحات باید دارای مشخصات فنی مورد تایید باشند.
- اجرای دقیق طبق نقشه: تمام محلهای بولتگذاری و صفحات اتصال باید طبق نقشه مهندسی و با ابزار مناسب اجرا شوند.
- آزمایش و بازبینی: پس از اجرا باید اتصالات از نظر سفتی، مقاومت و موقعیت درست بازبینی و در صورت وجود ایراد، اصلاح گردد.
مقایسه بولت مکانیکی و شیمیایی در اتصال سازه LSF
| ویژگی | بولت مکانیکی (رول بولت HSA) | بولت شیمیایی (رزین، اپوکسی) |
|---|---|---|
| نحوه اتصال | مکانیکی – از فشار و انبساط در بتن استفاده میشود | شیمیایی – چسبندگی بین رزین و میلگرد در بتن |
| سرعت اجرا | سریعتر، بلافاصله پس از نصب قابل استفاده | نیاز به زمان گیرش رزین |
| قدرت اتصال | مناسب پروژههای عادی | بالا، برای بارهای سنگین یا موقعیتهای حساس |
| هزینه | متوسط | بالاتر |
سوالات متداول
مهمترین روشهای استفاده از بولتها در اتصال سازه LSF به فونداسیون چیست؟
در اتصال سازههای LSF به فونداسیون، دو روش اصلی استفاده از بولت رایج است: انکرهای مکانیکی مثل رول بولت HSA که با انبساط مکانیکی در بتن قرار میگیرند و انکرهای شیمیایی (رزین یا اپوکسی به همراه میلگرد) که با چسبندگی شیمیایی اتصال را برقرار میکنند. انتخاب بین این دو، بستگی به شرایط بارگذاری، نوع فونداسیون و سطح مقاومت مورد نیاز دارد. گاهی نیز از پیچهای خود حفار یا خودکار به همراه واشر فنری برای اتصال فولاد به فولاد بهره میبرند تا انعطاف بیشتری ایجاد شود.
صفحههای اتصال در سازه LSF چگونه باعث افزایش استحکام و ایمنی فونداسیون میشوند؟
صفحههای اتصال با توزیع یکنواخت بار وارد بر ستونهای LSF روی فونداسیون و گسترش سطح تماس، از تمرکز تنش و ایجاد ترک جلوگیری میکنند. این صفحات معمولاً توسط پیچهای متعدد به فونداسیون و پروفیلهای LSF بسته میشوند و سبب افزایش ایمنی و پایداری کل سازه میگردند.
چه خطاهای رایجی در اجرای اتصال سازه LSF به فونداسیون وجود دارد و چگونه میتوان از آنها جلوگیری کرد؟
خطاهای رایج شامل نصب نامناسب یا جاگذاری اشتباه بولت و پیچ، انتخاب نوع نامناسب پیچ یا انکر، جوشکاری بیش از حد یا در محلهای غیرمجاز و نصب اشتباه صفحات اتصال است. برای جلوگیری، لازم است از پیچ و انکر مناسب و تاییدشده استفاده شود، جوشکاری محدود و کنترلشده باشد و اجرای کار طبق نقشه و تحت نظارت صورت گیرد.
انواع پیچهای مورد استفاده در اتصال سازه LSF به فونداسیون چیست؟
در دیتیل اتصال سازه LSF به فونداسیون، پیچهای خودکار (Self-tapping) و پیچهای خود حفار (Self-drilling) رایج هستند. پیچهای خود حفار نیازی به سوراخکاری اولیه ندارند و سرعت اجرا را افزایش میدهند. همچنین، استفاده از واشر فنری برای جلوگیری از تردی و افزایش استحکام اتصال توصیه میشود. انتخاب نوع پیچ وابسته به شرایط سازه و نوع پروفیل LSF است.
