سازه LSF: راهنمای کامل فناوری، اجرا، سقف، طبقات و قیمت
اگر تا امروز نام سازه LSF به گوشتان خورده و کنجکاو شدهاید بدانید این سیستم دقیقاً چیست و چرا اینقدر در ساختوسازهای جدید ایران جا افتاده، جای درستی آمدهاید. سازه LSF دیگر یک فناوری نوظهور نیست؛ در بسیاری از پروژههای مسکونی، ویلایی و حتی تجاری، جایگزین جدی سازههای سنتی بتنی و فلزی سنگین شده است. در این مقاله همهچیز را از تعریف پایه تا جزئیات فنی، انواع سقف، محدودیت طبقات و قیمت واقعی هر متر مربع بررسی میکنیم تا تصمیمگیری برای پروژه بعدیتان آسانتر شود.

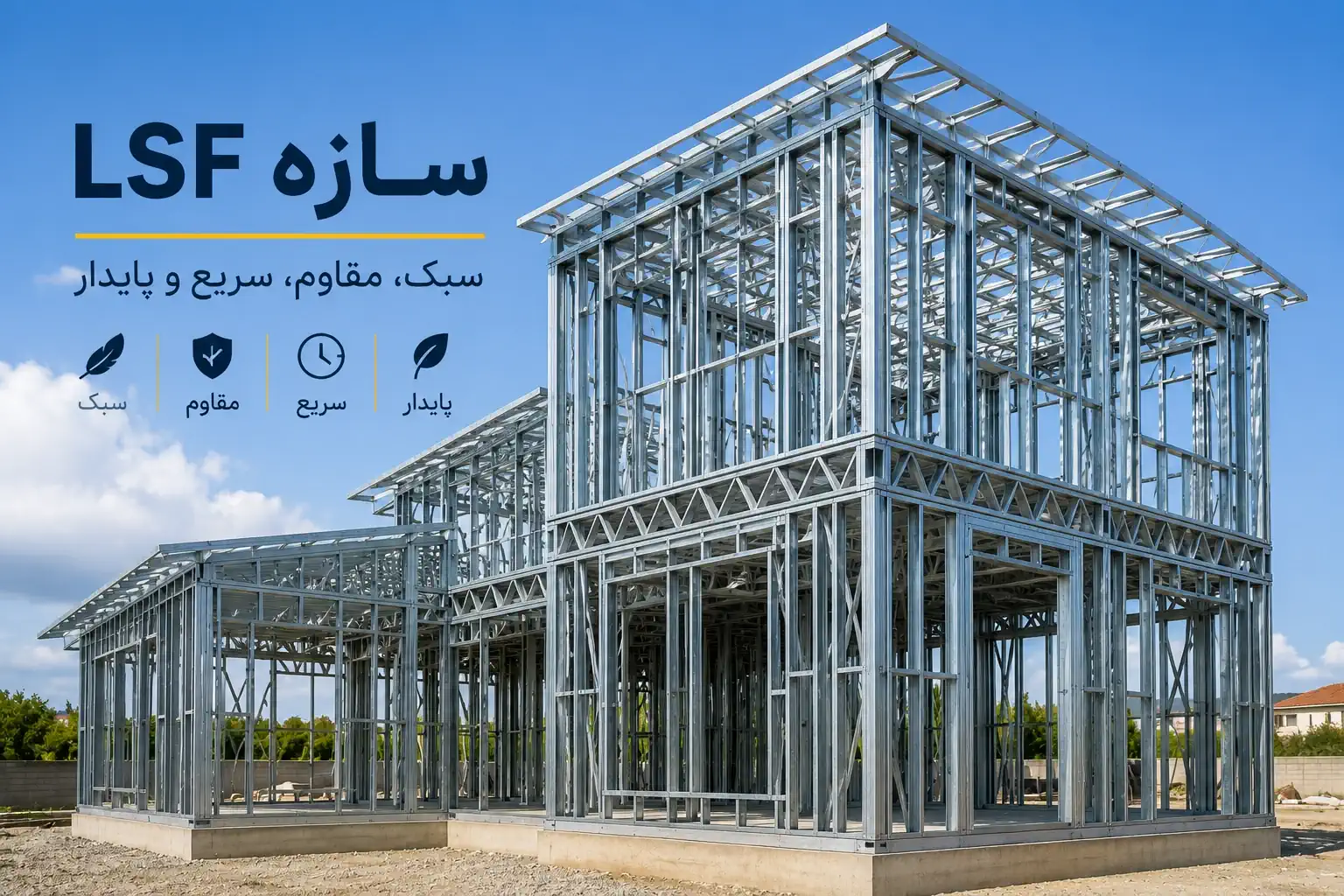

LSF چیست؟
LSF مخفف عبارت Light Steel Frame به معنای «قاب فولادی سبک» است. این سیستم بر پایه پروفیلهای فولادی سرد نورد شده (Cold Formed Steel) ساخته میشود که ضخامتی معمولاً بین ۰.۸ تا ۲.۵ میلیمتر دارند و با گالوانیزه شدن در برابر زنگزدگی و خوردگی مقاوم میشوند. برخلاف تصور رایج، سبک بودن این پروفیلها به معنای ضعف سازهای نیست؛ طراحی مقطع و آرایش قطعات طوری محاسبه شده که استحکام کافی برای تحمل بار سازه فراهم شود.
ریشه این فناوری به کشورهای آمریکای شمالی و اروپا برمیگردد، جایی که سرعت اجرا، کاهش وزن سازه و مصرف بهینه مصالح از دههها پیش اهمیت داشته است. در ایران، ورود جدیتر سازه LSF به بازار ساختوساز به حدود دو دهه اخیر برمیگردد و با افزایش قیمت مصالح سنتی و نیاز به روشهای سریعتر ساخت، رشد چشمگیری داشته است.
مزیتهای اصلی سازه LSF را میتوان اینطور خلاصه کرد:
- سرعت اجرا: زمان ساخت نسبت به سازههای بتنی یا اسکلت فلزی سنگین، بین ۳۰ تا ۵۰ درصد کوتاهتر است.
- کاهش وزن سازه: وزن کلی ساختمان بهطور محسوسی پایین میآید که برای زمینهای با ظرفیت باربری کمتر یا افزودن طبقه به سازههای موجود اهمیت زیادی دارد.
- مقاومت لرزهای مناسب: به دلیل سبکی و رفتار انعطافپذیر قاب فولادی، عملکرد این سیستم در برابر زلزله معمولاً بهتر از سازههای سنگین ارزیابی میشود.
- دقت ابعادی بالا: پروفیلها در کارخانه یا با دستگاههای CNC برش میخورند و همین موضوع خطای اجرایی در محل پروژه را کاهش میدهد.
- عایقبندی حرارتی و صوتی بهتر: فضای داخل دیوارهای LSF امکان قرارگیری عایقهای پشم سنگ یا پلیاستایرن را فراهم میکند.
سازه LSF چگونه کار میکند؟
سیستم سازهای LSF بر پایه اصل «قاببندی» شکل میگیرد؛ یعنی بهجای تکیه بر ستون و تیرهای بزرگ بتنی یا فولادی، مجموعهای از پروفیلهای نازک با فواصل مشخص کنار هم قرار میگیرند و بار سازه را بهصورت توزیعشده تحمل میکنند. این پروفیلها معمولاً با مقاطع C و U شکل تولید میشوند و در دیوار، سقف و کف با فاصله استاندارد (اغلب ۴۰ تا ۶۰ سانتیمتر) نصب میشوند.
اتصال قطعات با پیچهای خودکار یا پرچ انجام میشود، نه جوشکاری؛ همین موضوع باعث میشود اجرا سریعتر و کمسروصداتر باشد. پس از برپایی اسکلت، روکشهایی مانند صفحات سیمانی، OSB یا گچی روی قاب نصب میشوند تا سطح نهایی دیوار و سقف شکل بگیرد. این لایهبندی، همراه با عایق داخلی، سه عملکرد را همزمان تأمین میکند: باربری سازهای، عایقکاری و آمادهسازی سطح برای نازککاری.
نکته مهم این است که سازه LSF یک سیستم مهندسیشده است، نه یک روش تجربی. هر پروژه نیاز به محاسبات بار مرده، بار زنده، بار باد و بار زلزله دارد که توسط مهندس سازه انجام میشود تا فاصله پروفیلها، ضخامت مقاطع و نوع مهاربندی بهدرستی تعیین شود.
جزئیات فنی سازه LSF: اجزاء، مصالح و استانداردها
برای شناخت دقیقتر سازه LSF لازم است اجزای اصلی آن را بشناسیم:
۱. پروفیلهای سازهای شامل استادها (Stud) که بهصورت عمودی در دیوار قرار میگیرند و رانرها (Track) که در بالا و پایین دیوار بهعنوان بستر نصب استادها عمل میکنند. برای سقف و کف نیز از پروفیلهای جویست (Joist) استفاده میشود.
۲. ورقهای روکش صفحات سیمانی فایبرسمنت، OSB، پلیاستایرن اکسترود یا گچی بسته به کاربرد داخلی یا نمای بیرونی انتخاب میشوند. این صفحات هم نقش سازهای کمکی دارند و هم بستر نازککاری و نما را فراهم میکنند.
۳. عایق حرارتی و صوتی پشم سنگ، پشم شیشه یا فومهای پلییورتان درون فضای خالی بین پروفیلها قرار میگیرند و مقاومت حرارتی ساختمان را بهشکل قابلتوجهی افزایش میدهند.
۴. اتصالات و مهاربندها پیچهای سلفدریل، تسمههای مهاربندی ضربدری و کلیپسهای اتصال، مجموعهای هستند که پایداری جانبی سازه را در برابر بار باد و زلزله تضمین میکنند.
از نظر استاندارد، اجرای سازه LSF در ایران معمولاً بر پایه آییننامههای مرتبط با فولاد سرد نورد (مانند استانداردهای AISI بهعنوان مرجع بینالمللی) و مبحثهای مقررات ملی ساختمان انجام میشود. انتخاب ضخامت ورق گالوانیزه، نوع پوشش ضدزنگ و کیفیت پیچها مستقیماً روی عمر سازه تأثیر میگذارد، به همین دلیل استفاده از مصالح استاندارد و مجری دارای دانش فنی اهمیت زیادی دارد.
سقف سازه LSF: انواع و نحوه اجرا
سقف در سازه LSF بخش قابلتوجهی از عملکرد کلی ساختمان را تعیین میکند. دو رویکرد اصلی برای اجرای سقف در این سیستم وجود دارد:
سقف تخت (سقف کفساز بین طبقات) در این حالت از جویستهای فولادی سبک بهعنوان تیرچه استفاده میشود که روی آنها ورق OSB یا صفحات سیمانی نصب میشود. این نوع سقف برای کف طبقات میانی در ساختمانهای چندطبقه LSF کاربرد دارد و از نظر سبکی و سرعت اجرا نسبت به سقفهای بتنی برتری دارد.
سقف شیبدار (سقف پوششی نهایی) برای پوشش نهایی ساختمان، معمولاً از خرپاهای فولادی سبک استفاده میشود که شیب سقف را تشکیل میدهند. روی این خرپاها لایههای عایق، ورق زیرسازی و پوشش نهایی مانند سفال، شینگل یا ورق فلزی قرار میگیرد.
مزیت اصلی سقف سازه LSF نسبت به سقفهای سنتی، کاهش وزن مرده روی دیوارها و پی است. این موضوع بهویژه در پروژههایی که پی موجود ظرفیت باربری محدودی دارد، اهمیت زیادی پیدا میکند. همچنین اجرای سقف LSF نیاز به قالببندی و زمان عملآوری بتن ندارد، بنابراین زمان کلی پروژه کوتاهتر میشود.

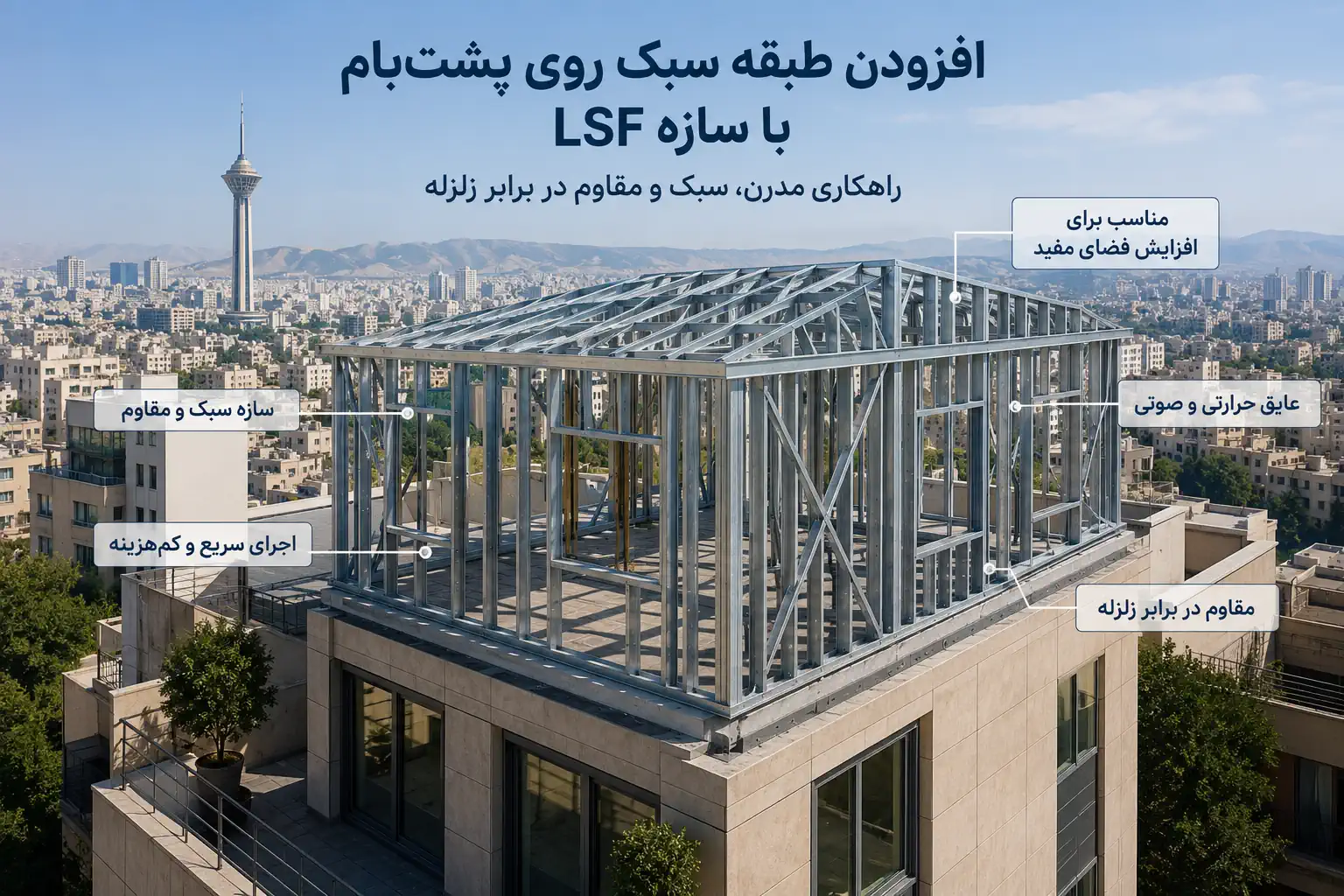

سازه سبک LSF برای پشتبام: افزودن طبقه بدون بار اضافه
یکی از کاربردهای پرطرفدار سازه LSF در سالهای اخیر، افزودن طبقه یا فضای جدید روی پشتبام ساختمانهای موجود است. این کاربرد به دلایل زیر با سازههای سنتی قابل مقایسه نیست:
وزن پایین سیستم LSF باعث میشود بار اضافهشده به ستونها و پی ساختمان قدیمی، بهمراتب کمتر از احداث طبقه با بتن یا اسکلت فلزی سنگین باشد. در بسیاری از پروژهها، این تفاوت وزن است که اصلاً امکان افزودن طبقه را فراهم میکند؛ ساختمانی که پی آن توان تحمل یک طبقه بتنی اضافه را ندارد، میتواند یک طبقه LSF را بدون تقویت اساسی پی تحمل کند (البته این موضوع همیشه نیاز به بررسی و تأیید مهندس سازه دارد).
از نظر اجرایی نیز، چون قطعات LSF از پیش برش خورده و آماده حمل هستند، امکان بالابری و نصب آنها روی پشتبام بدون نیاز به جرثقیلهای سنگین یا تجهیزات بتنریزی وجود دارد. این موضوع در بافتهای شهری فشرده که دسترسی محدود است، اهمیت زیادی دارد. علاوه بر این، اجرای خشک و بدون بتنریزی، آلودگی صوتی و ریزش نخاله کمتری برای همسایگان طبقات پایینتر ایجاد میکند.
سازه LSF تا چند طبقه قابل اجراست؟
یکی از پرسشهای رایج درباره سازه LSF تا چند طبقه محدودیت ارتفاعی آن است. پاسخ دقیق به طراحی سازهای، بار وارده، شرایط زمین و منطقه لرزهخیزی بستگی دارد، اما بهطور کلی میتوان اینطور جمعبندی کرد:
برای ساختمانهای مسکونی معمولی، سازه LSF معمولاً تا ۲ تا ۵ طبقه بهصورت مستقل و بدون نیاز به اسکلت کمکی قابل اجراست. در پروژههایی که ارتفاع بیشتری مورد نیاز است، ترکیب سازه LSF با یک اسکلت اصلی بتنی یا فلزی (بهعنوان سیستم باربر اصلی) و استفاده از LSF برای دیوارهای غیرباربر و پارتیشنبندی، رویکرد رایجتری است.
عواملی که محدودیت طبقات را تعیین میکنند شامل ضخامت و مقطع پروفیلهای انتخابی، نوع مهاربندی جانبی، شرایط خاک محل پروژه و پهنهبندی لرزهای منطقه هستند. به همین دلیل، تعیین تعداد طبقات مجاز برای هر پروژه باید توسط مهندس سازه و بر اساس محاسبات دقیق انجام شود، نه بر پایه تجربه پروژههای مشابه.
قیمت سازه LSF: چه عواملی روی هزینه اثر میگذارند؟
قیمت سازه LSF بهطور طبیعی از چند متغیر اصلی تأثیر میپذیرد که شناخت آنها به برآورد واقعبینانه هزینه پروژه کمک میکند:
نوسان قیمت فولاد و ورق گالوانیزه: چون بخش اصلی هزینه به مصالح فولادی برمیگردد، تغییرات بازار فولاد مستقیماً روی قیمت نهایی اثر میگذارد.
ضخامت و کیفیت پروفیلها: پروفیلهای ضخیمتر و با پوشش گالوانیزه بالاتر، هم مقاومت بیشتری دارند و هم گرانتر تمام میشوند. انتخاب این پارامتر باید بر اساس محاسبات سازهای انجام شود، نه صرفاً کاهش هزینه.
نوع و کیفیت عایق و روکش: تفاوت بین عایق پشم سنگ استاندارد و عایقهای پیشرفتهتر، یا انتخاب ورق سیمانی باکیفیت در برابر گزینههای ارزانتر، تأثیر محسوسی روی هزینه نهایی هر متر مربع دارد.
دستمزد اجرا و تخصص مجری: نصب دقیق سازه LSF نیاز به نیروی کار آموزشدیده دارد. مجری باتجربه معمولاً دستمزد بالاتری میگیرد اما در عوض کیفیت اجرا و عمر سازه را تضمین میکند.
پیچیدگی طراحی و متراژ پروژه: پروژههای با نقشه ساده و متراژ بالاتر، معمولاً قیمت هر متر مربع پایینتری دارند، چون هزینههای ثابت طراحی و راهاندازی کارگاه بین متراژ بیشتری تقسیم میشود.
در مقایسه با سازههای سنتی بتنی، هزینه اولیه LSF گاهی مشابه یا کمی بالاتر است، اما وقتی سرعت اجرا، کاهش هزینههای جانبی مانند قالببندی، کاهش نیروی انسانی و صرفهجویی در هزینه انرژی طول عمر ساختمان را در نظر بگیریم، مجموع هزینه در بلندمدت اغلب رقابتیتر از سازههای سنتی است.
قیمت هر متر مربع سازه LSF
برآورد قیمت هر متر مربع سازه LSF بدون بررسی مشخصات دقیق پروژه، فقط یک راهنمای کلی است، نه یک عدد قطعی. بازه قیمتی معمولاً بر اساس سه سطح کیفی متفاوت است:
سطح اقتصادی با پروفیل نازکتر و عایق و روکش استاندارد، سطح میانی با مصالح باکیفیتتر و عایقبندی بهینه، و سطح پیشرفته با پروفیل ضخیم، عایق حرارتی بالا و روکشهای نمای پیشرفته. تفاوت این سه سطح میتواند تا ۴۰ تا ۶۰ درصد در قیمت نهایی هر متر مربع ایجاد کند.
عوامل دیگری مانند فاصله پروژه از مرکز تأمین مصالح، شرایط دسترسی کارگاه، نیاز به تقویت پی یا سازه موجود (در پروژههای افزایش طبقه) و طراحی معماری خاص نیز روی قیمت نهایی اثر میگذارند. برای دریافت برآورد دقیق و متناسب با پروژه خودتان، بهترین راه مشورت مستقیم با کارشناسان فنی است تا بر اساس نقشه و متراژ واقعی، قیمت شفاف و مستند ارائه شود.
LSF در تهران: بازار، اجرا و ملاحظات خاص
بازار سازه LSF در تهران به دلایل مختلفی رشد قابلتوجهی داشته است. محدودیت زمین و قیمت بالای املاک، بسیاری از مالکین را به سمت افزودن طبقه روی ساختمانهای موجود سوق داده و همانطور که پیشتر اشاره شد، LSF برای این کاربرد گزینهای مناسب است.
از سوی دیگر، بافت متراکم شهری تهران و محدودیت دسترسی به بسیاری از کارگاهها، اجرای خشک و کمسروصدای سازه LSF را به گزینهای عملیتر نسبت به بتنریزی سنتی تبدیل کرده است. کاهش زمان اجرا نیز در پروژههای تجاری و اداری تهران، جایی که هزینه فرصت زمان اهمیت زیادی دارد، یک مزیت رقابتی محسوب میشود.
با این حال، اجرای سازه LSF در تهران باید با در نظر گرفتن پهنهبندی لرزهای شهر و مقررات ساختوساز شهرداری انجام شود. انتخاب مجری آشنا به مقررات محلی و استانداردهای فنی، نقش مهمی در تضمین کیفیت و مجوزهای لازم پروژه دارد.
مجری سازه LSF: چگونه گزینه مناسب را انتخاب کنیم؟
انتخاب مجری سازه LSF یکی از تعیینکنندهترین مراحل هر پروژه است، چون کیفیت اجرا مستقیماً روی عمر، ایمنی و عملکرد سازه اثر میگذارد. چند معیار مهم برای ارزیابی مجری عبارتاند از:
سابقه اجرایی و نمونهکارها: بررسی پروژههای قبلی مجری و در صورت امکان بازدید حضوری از یک نمونه اجراشده، تصویر واقعیتری از کیفیت کار به شما میدهد.
همکاری با مهندس سازه: مجری معتبر همیشه اجرا را بر اساس نقشه و محاسبات مهندس سازه پیش میبرد، نه بر پایه تجربه شخصی یا حدس.
شفافیت در برآورد قیمت: پیشنهاد قیمتی که اجزای مصالح، دستمزد و زمانبندی را بهصورت شفاف مشخص کند، نشانه حرفهای بودن مجری است.
کیفیت مصالح مصرفی: مجری باید بتواند مشخصات فنی پروفیل، ضخامت گالوانیزه و نوع عایق مصرفی را بهروشنی ارائه دهد.
ضمانت اجرا: وجود گارانتی مکتوب برای اجرای سازه، نشانه اطمینان مجری به کیفیت کار خودش است.
تیم فنی iranlsf.com سالهاست در حوزه طراحی، محاسبه و اجرای سازه LSF فعالیت میکند و پروژهها را از مرحله مشاوره اولیه تا تحویل نهایی همراهی میکند. اگر قصد ساخت، افزودن طبقه یا اجرای سقف با سازه LSF را دارید، دریافت مشاوره فنی رایگان و برآورد قیمت دقیق متناسب با نقشه پروژهتان، نقطه شروع مطمئنی برای تصمیمگیری خواهد بود.
جمعبندی
سازه LSF ترکیبی از سرعت اجرا، وزن پایین، مقاومت لرزهای مناسب و انعطاف طراحی را در اختیار سازندگان و مالکین قرار میدهد. از افزودن یک طبقه سبک روی پشتبام گرفته تا احداث ساختمان چندطبقه مسکونی، این سیستم توانسته جایگاه خودش را در بازار ساختوساز ایران، بهویژه در شهرهایی مانند تهران، تثبیت کند. انتخاب درست ضخامت پروفیل، نوع عایق و مهمتر از همه یک مجری باتجربه، تفاوت میان یک سازه بادوام و یک اجرای ضعیف را رقم میزند.
