جزئیات سازه LSF در دیوار خارجی؛
راهنمای طراحی، لایهبندی و اجرای اصولی
چکیده:
چرا جزئیات سازه LSF در دیوار خارجی اهمیت دارد؟
دیوار خارجی در ساختمانهای ساختهشده با سیستم LSF فقط یک پوشش برای جدا کردن فضای داخل و خارج نیست. این بخش از ساختمان میتواند بهطور همزمان چند وظیفه مهم را بر عهده داشته باشد؛ از انتقال بخشی از بارهای سازهای گرفته تا کنترل گرما، سرما، رطوبت، صدا، آتش و ایجاد بستر مناسب برای اجرای نما.
به همین دلیل، طراحی و اجرای جزئیات دیوار خارجی در سازه LSF باید بهصورت یک سیستم یکپارچه انجام شود.
یک دیوار خارجی ممکن است شامل لایههای مختلفی باشد که هر کدام عملکرد مشخصی دارند. اگر ترتیب این لایهها، نحوه اتصال آنها یا جزئیات مربوط به درزها و بازشوها بهدرستی طراحی نشود، حتی استفاده از مصالح باکیفیت نیز الزاماً عملکرد مطلوب ساختمان را تضمین نمیکند.
در این مقاله، ساختار کلی دیوار خارجی سازه LSF، اجزای تشکیلدهنده، ترتیب لایهها، جزئیات اجرایی، ارتباط دیوار با سقف و فونداسیون، بازشوها، عایقکاری و نکات مهم اجرای نما را بررسی میکنیم.
نکته مهم: ترکیب دقیق لایهها، مقاطع فولادی، ضخامت عایق، نوع پوشش خارجی و جزئیات کنترل رطوبت باید متناسب با شرایط پروژه، اقلیم، طراحی معماری و محاسبات مهندسی جزئیات سازه LSF تعیین شود.
دیوار خارجی سازه LSF از چه اجزایی تشکیل میشود؟
اگر از داخل ساختمان به سمت بیرون حرکت کنیم، یک نمونه از ساختار دیوار خارجی سازه LSF میتواند شامل بخشهای زیر باشد:
- پوشش داخلی
- فضای احتمالی عبور تأسیسات
- اعضای فولادی قائم و افقی
- عایق بین اعضا یا لایههای تکمیلی
- پوشش یا تخته سازهای در صورت نیاز
- لایه کنترل هوا و رطوبت
- زیرسازی نما
- فضای تهویه در سیستمهای دارای نمای تهویهشونده
- پوشش نهایی نما
البته این ترتیب یک الگوی ثابت برای همه ساختمانها نیست. برای مثال، نوع دیوار در یک ساختمان ویلایی، پروژه اداری، ساختمان ساحلی یا پروژهای در منطقه سردسیر میتواند تفاوتهای مهمی داشته باشد.
ساختار سازهای دیوار خارجی LSF
استادهای فولادی؛ اسکلت اصلی دیوار
در سیستم قاب بندی فولاد سبک، اعضای قائم دیوار که معمولاً با عنوان Stud شناخته میشوند، بخش مهمی از قاب دیوار را تشکیل میدهند.
این اعضا میتوانند بسته به طراحی پروژه نقش باربر یا غیرباربر داشته باشند.
در دیوارهای باربر، استادها بخشی از مسیر انتقال بار ساختمان هستند. بار سقف یا طبقات بالاتر از طریق مسیر طراحیشده به اعضای قائم منتقل شده و در نهایت به بخشهای زیرین ساختمان میرسد.
اما مشخصات استادها برای تمام پروژهها یکسان نیست.
عوامل مؤثر در طراحی آنها عبارتاند از:
- ارتفاع دیوار
- تعداد طبقات
- میزان بار وارد بر دیوار
- فاصله بین اعضا
- وجود بازشوها
- بار باد
- شرایط لرزهای
- نوع پوشش و نمای ساختمان
بنابراین، انتخاب مقطع یا ضخامت اعضای دیوار نباید صرفاً بر اساس تجربه یک پروژه دیگر انجام شود.
رانر پایین و بالا
اعضای افقی پایین و بالای دیوار نیز نقش مهمی در تشکیل قاب دارند.
در بخش پایین، دیوار به سیستم کف یا فونداسیون متصل میشود و در بخش بالا نیز اتصال دیوار به سقف یا طبقه بعدی شکل میگیرد.
جزئیات این اتصال اهمیت زیادی دارد؛ زیرا باید مسیر انتقال نیرو بهدرستی تعریف شود.
در بعضی پروژهها، شرایط تغییرشکل سازه بالای دیوار نیز میتواند در انتخاب جزئیات اتصال مؤثر باشد. به همین دلیل، جزئیات اتصال بالای دیوار همیشه نباید بهصورت یکسان برای تمام ساختمانها اجرا شود.
مهاربندی دیوار خارجی
دیوار خارجی ممکن است بخشی از سیستم مقاوم در برابر نیروهای جانبی باشد.
در چنین شرایطی، جزئیات مهاربندی، پوششهای سازهای، اتصالات و انتقال نیرو اهمیت ویژهای پیدا میکنند.
مسیر کلی انتقال بار جانبی را میتوان بهصورت زیر نمایش داد:
باد یا زلزله
↓
پوسته و سیستم دیوار
↓
سیستم مهاربندی یا دیوار برشی طراحیشده
↓
اتصالات
↓
سیستم کف یا فونداسیون

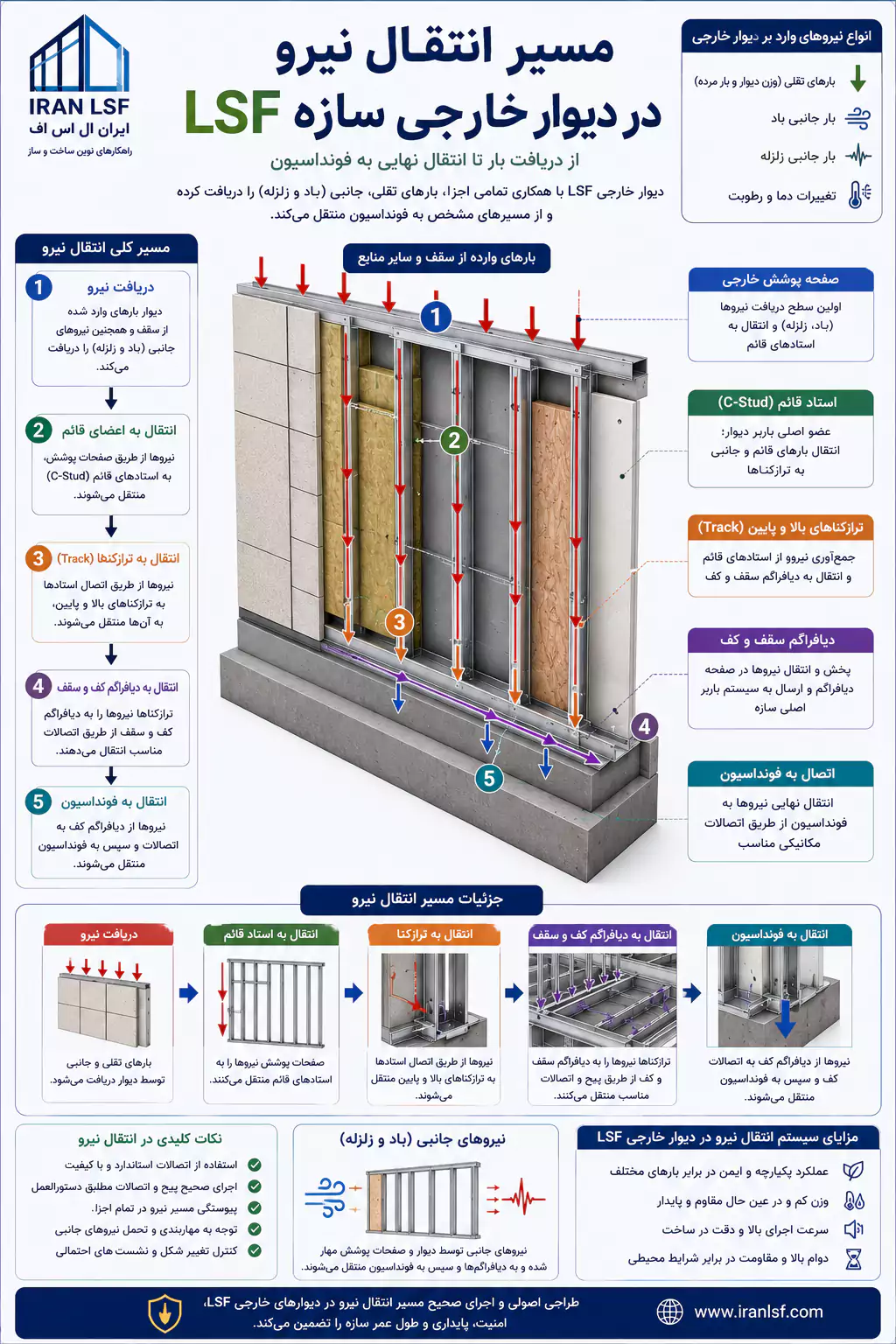

یک تصویر شماتیک از ساختمان که در آن:
- بار قائم با فلشهای عمودی
- نیروی باد با فلشهای افقی
- مسیر انتقال نیرو تا فونداسیون
نمایش داده می شود.
مهمترین لایههای دیوار خارجی LSF
۱. پوشش داخلی
پوشش داخلی، سطح نهایی فضای داخلی ساختمان را تشکیل میدهد.
یکی از گزینههای متداول برای این بخش، صفحات گچی است؛ اما نوع پوشش باید با توجه به نیازهای پروژه انتخاب شود.
این لایه میتواند در عملکردهای زیر مؤثر باشد:
- زیبایی داخلی
- ایجاد سطح مناسب برای رنگ یا پوشش نهایی
- کنترل نسبی صدا
- مشارکت در عملکرد برخی سیستمهای مقاوم در برابر آتش
تعداد لایهها و نوع مصالح در پروژههای مختلف میتواند متفاوت باشد.
۲. فضای تأسیسات
در بعضی سیستمهای دیوار، فضای جداگانهای برای عبور تأسیسات در نظر گرفته میشود.
وجود این فضا میتواند مزایایی مانند موارد زیر داشته باشد:
- کاهش نیاز به سوراخکاری اضافی در اعضای سازهای
- دسترسی بهتر برای اجرای تأسیسات
- کاهش تداخل تأسیسات و سازه
- حفظ بهتر عملکرد لایههای دیوار
این بخش باید از ابتدا در طراحی معماری و اجرایی ساختمان پیشبینی شود.
۳. قاب فولادی LSF
قاب فولادی، هسته سازهای دیوار را تشکیل میدهد.
فضای بین اعضای قائم معمولاً میتواند برای نصب بخشی از عایق استفاده شود، اما نباید تصور کرد که قرار دادن عایق بین استادها بهتنهایی تمام نیازهای حرارتی دیوار را برطرف میکند.
از آنجا که فولاد رسانای حرارت است، طراحی حرارتی دیوار باید در سطح کل مجموعه انجام شود.
۴. عایق حرارتی
عایق حرارتی یکی از مهمترین اجزای دیوار خارجی است.
هدف اصلی آن کاهش انتقال انرژی بین فضای داخلی و محیط بیرون است.
انتخاب نوع و ضخامت عایق میتواند به عوامل زیر وابسته باشد:
| عامل | تأثیر در انتخاب عایق |
| شرایط اقلیمی | میزان نیاز به کنترل گرما و سرما |
| نوع دیوار | ضخامت و فضای موجود |
| نوع نما | نحوه قرارگیری لایهها |
| ضوابط انرژی | حداقل عملکرد موردنیاز |
| شرایط رطوبتی | انتخاب مصالح مناسب |
| الزامات صوتی | امکان استفاده همزمان برای کنترل صدا |
۵. لایههای کنترل هوا و رطوبت
یکی از حساسترین بخشهای جزئیات دیوار خارجی، کنترل نفوذ آب، هوا و بخار است.
این موضوع بهویژه در محلهای زیر اهمیت بیشتری دارد:
- اتصال دیوار به فونداسیون
- اتصال دیوار به سقف
- اطراف پنجرهها
- اطراف درها
- درز بین پنلها
- محل عبور تأسیسات
- اتصال دیوار به سایر اجزای ساختمان
در یک دیوار خارجی، لایههای محافظ باید بهصورت پیوسته طراحی شوند.
اگر بهترین مصالح استفاده شوند اما در اطراف بازشوها یا محل اتصال دیوار به سقف پیوستگی لایه محافظ از بین برود، امکان نفوذ آب و هوا افزایش پیدا میکند.

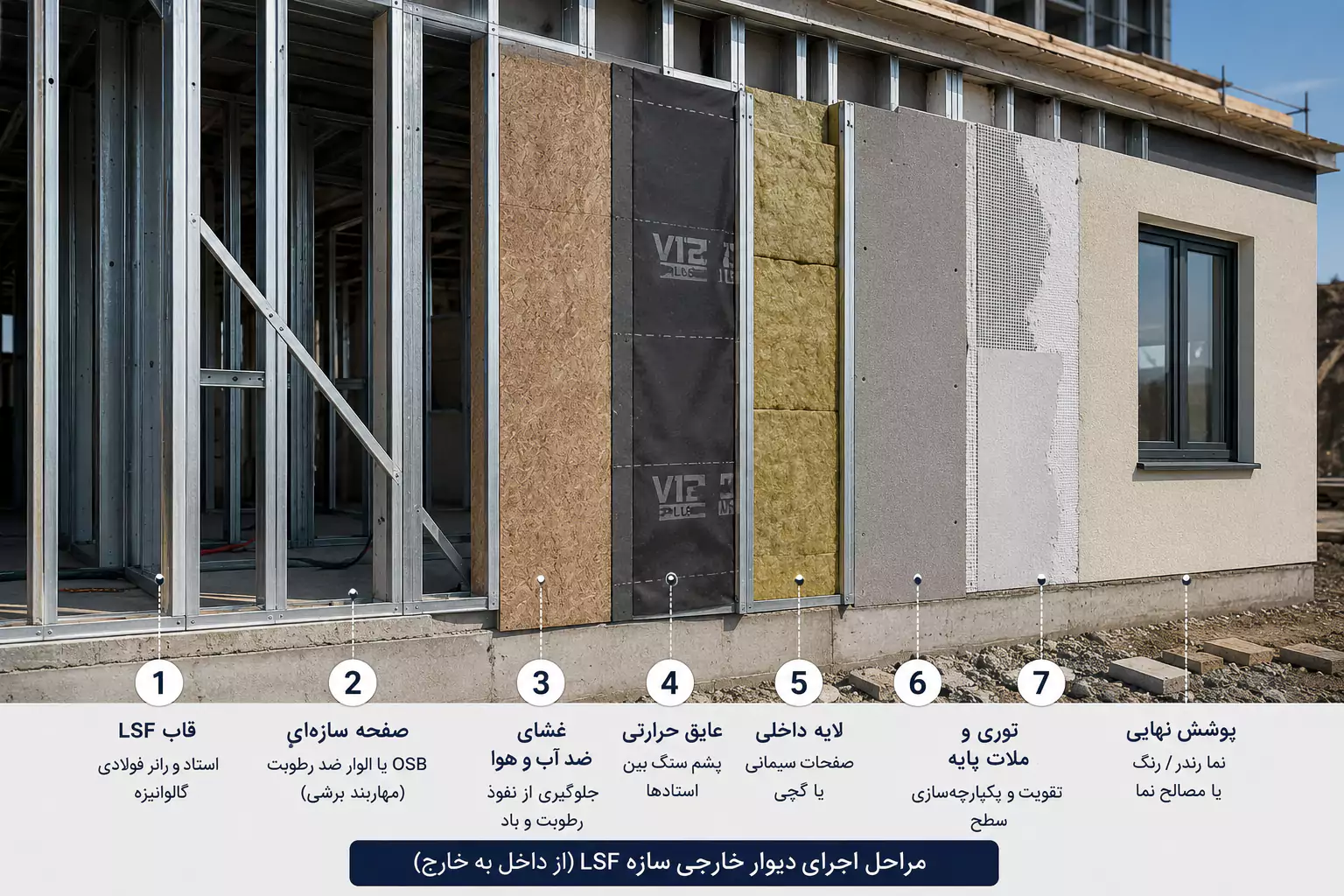

نمای واقعی از اجرای دیوار خارجی LSF که مراحل زیر در یک تصویر مقطعی یا نیمهکاره مشخص باشند:
- قاب فولادی
- عایق بین استادها
- پوشش بیرونی
- لایه محافظ
- زیرسازی نما
جزئیات اتصال دیوار خارجی به فونداسیون
محل اتصال دیوار به بخش زیرین ساختمان یکی از نقاط مهم در اجرای LSF است.
در این بخش معمولاً باید موضوعات زیر بررسی شوند:
- نحوه اتصال عضو پایینی دیوار
- تراز بودن محل اجرا
- نوع اتصال مطابق نقشه سازه
- کنترل ورود رطوبت
- پیوستگی لایههای محافظ
- انتقال بارهای قائم و جانبی
همچنین باید توجه شود که شرایط اتصال در ساختمانهای مختلف میتواند متفاوت باشد.
برای مثال، جزئیات اتصال یک دیوار خارجی به دال بتنی با اتصال همان دیوار به سیستم کف فولادی یا سازه دیگر یکسان نیست.
نکته اجرایی
قبل از نصب قاب دیوار، کنترل تراز و ابعاد محل اجرا اهمیت زیادی دارد. کوچکترین اختلاف در ابعاد اولیه میتواند در ادامه باعث ایجاد مشکل در نصب پنلها، بازشوها و نما شود.
جزئیات اتصال دیوار خارجی به سقف
در قسمت بالایی دیوار، اتصال به سقف یا طبقه بالاتر انجام میشود.
این اتصال باید بتواند وظایف موردنیاز خود را بر اساس طراحی پروژه انجام دهد.
موارد مهم در این بخش عبارتاند از:
- انتقال بار
- مهار جانبی
- امکان تغییرشکل در صورت نیاز
- اتصال مناسب لایههای پوششی
- حفظ پیوستگی عایق و لایههای محافظ
یکی از اشتباهات رایج این است که جزئیات سازهای و جزئیات پوسته ساختمان بهصورت جداگانه دیده شوند.
در حالی که اتصال بالای دیوار باید علاوه بر مسائل سازهای، از نظر عملکرد حرارتی و رطوبتی نیز بررسی شود.
جزئیات بازشوها در دیوار خارجی LSF
جزئیات بازشوها یکی از پیچیدهترین بخشهای دیوار خارجی هستند.
وجود پنجره یا در باعث تغییر در آرایش اعضای قائم میشود و در اطراف بازشو ممکن است به اعضای تقویتکننده نیاز باشد.
یک بازشوی پنجره میتواند شامل اجزای زیر باشد:
- استادهای کناری
- اعضای تقویتی
- عضو بالای بازشو
- عضو پایین پنجره
- اعضای کوتاه بین قابها
- اتصال قاب پنجره
- جزئیات آببندی
اما بخش مهم دیگری که گاهی نادیده گرفته میشود، اتصال لایههای محافظ اطراف بازشو است.
در اطراف پنجره باید مسیر مناسبی برای هدایت احتمالی آب و جلوگیری از ورود آن به داخل مجموعه دیوار در نظر گرفته شود.

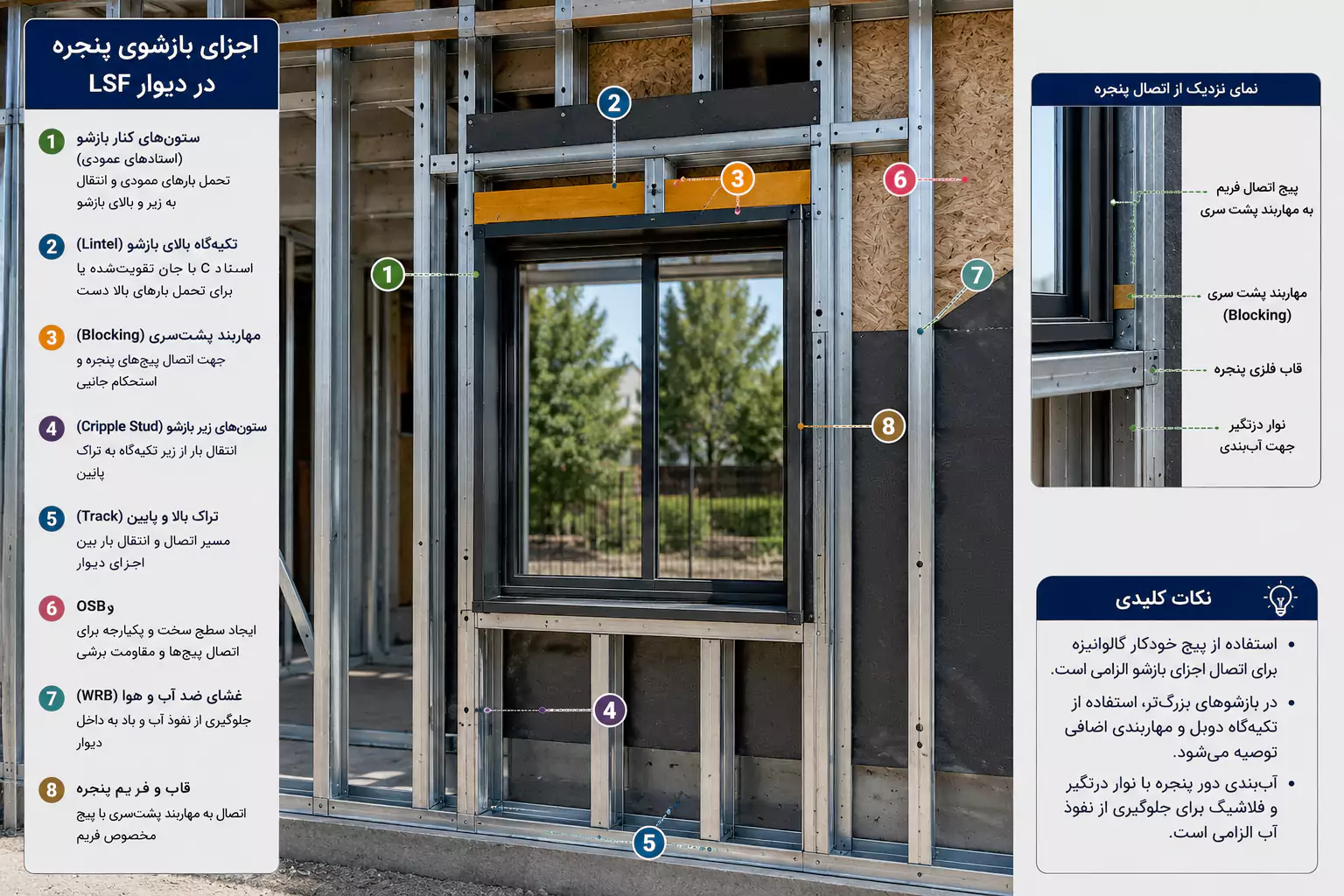

نمای روبهروی یک دیوار با بازشوی پنجره و شمارهگذاری:
- Track بالا
- Stud اصلی
- Stud تقویتی
- Header
- عضو کوتاه
- Sill
- قاب پنجره
- جزئیات آببندی
نقش نما در جزئیات دیوار خارجی
نما فقط یک لایه تزئینی نیست.
وزن و نحوه اتصال نمای ساختمان باید با سیستم دیوار و زیرسازی هماهنگ باشد.
نوع نما میتواند شامل گزینههای مختلفی باشد؛ مانند:
- نماهای خشک
- پنلهای مختلف
- پوششهای کامپوزیتی
- سیستمهای سیمانی
- نماهای تهویهشونده
- سایر سیستمهای تأییدشده برای پروژه
هر سیستم نما جزئیات اتصال خاص خود را دارد.
بنابراین، نمیتوان ابتدا سازه را اجرا کرد و سپس بدون بررسی ظرفیت و دیتیل، هر نوع نمایی را به دیوار اضافه کرد.
فضای تهویه پشت نما
در بعضی سیستمهای نمای خارجی، یک فضای خالی یا مسیر تهویه در پشت پوشش نهایی ایجاد میشود.
هدف این فضا میتواند شامل موارد زیر باشد:
- کمک به مدیریت رطوبت
- ایجاد امکان خشک شدن بخشهای مختلف
- کاهش فشار آب پشت نما
- بهبود عملکرد پوسته ساختمان
اما وجود یا عدم وجود این فضا کاملاً به سیستم طراحیشده بستگی دارد.

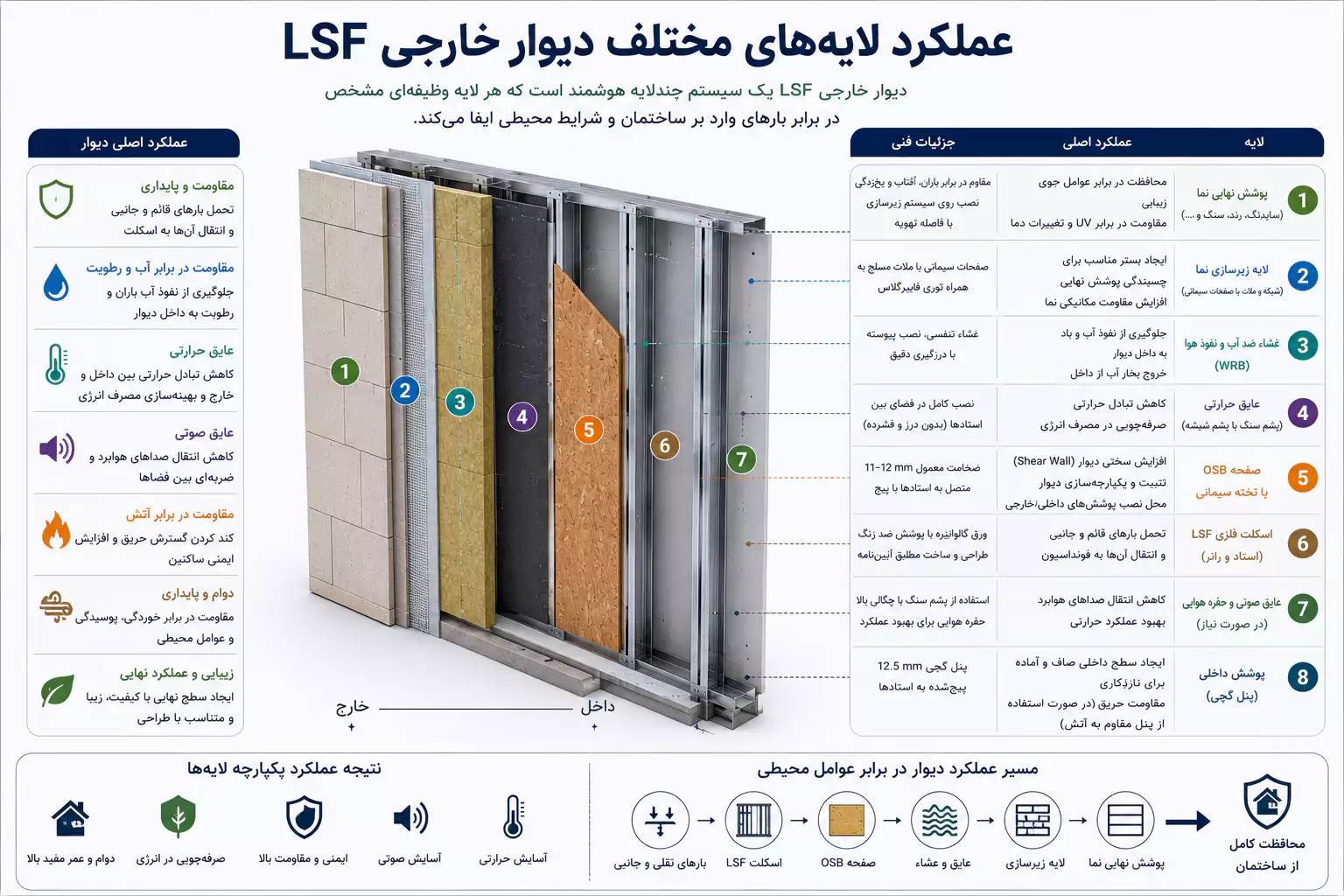

عنوان نمودار: عملکرد لایههای مختلف دیوار خارجی LSF
یک نمودار ستونی یا اینفوگرافیک عملکردی با پنج محور:
| لایه | عملکرد اصلی |
| قاب فولادی | انتقال نیرو |
| عایق | کنترل حرارت |
| پوشش داخلی | تکمیل فضای داخلی |
| لایه محافظ | کنترل آب و هوا |
| نما | حفاظت و ظاهر خارجی |
برای نسخه گرافیکی، هر بخش با یک آیکون مهندسی نمایش داده شود.
کنترل پل حرارتی در دیوار خارجی LSF
یکی از موضوعات مهم در ساختمانهای فولادی سبک، بررسی پلهای حرارتی است.
از آنجا که اعضای فولادی میتوانند نسبت به بسیاری از مصالح ساختمانی انتقال حرارت بیشتری داشته باشند، عملکرد واقعی دیوار تنها با بررسی مقاومت حرارتی عایق بین استادها مشخص نمیشود.
برای کاهش اثر پل حرارتی، طراحی سیستم میتواند از روشهایی مانند موارد زیر استفاده کند:
- بررسی لایههای عایق پیوسته
- استفاده از جزئیات مناسب در محل اتصال دیوار و سقف
- کاهش مسیرهای انتقال مستقیم حرارت
- طراحی مناسب زیرسازی نما
- بررسی کل مقطع دیوار
انتخاب راهکار مناسب باید با توجه به سیستم دیوار و شرایط پروژه انجام شود.
جزئیات کنترل صدا در دیوار خارجی
دیوار خارجی علاوه بر کنترل انرژی، در بسیاری از ساختمانها باید انتقال صدای محیط بیرونی را نیز کاهش دهد.
عملکرد صوتی دیوار به مجموعهای از عوامل وابسته است:
- جرم پوششها
- تعداد لایههای داخلی
- وجود عایق در فضای دیوار
- نحوه اتصال پوششها به قاب
- کنترل مسیرهای انتقال مستقیم صدا
- کیفیت اجرای درزها
بنابراین، افزایش ضخامت یک لایه بهتنهایی همیشه به معنی افزایش قابلتوجه عملکرد کنترل صدا دیوار نیست.
عملکرد دیوار خارجی در برابر آتش
در پروژههایی که نیاز به سطح مشخصی از مقاومت در برابر آتش وجود دارد، باید کل مجموعه دیوار بهعنوان یک سیستم بررسی شود.
این مجموعه میتواند شامل موارد زیر باشد:
- نوع قاب فولادی
- نوع و تعداد لایههای پوشش
- عایق
- اتصالات
- پیچها
- فاصله پیچها
- درزها
- جزئیات اطراف بازشوها
- عبور تأسیسات
تغییر یکی از اجزای یک مجموعه دارای عملکرد مشخص ممکن است نتیجه نهایی را تغییر دهد.
به همین دلیل، جزئیات مقاومت در برابر آتش را باید بر اساس سیستمها و ضوابط تأییدشده پروژه اجرا کرد.
مراحل پیشنهادی اجرای دیوار خارجی LSF
برای درک بهتر فرآیند اجرای اجزای لایههای دیوار LSF، مراحل را میتوان به شکل زیر در نظر گرفت:
مرحله اول: کنترل نقشهها
قبل از شروع، باید موارد زیر بررسی شوند:
- ابعاد دیوارها
- محل بازشوها
- مشخصات اعضا
- نوع اتصال
- مسیر تأسیسات
- جزئیات نما
مرحله دوم: آمادهسازی محل نصب
سطح زیر دیوار از نظر ابعاد، تراز و محل اتصالات کنترل میشود.
مرحله سوم: نصب قاب اصلی
اعضای قائم و افقی مطابق نقشه اجرایی نصب میشوند.
مرحله چهارم: اجرای بازشوها
اعضای اطراف در و پنجره و تقویتکنندههای موردنیاز اجرا میشوند.
مرحله پنجم: کنترل اتصالات و مهاربندی
تمام اتصالات و اجزای پایداری بر اساس نقشه بررسی میشوند.
مرحله ششم: اجرای لایههای دیوار
با توجه به سیستم انتخابشده، لایههای عایق، پوشش و محافظ اجرا میشوند.
مرحله هفتم: اجرای زیرسازی و نما
سیستم زیرسازی و پوشش خارجی مطابق جزئیات طراحیشده اجرا میشود.
اشتباهات رایج در اجرای دیوار خارجی LSF
۱. کپی کردن دیتیل یک پروژه برای پروژه دیگر
شرایط معماری و سازهای هر پروژه میتواند متفاوت باشد.
۲. بیتوجهی به اطراف بازشوها
پنجره و در از نقاط حساس دیوار خارجی هستند و به جزئیات سازهای و آببندی نیاز دارند.
۳. اجرای ناپیوسته لایههای محافظ
وجود شکاف در محل اتصال دیوار، سقف یا بازشو میتواند عملکرد پوسته ساختمان را کاهش دهد.
۴. انتخاب نما بدون بررسی زیرسازی
وزن و نحوه اتصال نما باید با سیستم دیوار هماهنگ باشد.
۵. سوراخکاری یا تغییر اعضای فولادی بدون بررسی
هرگونه تغییر در اعضای سازهای باید مطابق طراحی و ضوابط پروژه باشد.
۶. نگاه جداگانه به سازه و پوسته
دیوار خارجی یک سیستم چندعملکردی است و اجزای آن باید با یکدیگر هماهنگ باشند.
چکلیست کنترل جزئیات دیوار خارجی LSF
- نوع دیوار باربر یا غیرباربر مشخص شده است.
- مشخصات اعضای فولادی مطابق نقشه کنترل شدهاند.
- محل و جزئیات بازشوها مشخص است.
- مسیر انتقال بار بررسی شده است.
- سیستم مهاربندی مطابق طراحی اجرا شده است.
- نوع و محل عایق مشخص شده است.
- جزئیات کنترل رطوبت بررسی شدهاند.
- پیوستگی لایههای محافظ در محل اتصالها کنترل شده است.
- جزئیات اطراف پنجره و در مشخص شده است.
- سیستم زیرسازی نما با دیوار هماهنگ است.
- مسیر تأسیسات پیش از اجرا بررسی شده است.
- عملکرد حرارتی، صوتی و حریق مطابق نیاز پروژه در نظر گرفته شده است.
سوالات متداول درباره جزئیات دیوار خارجی LSF
دیوار خارجی LSF از چه لایههایی تشکیل میشود؟
یک دیوار خارجی LSF میتواند شامل قاب فولادی، عایق، پوششهای داخلی و خارجی، لایههای کنترل هوا و رطوبت، زیرسازی و نمای نهایی باشد. ترکیب دقیق این لایهها به طراحی و شرایط پروژه بستگی دارد.
آیا همه دیوارهای خارجی LSF باربر هستند؟
خیر. بعضی دیوارهای خارجی میتوانند بخشی از سیستم باربر باشند و برخی دیگر صرفاً نقش پوسته و جداکننده داشته باشند.
مهمترین بخش در اجرای دیوار خارجی چیست؟
هماهنگی قاب سازهای، عایق، لایههای محافظ، بازشوها و نما اهمیت زیادی دارد. عملکرد نهایی دیوار به عملکرد مجموعه این اجزا بستگی دارد.
آیا میتوان هر نوع نما را روی دیوار LSF اجرا کرد؟
نوع نما و نحوه اتصال آن باید با سیستم دیوار، زیرسازی و ظرفیت طراحیشده سازه هماهنگ باشد.
چرا اطراف پنجره در دیوار LSF اهمیت زیادی دارد؟
زیرا بازشو مسیر اعضای سازهای و همچنین پیوستگی لایههای محافظ را تغییر میدهد و باید هم از نظر سازهای و هم از نظر کنترل آب و هوا با دیتیل مناسب اجرا شود.
جمعبندی
جزئیات دیوار خارجی در سازه LSF فقط به مشخصات استادهای فولادی محدود نمیشود. یک دیوار خارجی موفق باید مجموعهای هماهنگ از قاب سازهای، عایق، پوششها، لایههای محافظ، بازشوها و نما باشد.
در این سیستم، عملکرد حرارتی، کنترل رطوبت، کاهش انتقال صدا، مقاومت در برابر آتش و انتقال بار باید در کنار یکدیگر بررسی شوند.
به همین دلیل، انتخاب مصالح بهتنهایی کافی نیست. نحوه قرارگیری مصالح و کیفیت اجرای جزئیات اتصال، نقش بسیار مهمی در عملکرد واقعی دیوار خارجی دارد.
برای شناخت کامل ساختار دیوار، پیشنهاد میشود در ادامه مقاله «اجزای لایههای دیوار LSF» را نیز مطالعه کنید و برای بررسی تخصصیتر در و پنجره، به مقاله «جزئیات بازشوها در سازه LSF» مراجعه شود.
