جزئیات سازه LSF در دیوار داخلی؛
اصول طراحی، اجرا، عایق صوتی و اتصال به سقف و کف
چکیده؛
دیوار داخلی سازه LSF فقط یک جداکننده ساده نیست
در بسیاری از ساختمانها، وقتی صحبت از دیوار داخلی میشود، تصور اولیه یک دیوار ساده برای تقسیمبندی فضاهاست. اما در سیستم سازه LSF، دیوار داخلی میتواند نقشهای متفاوتی داشته باشد.
برخی دیوارهای داخلی صرفاً برای جداسازی اتاقها و فضاهای مختلف استفاده میشوند، در حالی که برخی دیگر ممکن است بخشی از سیستم باربر ساختمان باشند.
علاوه بر این، دیوار داخلی میتواند در کنترل انتقال صدا، مقاومت در برابر آتش، عبور تأسیسات و ایجاد فضای مناسب برای پوشش داخلی نیز نقش مهمی ایفا کند.
بنابراین، طراحی جزئیات سازه LSF در دیوار داخلی باید با توجه به عملکرد واقعی آن انجام شود.
پیش از اجرای دیوار داخلی باید مشخص شود که این دیوار:
- باربر است یا غیرباربر؟
- باید عملکرد صوتی خاصی داشته باشد؟
- نیازمند مقاومت مشخص در برابر آتش است؟
- محل عبور تأسیسات است؟
- دارای بازشو یا درب است؟
- ارتفاع غیرمعمول دارد؟
- به سقف یا سازهای متصل میشود که امکان تغییرشکل دارد؟
پاسخ به این پرسشها، نوع دیتیل اجرایی دیوار را مشخص میکند.
تفاوت دیوار داخلی باربر و غیرباربر در سازه LSF
اولین مرحله در بررسی جزئیات دیوار داخلی، تشخیص عملکرد سازهای آن است.
دیوار داخلی باربر
دیوار باربر بخشی از مسیر انتقال بار ساختمان است. این دیوار میتواند بار سقف، طبقه بالاتر یا سایر اجزای سازه را به بخشهای زیرین منتقل کند.
در نتیجه، مشخصات اعضای فولادی، اتصالات و مسیر انتقال بار باید مطابق طراحی سازه تعیین شود.
دیوار داخلی غیرباربر
دیوار غیرباربر عمدتاً برای تقسیمبندی فضا استفاده میشود.
اما غیرباربر بودن به این معنی نیست که طراحی آن اهمیتی ندارد. این دیوار همچنان باید در برابر مواردی مانند موارد زیر عملکرد مناسبی داشته باشد:
- وزن خود دیوار
- ضربه و استفاده روزمره
- تغییرشکل
- انتقال صدا
- بار در یا تجهیزات متصلشده
- مقاومت در برابر آتش در صورت نیاز

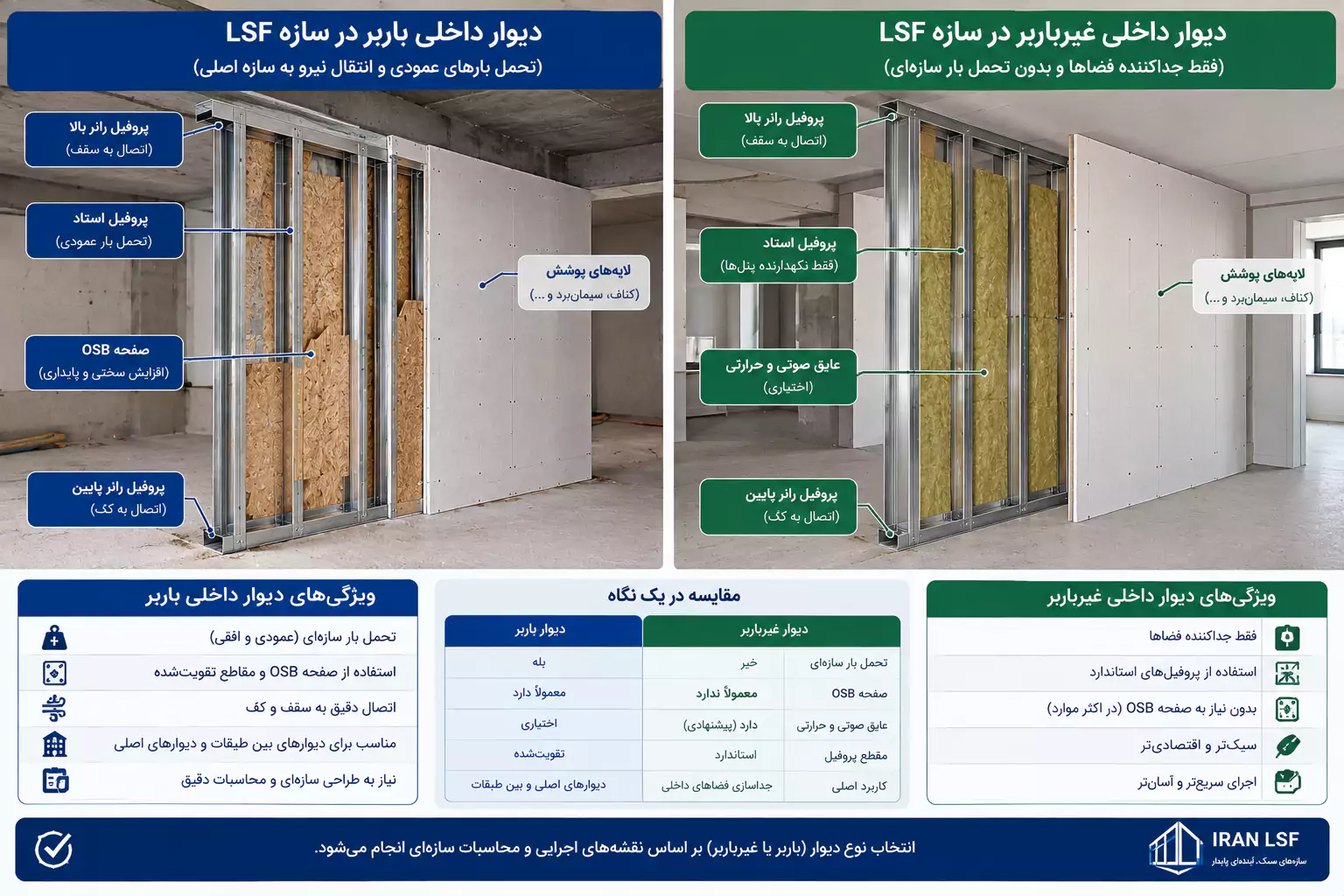

تفاوت دیوار داخلی باربر و غیرباربر در سازه LSF
سمت راست: دیوار باربر
- انتقال بار سقف
- انتقال نیرو به طبقه پایین
- اعضای سازهای طراحیشده
سمت چپ: دیوار غیرباربر
- جداسازی فضا
- کنترل صدا
- عبور تأسیسات
- نگهداری پوشش داخلی
اجزای اصلی دیوار داخلی سازه LSF
یک دیوار داخلی معمولی در قاب بندی فولاد سبک میتواند از اجزای زیر تشکیل شود:
- پوشش داخلی یک سمت دیوار
- اعضای قائم فولادی
- عایق صوتی یا حرارتی در صورت نیاز
- فضای عبور تأسیسات
- پوشش داخلی سمت دیگر
- Track یا اعضای افقی بالا و پایین
- اتصالات
- جزئیات اطراف درها و بازشوها
ساختار نهایی دیوار بسته به عملکرد آن تغییر میکند.
برای مثال، دیوار بین دو اتاق خواب ممکن است تمرکز بیشتری بر کنترل صدا داشته باشد، در حالی که دیوار میان یک واحد و راهروی عمومی ممکن است علاوه بر کنترل صوتی، نیازمند عملکرد حریق مشخصی نیز باشد.
استادهای فولادی در دیوار داخلی سازه LSF
اعضای قائم یا Stud، اسکلت اصلی دیوار را تشکیل میدهند.
مشخصات این اعضا میتواند تحت تأثیر عوامل مختلفی باشد:
| عامل | تأثیر بر جزئیات دیوار |
| ارتفاع دیوار | انتخاب مقطع و کنترل تغییرشکل |
| فاصله اعضا | عملکرد دیوار و نصب پوشش |
| وزن پوشش | بار وارد بر اعضا |
| وجود درب | نیاز به تقویت اطراف بازشو |
| تجهیزات متصل | نیاز احتمالی به تقویت موضعی |
| عملکرد صوتی | تأثیر بر سیستم کلی دیوار |
| مقاومت حریق | ارتباط با پوششها و جزئیات |
| عبور تأسیسات | هماهنگی سوراخها و مسیرها |
انتخاب فاصله استادها نباید صرفاً بر اساس سهولت اجرا انجام شود. فاصله اعضا باید با مشخصات پوششها، ارتفاع دیوار، بارهای وارد بر آن و جزئیات طراحی هماهنگ باشد.
جزئیات اتصال دیوار داخلی سازه LSF به کف
پایین دیوار داخلی معمولاً از طریق عضو افقی پایینی به سیستم کف متصل میشود.
در این قسمت باید موارد زیر بررسی شوند:
- محل دقیق دیوار مطابق پلان
- نوع کف زیرین
- جزئیات اتصال
- مسیر احتمالی تأسیسات
- نیازهای صوتی
- نیازهای حریق
- شرایط تراز کف
در پروژههایی که کنترل انتقال صدا اهمیت زیادی دارد، اتصال دیوار به کف نیز میتواند بخشی از سیستم صوتی باشد.
به همین دلیل، تمام دیوارهای داخلی را نباید با یک دیتیل ثابت به کف متصل کرد.
اهمیت تراز در اجرای دیوار داخلی سازه LSF
یکی از عوامل مؤثر در کیفیت اجرای دیوار، کنترل دقیق تراز کف و سقف است.
اگر محل نصب اعضای افقی دارای اختلاف باشد، ممکن است مشکلات زیر ایجاد شود:
- عدم شاقولی دیوار
- دشواری در نصب پوششها
- ایجاد درزهای نامناسب
- مشکل در نصب درب
- کاهش کیفیت ظاهری نهایی
به همین دلیل، پیش از اجرای قاب، محل دقیق دیوارها باید براساس نقشه مشخص و کنترل شود.
جزئیات اتصال دیوار داخلی سازه LSF به سقف
اتصال بالای دیوار داخلی یکی از مهمترین بخشهای دیتیل اجرایی است.
نوع اتصال به شرایط سازه بالای دیوار بستگی دارد.
در برخی شرایط، در سازه LSF دیوار میتواند بهصورت ثابت به سازه بالایی متصل شود. اما در شرایطی که احتمال تغییرشکل یا حرکت نسبی سازه وجود دارد، ممکن است جزئیات اتصال متفاوتی موردنیاز باشد.
بهعنوان مثال، اگر سازه سقف تحت بار دچار تغییرشکل قابلتوجهی شود، اتصال صلب دیوار غیرباربر بدون در نظر گرفتن این حرکت میتواند باعث آسیب به پوشش دیوار شود.
بنابراین، جزئیات اتصال باید با توجه به طراحی واقعی پروژه انتخاب شود.

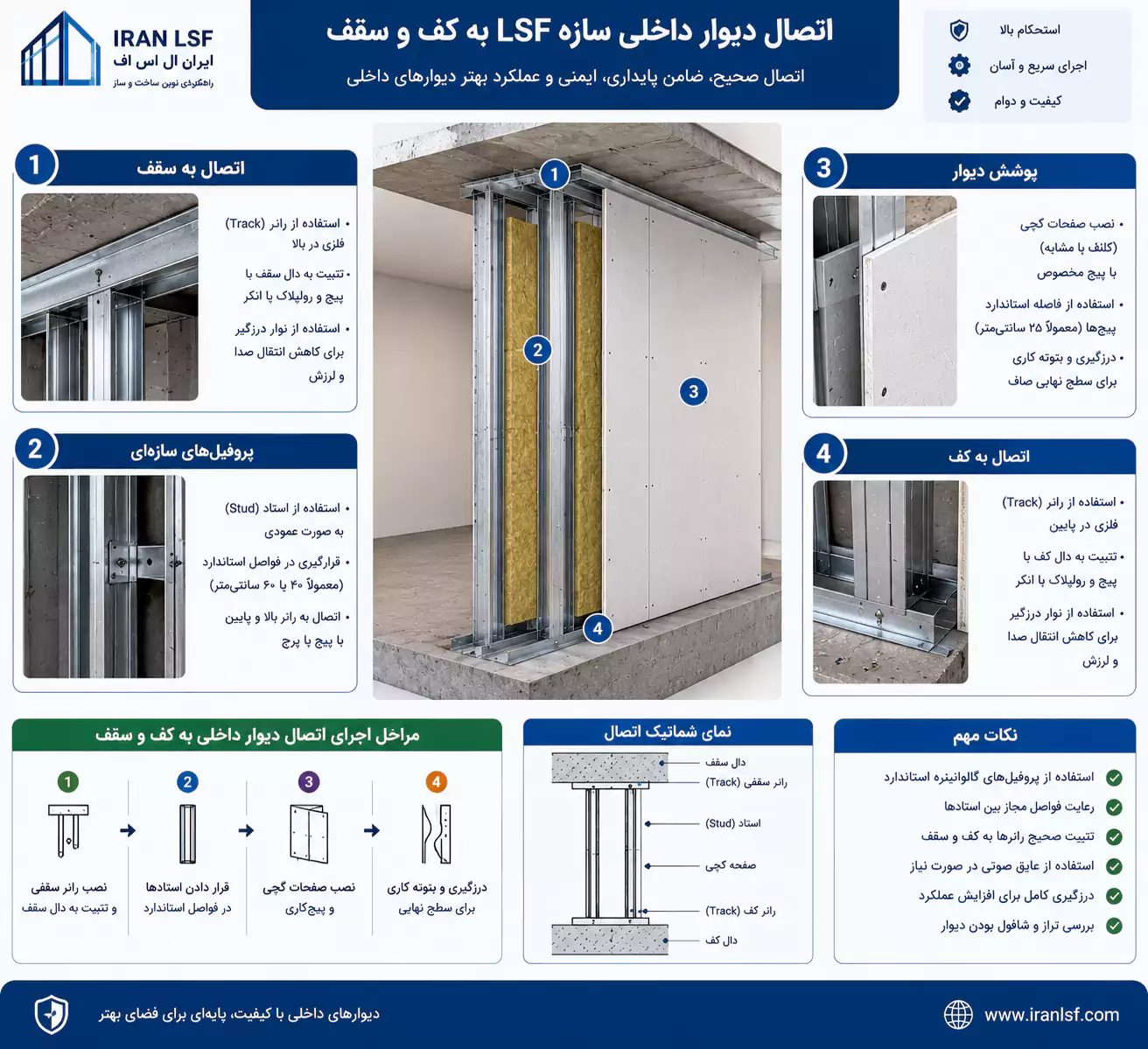

اتصال دیوار داخلی سازه LSF به کف و سقف
یک مقطع عمودی از دیوار که بخشهای زیر در آن مشخص باشند:
- پوشش داخلی
- استاد فولادی
- Track پایین
- اتصال به کف
- Track بالا
- اتصال به سقف
- فضای احتمالی تغییرشکل
در کنار تصویر، یک فلش کوچک برای نمایش جهت احتمالی حرکت سقف قرار داده شود.
لایههای پوششی دیوار داخلی
یکی از مهمترین بخشهای دیوار داخلی، پوشش دو طرف قاب فولادی است.
نوع پوشش میتواند بر موارد زیر تأثیر بگذارد:
- ظاهر نهایی
- مقاومت در برابر ضربه
- عملکرد صوتی
- مقاومت در برابر آتش
- وزن وارد بر قاب
در بسیاری از سیستمها، صفحات گچی بهعنوان پوشش داخلی مورد استفاده قرار میگیرند، اما نوع و تعداد لایهها باید مطابق عملکرد موردنیاز دیوار انتخاب شود.
برای دیوارهای معمولی ممکن است یک لایه پوشش کافی باشد، اما در دیوارهای دارای الزامات خاص صوتی یا حریق، ترکیب لایهها میتواند متفاوت باشد.
نقش عایق در دیوار داخلی سازه LSF
عایق در جزئیات سازه LSF دیوار داخلی همیشه برای کنترل حرارت استفاده نمیشود.
در بسیاری از ساختمانها، مهمترین وظیفه عایق داخلی کاهش انتقال صدا بین فضاهاست.
برای مثال، در دیوار بین:
- اتاق خواب و نشیمن
- دو واحد مسکونی
- اتاق جلسات و فضای اداری
- کلاسهای آموزشی
- فضاهای درمانی
کنترل صدا میتواند اهمیت ویژهای داشته باشد.
اما عملکرد صوتی تنها به وجود عایق وابسته نیست.
عوامل مؤثر بر عملکرد صوتی دیوار داخلی
عملکرد صوتی یک دیوار به مجموعهای از عوامل بستگی دارد:
نوع و تعداد پوششها
↓
فضای داخلی دیوار
↓
نوع عایق
↓
نحوه اتصال پوشش به قاب
↓
کنترل درزها و شکافها
↓
کاهش مسیرهای انتقال مستقیم صدا
به همین دلیل، قرار دادن عایق در فضای بین استادها بهتنهایی تضمین نمیکند که دیوار عملکرد صوتی مطلوبی داشته باشد.

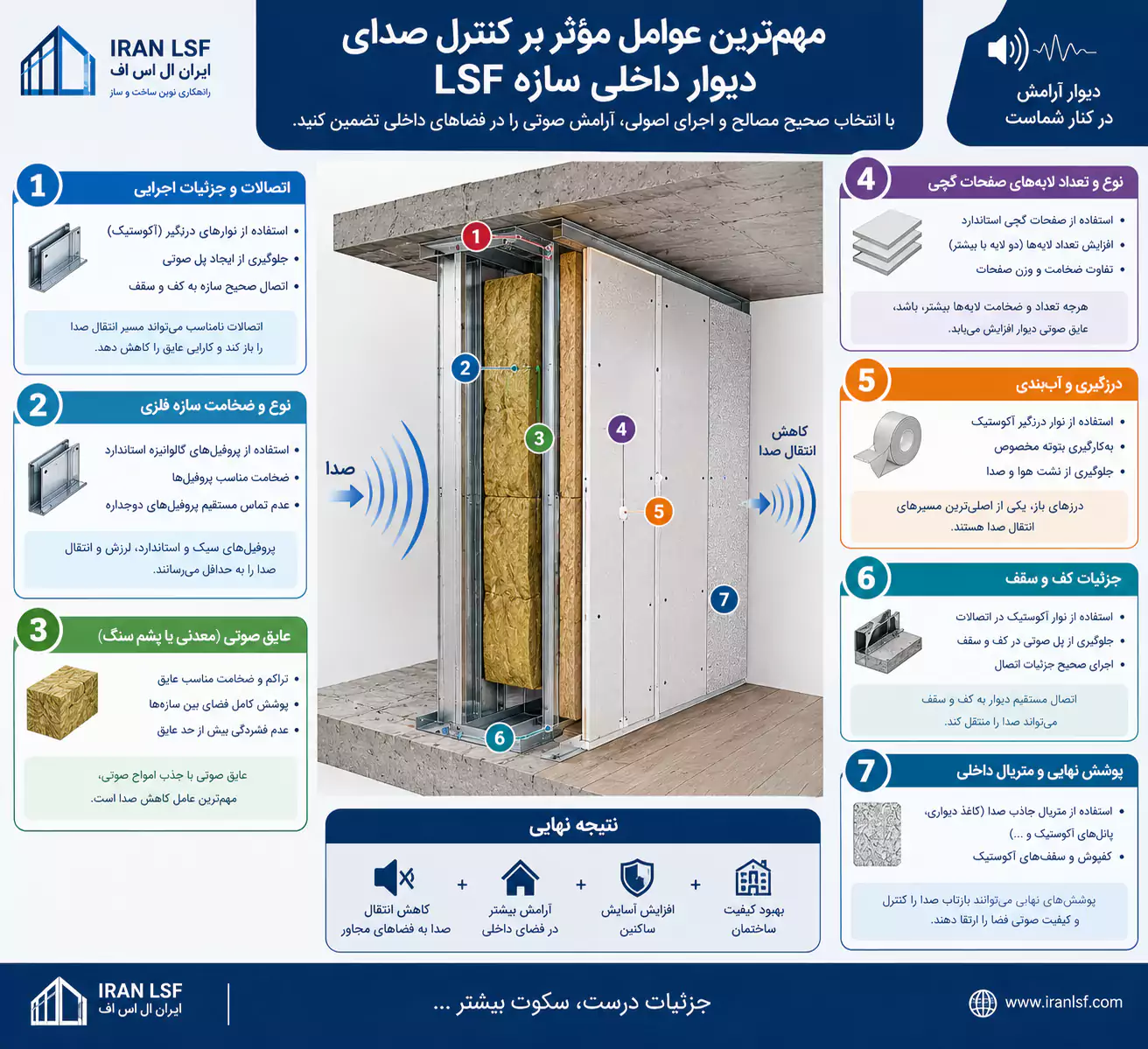

مهمترین عوامل مؤثر بر کنترل صدای دیوار داخلی سازه LSF
نمودار یا اینفوگرافیک دایرهای با ۶ بخش:
- پوشش دو طرف دیوار
- نوع عایق
- ضخامت مجموعه
- فاصله و آرایش اعضا
- جداسازی مسیر انتقال صدا
- کیفیت اجرای درزها
جزئیات عبور تأسیسات از دیوار داخلی سازه LSF
یکی از مزیتهای سیستم LSF، امکان برنامهریزی مناسب برای عبور تأسیسات در فضای دیوار است.
اما اجرای تأسیسات باید با طراحی سازه هماهنگ باشد.
موضوعات مهم شامل:
- محل عبور کابلها
- لولهکشی
- محل نصب کلید و پریز
- عبور کانالهای کوچک
- جلوگیری از برشهای غیرمجاز
- حفاظت از مسیر تأسیسات
هرگونه سوراخکاری یا تغییر در اعضای سازهای باید مطابق جزئیات طراحیشده انجام شود.
بهویژه در دیوارهای باربر، ایجاد تغییر بدون بررسی میتواند بر عملکرد عضو تأثیر بگذارد.
فضای تأسیسات و اهمیت آن
در بعضی دیوارها، استفاده از یک فضای خدماتی مجزا میتواند باعث شود تأسیسات بدون ایجاد تغییرات زیاد در قاب اصلی اجرا شوند.
این روش میتواند مزایایی مانند موارد زیر داشته باشد:
- کاهش آسیب به عایق
- حفظ بهتر عملکرد صوتی
- کاهش سوراخکاری اعضای اصلی
- دسترسی بهتر برای اجرا
- هماهنگی بهتر معماری و تأسیسات
جزئیات بازشوهای دیوار داخلی سازه LSF
بازشوها در دیوار داخلی معمولاً شامل دربها هستند.
وجود درب باعث تغییر در آرایش معمول استادهای دیوار میشود.
اطراف بازشو ممکن است شامل اجزای زیر باشد:
- استادهای کناری
- اعضای تقویتی
- عضو بالای بازشو
- اتصال قاب درب
- اعضای کوتاه در صورت نیاز
نوع دیتیل بازشو به عوامل مختلفی بستگی دارد؛ از جمله:
- عرض بازشو
- ارتفاع درب
- وزن درب
- باربر یا غیرباربر بودن دیوار
- وجود بار در بالای بازشو

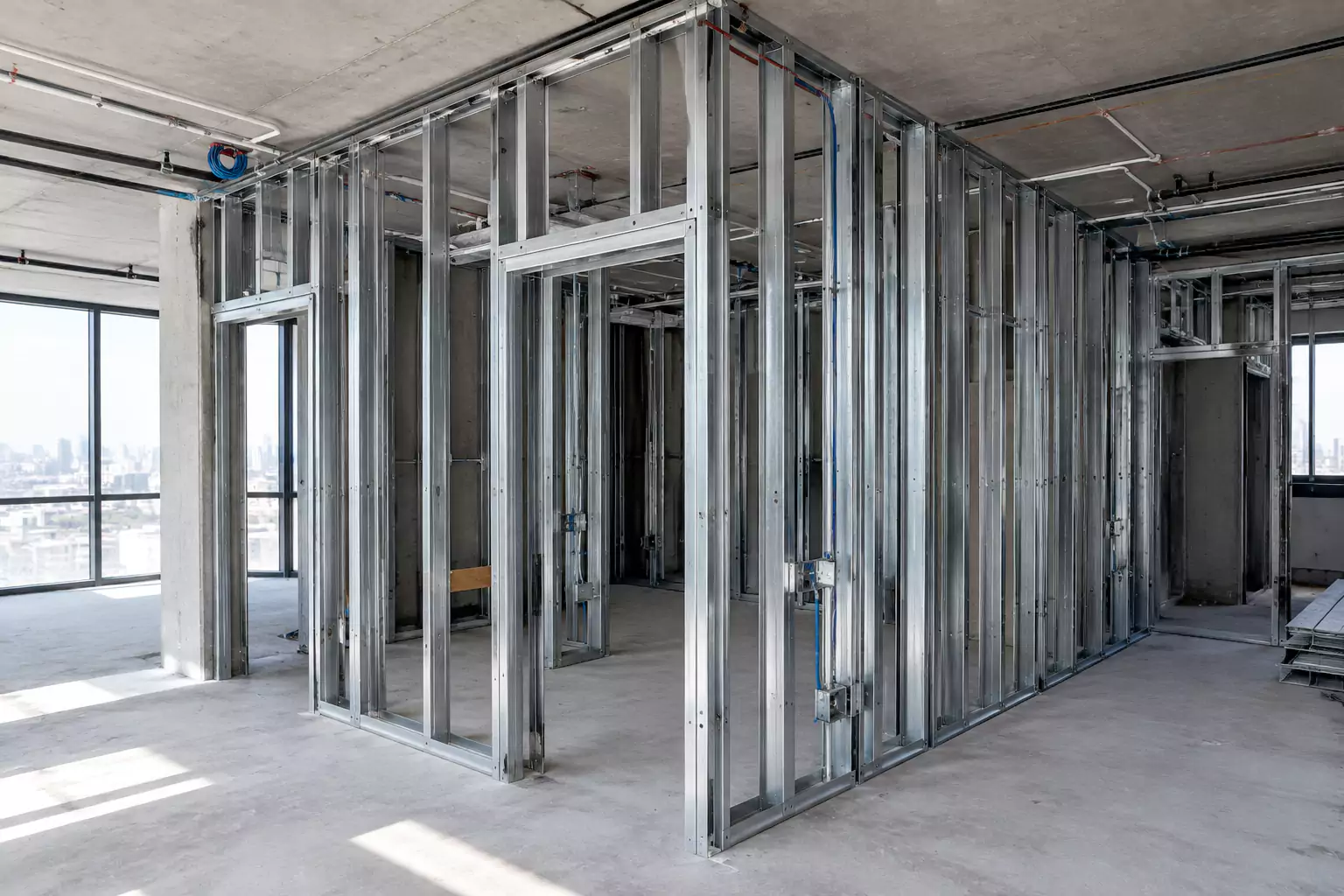

تصویر واقعی از اجرای دیوار داخلی سازه LSF در یک ساختمان مدرن، قبل از نصب کامل صفحات گچی.
در تصویر موارد زیر مشخص باشد:
- استادهای فولادی
- Track بالا و پایین
- فضای عبور تأسیسات
- عایق در بخشی از دیوار
- بازشوی درب با اعضای تقویتی
دیوار داخلی سازه LSF و کنترل انتقال صدا
یکی از مهمترین مزایای طراحی صحیح دیوار داخلی، امکان ایجاد عملکرد صوتی متناسب با کاربری ساختمان است.
برای افزایش عملکرد کنترل صدا میتوان، بسته به سیستم طراحیشده، موارد زیر را بررسی کرد:
- افزایش جرم پوشش
- استفاده از چند لایه پوشش
- استفاده از عایق مناسب در فضای دیوار
- کاهش اتصال مستقیم اجزا
- کنترل کامل درزها
- استفاده از جزئیات مناسب در اطراف تأسیسات
در دیوارهای دارای عملکرد صوتی بالا، یک سوراخ کوچک یا درز کنترلنشده میتواند مسیر انتقال صدا ایجاد کند.
بنابراین، کیفیت اجرا به اندازه انتخاب مصالح اهمیت دارد.
دیوار داخلی سازه LSF و مقاومت در برابر آتش
بعضی دیوارهای داخلی ممکن است بخشی از تقسیمبندی حریق ساختمان باشند.
در چنین شرایطی، عملکرد دیوار باید بهصورت یک مجموعه بررسی شود.
این مجموعه میتواند شامل موارد زیر باشد:
- نوع استاد
- ضخامت پوششها
- تعداد لایهها
- نوع عایق
- نوع اتصال
- پیچها و فاصله آنها
- جزئیات درزها
- عبور تأسیسات
در یک سیستم دارای درجه مقاومت در برابر آتش، تغییر اجزای اصلی بدون بررسی سیستم میتواند بر عملکرد نهایی تأثیر بگذارد.
به همین دلیل، اجرای چنین دیوارهایی باید مطابق دیتیلها و مشخصات مورد تأیید پروژه انجام شود.

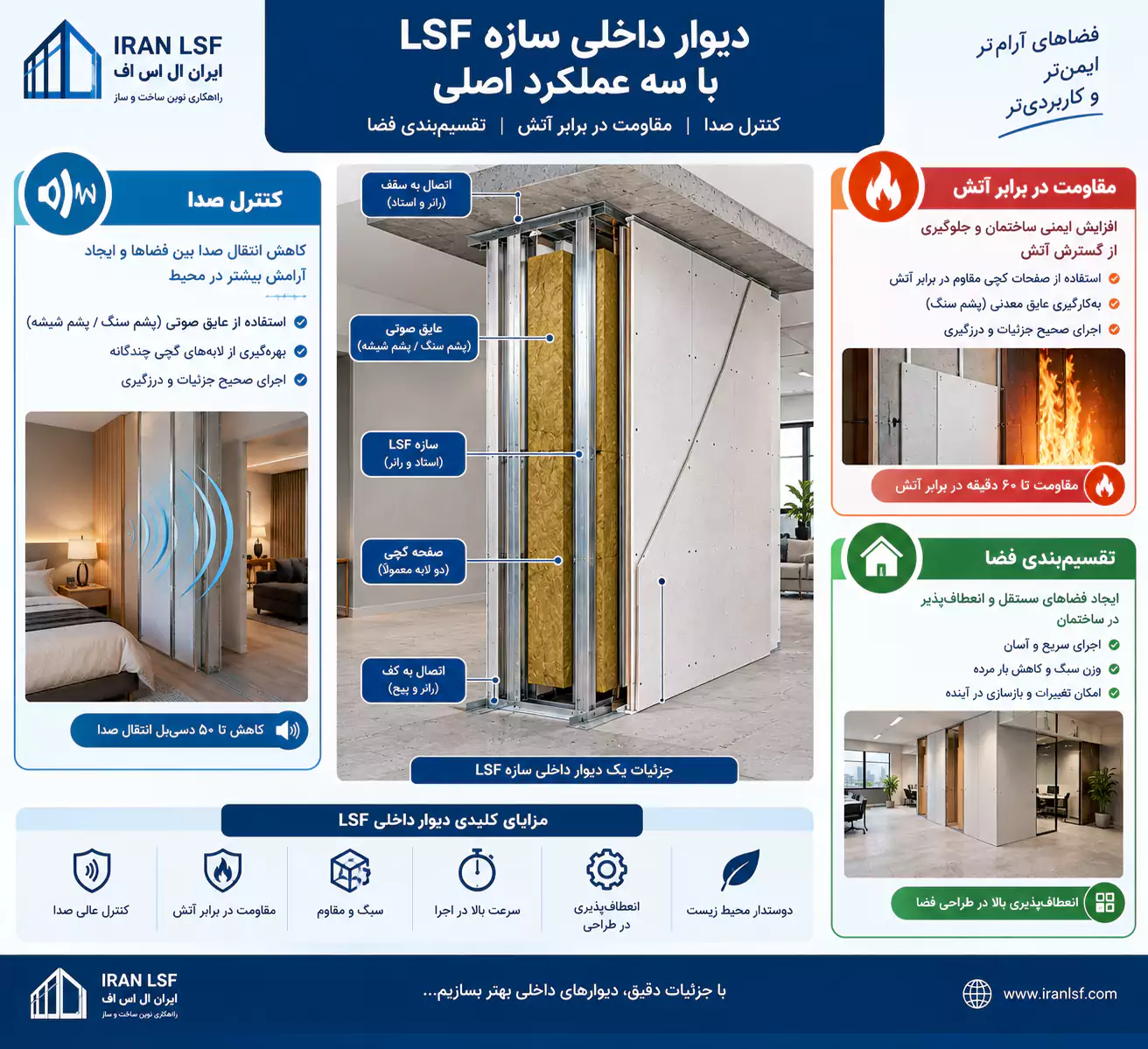

یک دیوار داخلی سازه LSF با سه عملکرد اصلی
در مرکز تصویر: مقطع دیوار LSF
سه فلش اصلی به اطراف:
🔇 کنترل صدا
🔥 مقاومت در برابر آتش
🏠 تقسیمبندی فضا
در کنار آن، اجزای داخلی شامل استاد، عایق و پوشش نمایش داده شوند.
مراحل اجرای دیوار داخلی در سازه LSF
مرحله اول: مشخص کردن محل دیوار
محل دقیق دیوارها براساس نقشه معماری روی کف مشخص میشود.
مرحله دوم: کنترل نقشههای سازه و تأسیسات
پیش از اجرا باید مشخص شود که:
- دیوار باربر است یا غیرباربر
- محل بازشو کجاست
- تأسیسات از کدام قسمت عبور میکنند
- الزامات صوتی چیست
- الزامات حریق چیست
مرحله سوم: نصب اعضای افقی
اعضای افقی پایین و بالا براساس جزئیات پروژه نصب میشوند.
مرحله چهارم: نصب استادهای قائم
اعضای قائم مطابق فاصلهگذاری و مشخصات نقشه اجرا میشوند.
مرحله پنجم: اجرای بازشوها و تقویتها
محل دربها و سایر بازشوها با جزئیات موردنیاز تکمیل میشود.
مرحله ششم: عبور تأسیسات
قبل از بسته شدن کامل دو طرف دیوار، مسیرهای تأسیسات اجرا و کنترل میشوند.
مرحله هفتم: نصب عایق
در صورت نیاز، عایق حرارتی یا صوتی در فضای دیوار نصب میشود.
مرحله هشتم: اجرای پوششها
پوشش یک یا دو طرف دیوار مطابق سیستم طراحیشده نصب میشود.
مرحله نهم: کنترل درزها و تکمیل نهایی
درزها، محل عبور تأسیسات و جزئیات اطراف بازشوها بررسی و تکمیل میشوند.

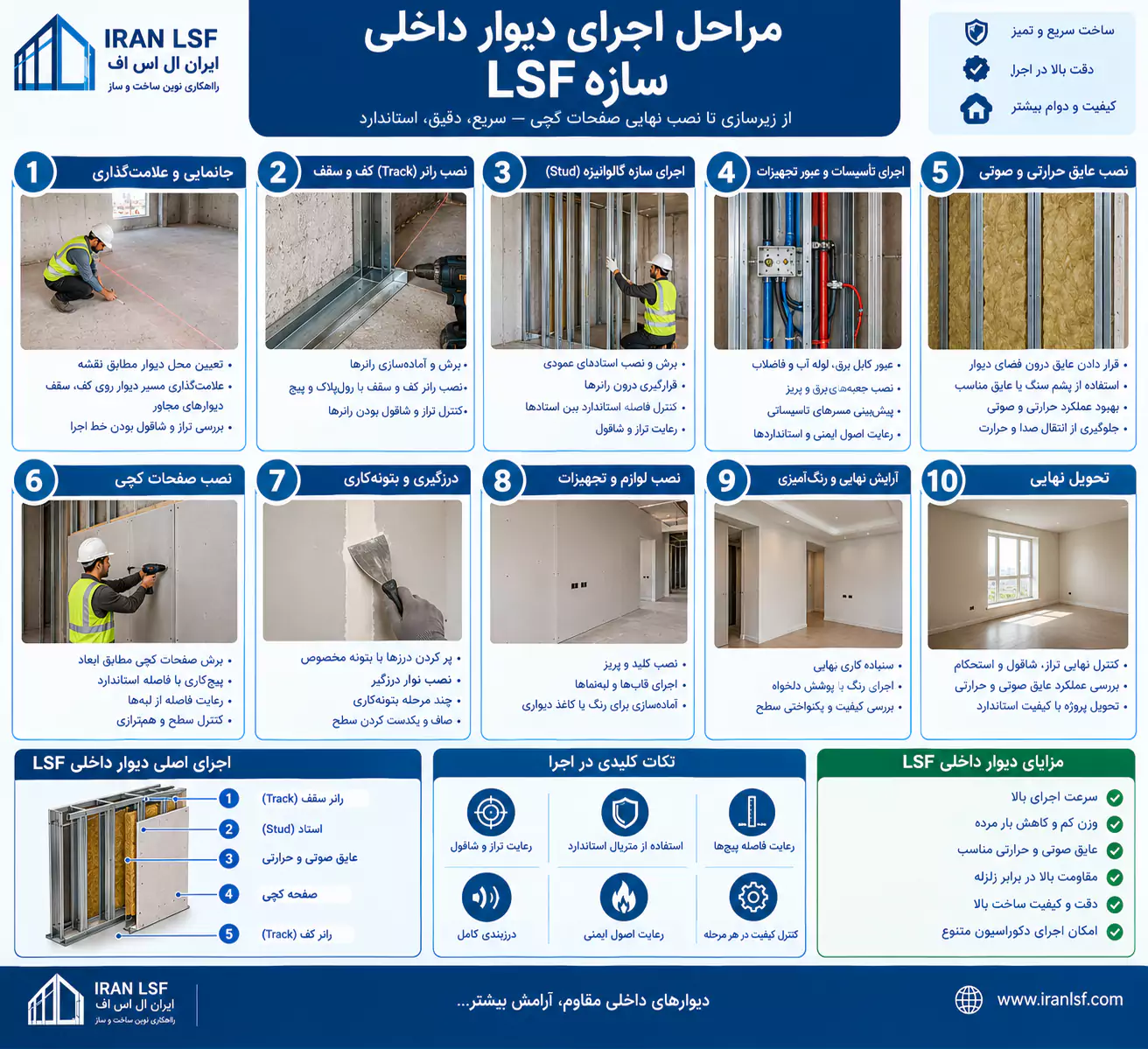

مراحل اجرای دیوار داخلی سازه LSF
نمودار فلوچارت:
نقشهخوانی
→ تعیین محل دیوار
→ نصب Track
→ نصب Stud
→ اجرای بازشو
→ تأسیسات
→ عایق
→ پوشش داخلی
→ درزگیری و تکمیل
اشتباهات رایج در اجرای دیوار داخلی سازه LSF
۱. استفاده از یک دیتیل برای تمام دیوارها
دیوار اتاق خواب، دیوار راهرو، دیوار دارای الزامات حریق و دیوار باربر لزوماً ساختار یکسانی ندارند.
۲. نادیده گرفتن عبور تأسیسات
اگر مسیر تأسیسات از ابتدا مشخص نباشد، احتمال ایجاد تغییرات نامناسب در زمان اجرا افزایش پیدا میکند.
۳. اجرای نامناسب اطراف درب
بازشوی درب باید با توجه به وزن، ابعاد و عملکرد دیوار طراحی شود.
۴. توجه صرف به عایق و نادیده گرفتن سایر عوامل صوتی
کنترل صدا به کل سیستم وابسته است.
۵. اجرای اتصال نامناسب در سقف
اگر شرایط تغییرشکل سازه بالایی در نظر گرفته نشود، احتمال آسیب به پوششها وجود دارد.
۶. ایجاد سوراخ یا برش بدون بررسی
هرگونه تغییر در اعضای فولادی باید با مشخصات طراحی هماهنگ باشد.
جدول مقایسه انواع عملکرد دیوار داخلی سازه LSF
| نوع دیوار | عملکرد اصلی | نکات مهم |
| دیوار جداکننده معمولی | تقسیمبندی فضا | ارتفاع، پوشش، پایداری |
| دیوار با عملکرد صوتی | کاهش انتقال صدا | عایق، پوشش، درزگیری |
| دیوار مقاوم در برابر آتش | جداسازی حریق | سیستم کامل و تأییدشده |
| دیوار باربر | انتقال نیرو | طراحی اعضا و اتصالات |
| دیوار دارای تأسیسات | عبور خدمات | هماهنگی سازه و تأسیسات |
ارتباط مقاله «جزئیات دیوار داخلی» با خوشه محتوایی LSF
برای ایجاد ساختار خوشهای، این مقاله باید به صفحه اصلی زیر لینک داده شود:
لینک به مقاله ستون
انکرتکست پیشنهادی:
جزئیات کامل سازه LSF و اصول اجرای اجزای آن
همچنین پیشنهاد میشود در بخشهای مرتبط، لینک داخلی به مقالات زیر داده شود:
جزئیات بازشوها در سازه LSF
برای بررسی دقیقتر دیتیل دربها، پنجرهها و اعضای اطراف بازشو.
جزئیات عایقکاری در سازه LSF
برای بررسی تخصصیتر انواع عایق و نحوه استفاده از آنها در دیوار و سقف.
جزئیات کنترل صدا در سازه LSF
برای بررسی عملکرد صوتی، مسیرهای انتقال صدا و جزئیات اجرایی.
جزئیات مقاومت در برابر آتش در سازه LSF
برای بررسی دیوارها و سیستمهای دارای الزامات حریق.
اجزای لایههای دیوار LSF
برای شناخت دقیق ترتیب لایهها و نقش هر یک از آنها در عملکرد دیوار.
سوالات متداول درباره جزئیات دیوار داخلی LSF
آیا تمام دیوارهای داخلی LSF غیرباربر هستند؟
خیر. برخی دیوارهای داخلی میتوانند بخشی از سیستم باربر ساختمان باشند و بارهای سازهای را منتقل کنند.
آیا دیوار داخلی LSF میتواند عایق صوتی خوبی داشته باشد؟
بله، اما عملکرد صوتی به کل سیستم دیوار بستگی دارد؛ از جمله نوع پوشش، تعداد لایهها، نوع عایق، جزئیات اتصال و کیفیت درزگیری.
برای عبور تأسیسات از دیوار داخلی چه باید کرد؟
مسیر عبور تأسیسات باید پیش از اجرای پوششهای نهایی مشخص شود و هرگونه سوراخ یا تغییر در اعضای سازهای باید مطابق نقشه و جزئیات طراحیشده باشد.
آیا اتصال دیوار داخلی به سقف همیشه ثابت است؟
خیر. نوع اتصال به شرایط سازه بالایی و میزان تغییرشکل احتمالی آن بستگی دارد.
آیا میتوان بعداً محل درب را در دیوار LSF تغییر داد؟
تغییر محل بازشو میتواند بر آرایش اعضا و عملکرد دیوار تأثیر بگذارد. بنابراین باید پیش از ایجاد تغییر، جزئیات سازهای بررسی شود.
جمعبندی
جزئیات دیوار داخلی در سازه LSF تنها شامل نصب استادهای فولادی و صفحات پوششی نیست. هر دیوار باید بر اساس عملکرد واقعی خود طراحی و اجرا شود.
نوع دیوار، ارتفاع، بازشوها، عبور تأسیسات، عملکرد صوتی، مقاومت در برابر آتش و نحوه اتصال به کف و سقف، همگی در انتخاب دیتیل اجرایی مؤثر هستند.
یک دیوار داخلی LSF که با طراحی مناسب اجرا شده باشد، علاوه بر تقسیمبندی اصولی فضا، میتواند به بهبود آسایش صوتی، افزایش ایمنی و هماهنگی بهتر تأسیسات و معماری ساختمان کمک کند.
