جزئیات سازه LSF باز شوها
جزئیات سازه LSF بازشوها؛
راهنمای کامل اجرای درب، پنجره، Header و تقویت قاب
چکیده
جزئیات سازه LSF بازشوها
چرا بازشوها یکی از حساسترین بخشهای سازه LSF هستند؟
در یک دیوار معمولی سازه LSF، اعضای قائم با نظم مشخصی در کنار یکدیگر قرار میگیرند و بخشی از مسیر انتقال نیرو را تشکیل میدهند. اما زمانی که یک در، پنجره یا بازشوی معماری در دیوار ایجاد میشود، این پیوستگی تغییر میکند.
به همین دلیل، جزئیات بازشوها در سازه LSF یکی از مهمترین بخشهای طراحی و اجرای این سیستم محسوب میشود.
بازشو فقط یک فضای خالی در دیوار نیست؛ بلکه محل تغییر مسیر نیروها، تغییر آرایش اعضای فولادی و ایجاد نیاز به جزئیات جدید برای اتصال پوششها و قاب در یا پنجره است.
در یک بازشوی اصولی باید همزمان موضوعات زیر بررسی شوند:
- انتقال بار بالای بازشو
- تقویت طرفین بازشو
- اتصال Header
- اتصال قاب در یا پنجره
- انتقال نیرو به اعضای اطراف
- پایداری دیوار
- آببندی بازشوهای خارجی
- عایقکاری اطراف بازشو
- کنترل پل حرارتی
- کنترل صدا
- مقاومت در برابر آتش در صورت نیاز
- هماهنگی با نقشههای معماری و تأسیسات
استانداردهای AISI برای قابهای فولادی سردنورد، روشها و جزئیات مختلفی برای Headerها و اعضای اطراف بازشو ارائه میکنند؛ از جمله Headerهای Box، Back-to-Back و L-Header. (steelframing.org)
نکته مهم: ابعاد و تعداد اعضای اطراف بازشو، ضخامت ورق، نوع Header، تعداد پیچها و جزئیات اتصال باید بر اساس طراحی واقعی پروژه تعیین شود و نباید صرفاً از یک نمونه اجرایی دیگر کپی شود.
بازشو در جزئیات سازه LSF چیست؟
در این مقاله منظور از بازشو در جزئیات سازه LSF، فضایی است که برای نصب یا ایجاد یک عنصر معماری یا عملکردی در دیوار در نظر گرفته میشود.
مهمترین بازشوها عبارتاند از:
- بازشوی پنجره
- بازشوی درب
- بازشوی درهای بزرگ
- بازشوهای تأسیساتی
- بازشوهای خدماتی
- بازشوهای نما
از نظر سازهای، هرچه عرض یا ارتفاع بازشو افزایش پیدا کند، احتمال پیچیدهتر شدن مسیر انتقال نیرو نیز افزایش مییابد.
اجزای اصلی یک بازشوی سازه LSF
یک بازشوی متداول میتواند از مجموعهای از اجزای زیر تشکیل شود:
- King Stud
- Jack Stud یا Trimmer
- Header
- Cripple Stud
- Sill Track در بازشوهای پنجره
- Track
- اتصالات و پیچها
- قاب در یا پنجره
- لایههای آببندی و محافظ
- پوشش داخلی و خارجی
البته همه این اجزا در تمام بازشوها الزاماً به یک شکل وجود ندارند.

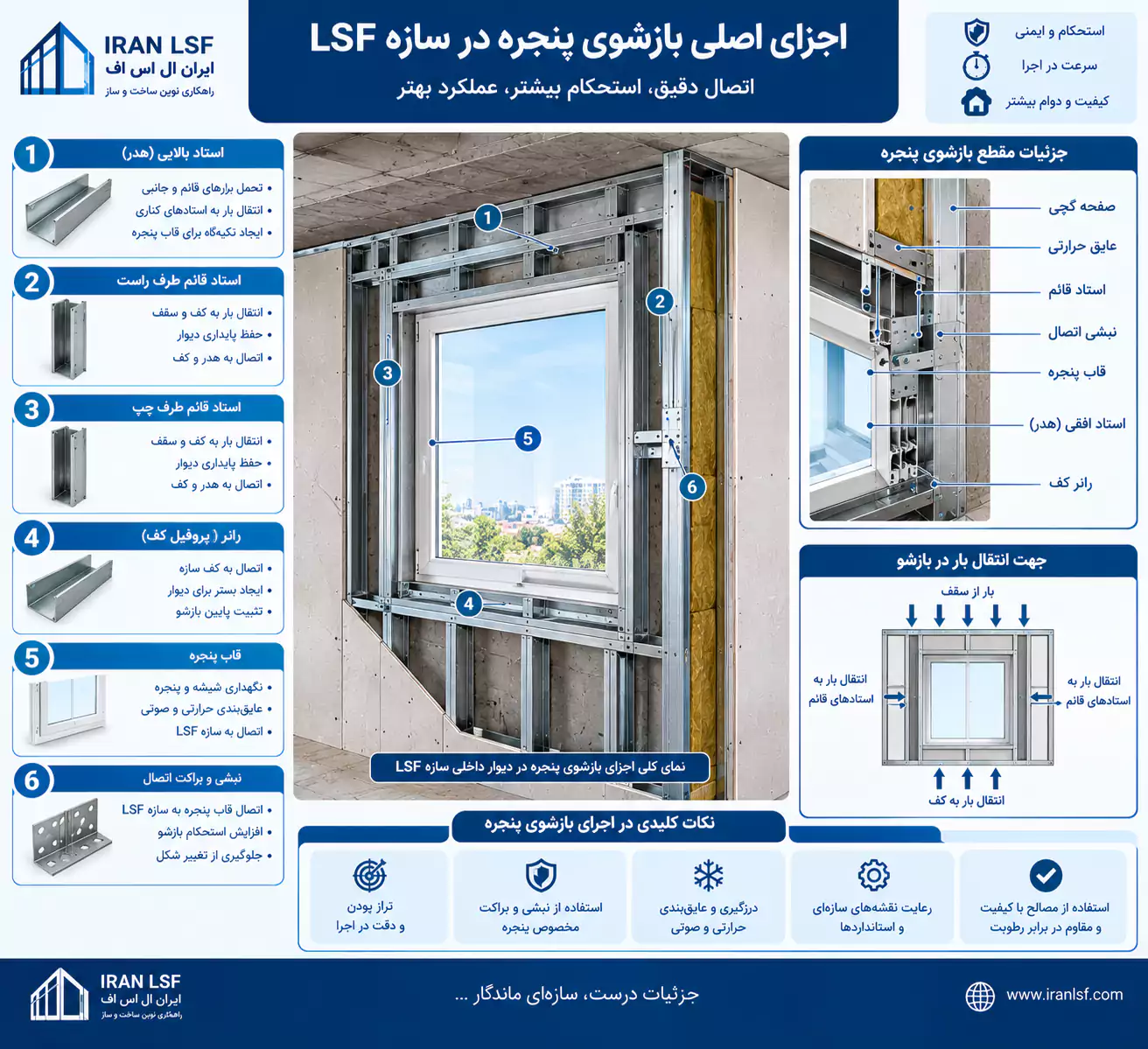

یک تصویر مقطعی و مهندسی از دیوار LSF که در آن موارد زیر با شماره مشخص شوند:
- King Stud
- Jack Stud
- Header
- Cripple Stud
- Sill
- Studهای معمولی
- Track
- قاب پنجره
در پایین تصویر یک فلش با عنوان مسیر انتقال بار نمایش داده شود.
King Stud چیست؟
King Stud یکی از اعضای قائم مهم در اطراف بازشو است.
این عضو معمولاً در طرفین بازشو قرار میگیرد و بخشی از سیستم انتقال نیرو و اتصال Header را تشکیل میدهد.
وظیفه دقیق آن به سیستم طراحیشده بستگی دارد، اما بهطور کلی میتوان گفت King Stud در ایجاد قاب پیرامونی بازشو و انتقال نیرو به بخشهای پایینتر نقش دارد.
نکته مهم این است که تعداد و مشخصات King Stud نباید صرفاً بر اساس عرض پنجره یا در تعیین شود.
بارهای وارد بر Header، شرایط دیوار و جزئیات اتصال نیز باید بررسی شوند.
Jack Stud یا Trimmer چیست؟
Jack Stud یا Trimmer معمولاً در مجاورت King Stud و زیر Header قرار میگیرد.
این عضو به انتقال بار Header به قسمتهای پایینی بازشو کمک میکند و همچنین میتواند نقش مهمی در ایجاد سطح مناسب برای اتصال قاب در یا پنجره داشته باشد.
در بازشوهای مختلف، تعداد و آرایش این اعضا میتواند متفاوت باشد.
در پروژههایی که بار بالای بازشو قابل توجه است، طراحی مجموعه اعضای اطراف بازشو اهمیت بیشتری پیدا میکند.
راهنمای AISI نیز در بحث طراحی بازشوها بر ضرورت بررسی مسیر کامل انتقال بار شامل اعضایی مانند Cripple Stud، Jack Stud، King Stud، Head Track و Sill Track تأکید میکند. (steelframing.org)
Header در جزئیات سازه LSF چیست؟
Header عضوی افقی است که در قسمت بالای بازشو قرار میگیرد.
وظیفه اصلی آن ایجاد مسیر مناسب برای انتقال بارهایی است که در بالای بازشو قرار دارند.
به زبان ساده:
بار بالای بازشو
↓
Header
↓
اعضای کناری بازشو
↓
سازه زیرین
این مسیر باید در طراحی سازه بهطور کامل بررسی شود.
انواع متداول Header در سازه LSF
بر اساس طراحی و سیستم مورد استفاده، Header میتواند با آرایشهای مختلفی ساخته شود.
Header جعبهای یا Box Header
این نوع Header میتواند از ترکیب دو عضو C شکل در یک آرایش جعبهای ساخته شود.
AISI S230 برای ساختمانهای یک و دو خانواری نمونههایی از Box Header را تعریف میکند و نحوه اتصال آن به King Stud را نیز مشخص کرده است. (steelframing.org)
Header پشتبهپشت یا Back-to-Back
در این روش دو عضو C شکل در کنار یکدیگر قرار گرفته و به یکدیگر متصل میشوند.
L-Header
در این سیستم از یک یا دو عضو زاویهای L شکل استفاده میشود.
AISI در جزئیات خود، L-Header را بهعنوان یکی از آرایشهای مورد استفاده در قابهای فولادی سردنورد معرفی میکند. (steelframing.org)
مقایسه انواع Header در سازه LSF
| نوع Header | ساختار کلی | کاربرد | نکته مهم |
| Box Header | دو عضو C شکل بهصورت جعبهای | بازشوهای مختلف | نیازمند اتصال مناسب اجزا |
| Back-to-Back | دو عضو C پشتبهپشت | بازشوهای باربر | اتصال دو عضو اهمیت دارد |
| L-Header | یک یا دو عضو L شکل | برخی سیستمهای دیوار | وابسته به سیستم طراحی |
| Header ویژه | ترکیب یا مقطع خاص | بازشوهای بزرگ | نیازمند طراحی اختصاصی |
نکته: این جدول صرفاً برای شناخت انواع آرایشهاست و انتخاب Header واقعی باید بر اساس طراحی پروژه انجام شود.
مسیر انتقال بار در اطراف بازشو جزئیات سازه LSF
یکی از مهمترین مفاهیم در جزئیات بازشوها، مسیر انتقال بار است.
وقتی اعضای قائم دیوار به دلیل ایجاد بازشو قطع میشوند، بار بالای بازشو نمیتواند مانند حالت عادی مستقیماً از طریق همان اعضا منتقل شود.
بنابراین، مسیر انتقال نیرو باید از طریق Header و اعضای کناری بازشو ایجاد شود.
مسیر سادهشده:
بار طبقه یا سقف
↓
Header
↙️ ↘️
Jack/King Stud Jack/King Stud
↓ ↓
Track / کف / دیوار زیرین
↓
فونداسیون یا مسیر سازهای پایینتر

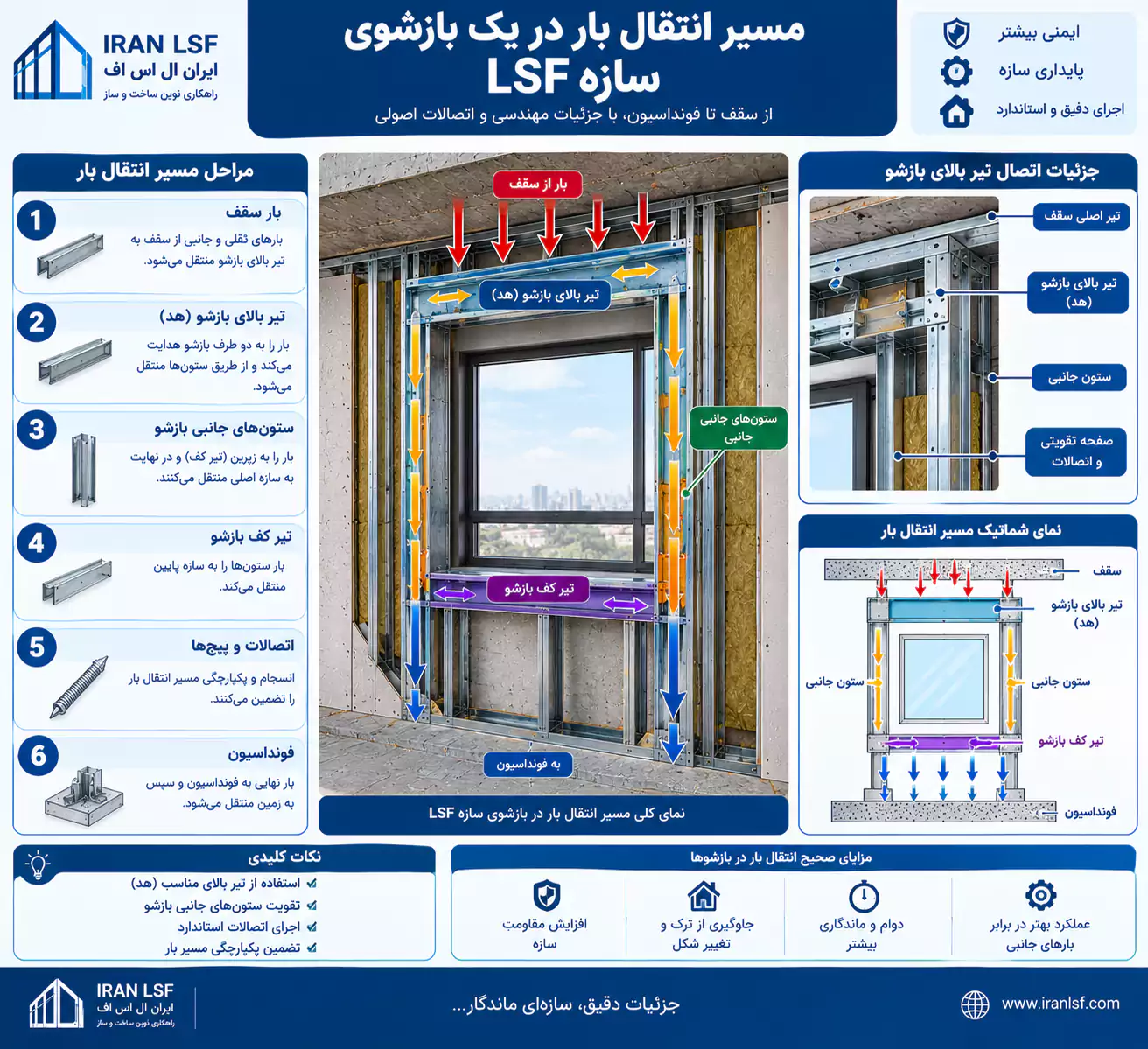

یک نمودار مهندسی با فلشهای ضخیم که مسیر انتقال بار را از بالای بازشو به دو طرف آن نشان دهد.
در کنار آن یک حالت «دیوار بدون بازشو» و یک حالت «دیوار دارای بازشو» بهصورت مقایسهای نمایش داده شود.
چرا بازشو باعث تغییر رفتار دیوار میشود؟
در دیوار بدون بازشو، اعضای قائم میتوانند در فواصل مشخصی ادامه داشته باشند.
اما با ایجاد بازشو:
- تعدادی از Studها حذف یا جابهجا میشوند.
- مسیر انتقال بار تغییر میکند.
- اعضای اطراف بازشو ممکن است نیاز به تقویت داشته باشند.
- پوششهای دیوار نیز در اطراف بازشو نیازمند جزئیات جدید هستند.
- نیروها در اطراف بازشو متمرکز میشوند.
به همین دلیل، طراحی بازشو نباید به مرحله اجرای قاب موکول شود.
جزئیات بازشوی پنجره در جزئیات سازه LSF
پنجره نسبت به یک دیوار معمولی در سازه LSF نیازمند توجه بیشتری است؛ زیرا علاوه بر مسائل سازهای، پوسته خارجی ساختمان نیز در اطراف آن قطع میشود.
بنابراین در یک پنجره خارجی باید همزمان موارد زیر کنترل شوند:
بخش سازهای
- Header
- King Stud
- Jack Stud
- Sill
- Cripple Stud
بخش معماری
- ابعاد قاب
- تراز پنجره
- محل قرارگیری قاب
- جزئیات داخلی و خارجی
بخش پوسته
- آببندی
- کنترل هوا
- عایق
- لایههای محافظ
- اتصال نما
Sill یا عضو زیر پنجره چیست؟
در بازشوهای پنجره، بخش پایین بازشو نیز اهمیت دارد.
این قسمت میتواند محل اتصال قاب پنجره و انتقال برخی نیروها باشد و در عین حال باید امکان اجرای صحیح لایههای محافظ و آببندی را فراهم کند.
در پنجرههای خارجی، جزئیات Sill از نظر مدیریت آب اهمیت ویژهای دارد.
اگر آب وارد اطراف قاب پنجره شود، باید مسیر مناسبی برای جلوگیری از ورود آن به فضای داخلی دیوار وجود داشته باشد.

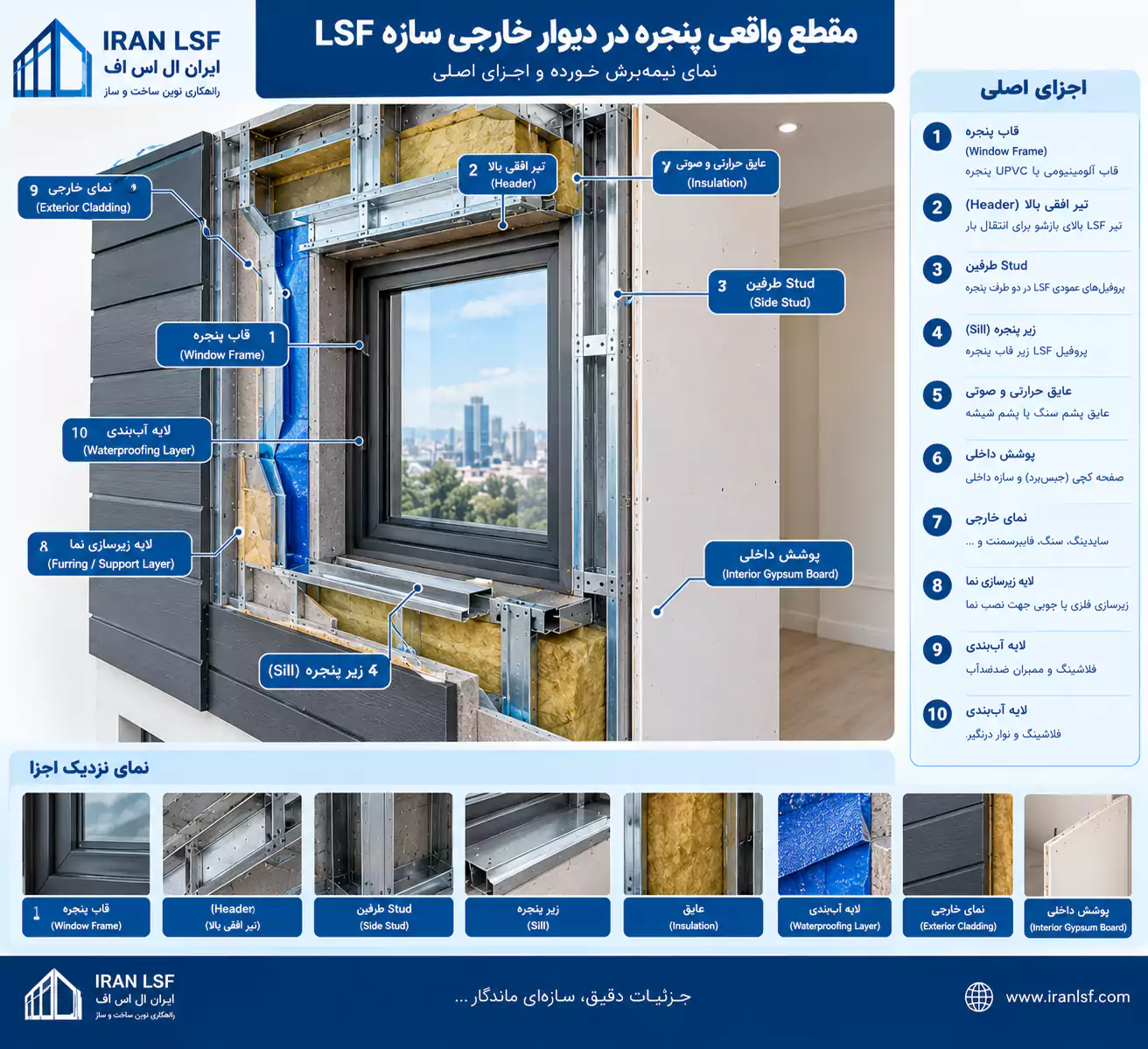

یک مقطع واقعی و باکیفیت از پنجره نصبشده در دیوار خارجی سازه LSF که در آن بهصورت نیمهبرشخورده این اجزا دیده شوند:
- قاب پنجره
- Header
- Studهای طرفین
- Sill
- عایق
- لایه آببندی
- نمای خارجی
- پوشش داخلی
جزئیات بازشوی درب در جزئیات سازه LSF
بازشوی درب از نظر سازهای شباهتهایی با پنجره دارد، اما شرایط آن میتواند متفاوت باشد.
وزن درب، نوع قاب، عرض بازشو و نحوه استفاده از درب میتواند بر طراحی اطراف آن تأثیر بگذارد.
برای مثال، یک درب سبک داخلی با یک درب ورودی بزرگ یا درب شیشهای سنگین شرایط یکسانی ندارد.
در طراحی اطراف درب باید موارد زیر بررسی شود:
- عرض و ارتفاع بازشو
- وزن درب
- نوع قاب
- محل لولاها
- اتصال قاب
- Header
- اعضای کناری
- نوع پوشش
- بارهای وارد بر دیوار
بازشوهای بزرگ در جزئیات سازه LSF
با افزایش عرض بازشو، طراحی آن میتواند پیچیدهتر شود.
بازشوهای بزرگ ممکن است در موارد زیر دیده شوند:
- پنجرههای سرتاسری
- درهای شیشهای بزرگ
- ویترین
- بازشوهای تجاری
- ورودیهای بزرگ
- دهانههای معماری خاص
در این شرایط، استفاده از یک دیتیل استاندارد و ساده ممکن است کافی نباشد.
طراحی باید مواردی مانند:
- دهانه
- بارهای قائم
- بار باد
- تغییرشکل
- اتصالات
- پایداری اعضای اطراف
را بررسی کند.
نمونههای پروژههای واقعی CFS نیز نشان میدهند که بازشوهای بزرگ و پنجرههای خاص میتوانند به سیستمهای قاببندی پیچیده با چندین Header و Jamb نیاز داشته باشند. (Build Steel)
تقویت اعضای اطراف بازشو
گاهی لازم است مجموعهای از اعضای فولادی در اطراف بازشو در کنار یکدیگر قرار گیرند تا ظرفیت موردنیاز تأمین شود.
این مجموعه میتواند در اصطلاح بهعنوان Stud Pack شناخته شود.
اما یک نکته بسیار مهم وجود دارد:
افزایش تعداد Studها بهصورت خودسرانه روش طراحی محسوب نمیشود.
این موضوع در منابع فنی CFS نیز مورد تأکید قرار گرفته است. طراحی Stud Pack باید رفتار مجموعه اعضا، مسیر انتقال بار و نحوه اتصال آنها را در نظر بگیرد. فرض اینکه فقط با اضافه کردن تعدادی Stud، همان ظرفیت اعضای حذفشده جبران میشود، میتواند منجر به طراحی نامناسب یا غیراقتصادی شود. (Build Steel)
جزئیات اتصال Header به اعضای کناری
یکی از نقاط مهم بازشو، اتصال Header به King Stud و Jack Stud است.
این اتصال باید بتواند نیرو را از Header به اعضای قائم منتقل کند.
تعداد و نوع پیچ یا سایر اتصالات به سیستم طراحیشده بستگی دارد.
در AISI S230 برای برخی آرایشهای Header، جزئیات اتصال Header به King Stud و نحوه توزیع اتصالات مشخص شده است. (steelframing.org)
بنابراین، در زمان اجرا نباید صرفاً شکل کلی Header اجرا شود؛ بلکه جزئیات اتصال نیز باید دقیقاً مطابق نقشه اجرایی باشد.
بازشو و کنترل تغییرشکل
یکی از موضوعاتی که گاهی در طراحی بازشو نادیده گرفته میشود، تغییرشکل است.
ممکن است یک عضو از نظر مقاومت نهایی ظرفیت کافی داشته باشد، اما تغییرشکل آن برای عملکرد پنجره، در یا پوششهای اطراف قابل قبول نباشد.
این موضوع بهخصوص در:
- پنجرههای بزرگ
- نماهای حساس
- شیشههای بزرگ
- درهای سنگین
- بازشوهای عریض
اهمیت بیشتری دارد.
به همین دلیل، طراحی بازشو تنها بررسی «مقاومت» نیست و کنترل بهرهبرداری و تغییرشکل نیز اهمیت دارد.
آببندی بازشوهای خارجی
در دیوار خارجی، یکی از مهمترین نقاط نفوذ احتمالی آب، اطراف پنجره و در است.
لایههای محافظ باید در اطراف بازشو بهگونهای طراحی شوند که پیوستگی مناسبی ایجاد شود.
نقاط حساس عبارتاند از:
- بالای قاب
- طرفین قاب
- زیر قاب
- اتصال قاب به لایه محافظ
- اتصال قاب به نما
اصل مهم:
آب نباید فقط از ورود به داخل ساختمان منع شود؛ بلکه باید مسیر کنترلشدهای برای مدیریت و تخلیه احتمالی آن وجود داشته باشد.
این موضوع بهخصوص در طراحی Sill و جزئیات نمای خارجی اهمیت پیدا میکند.

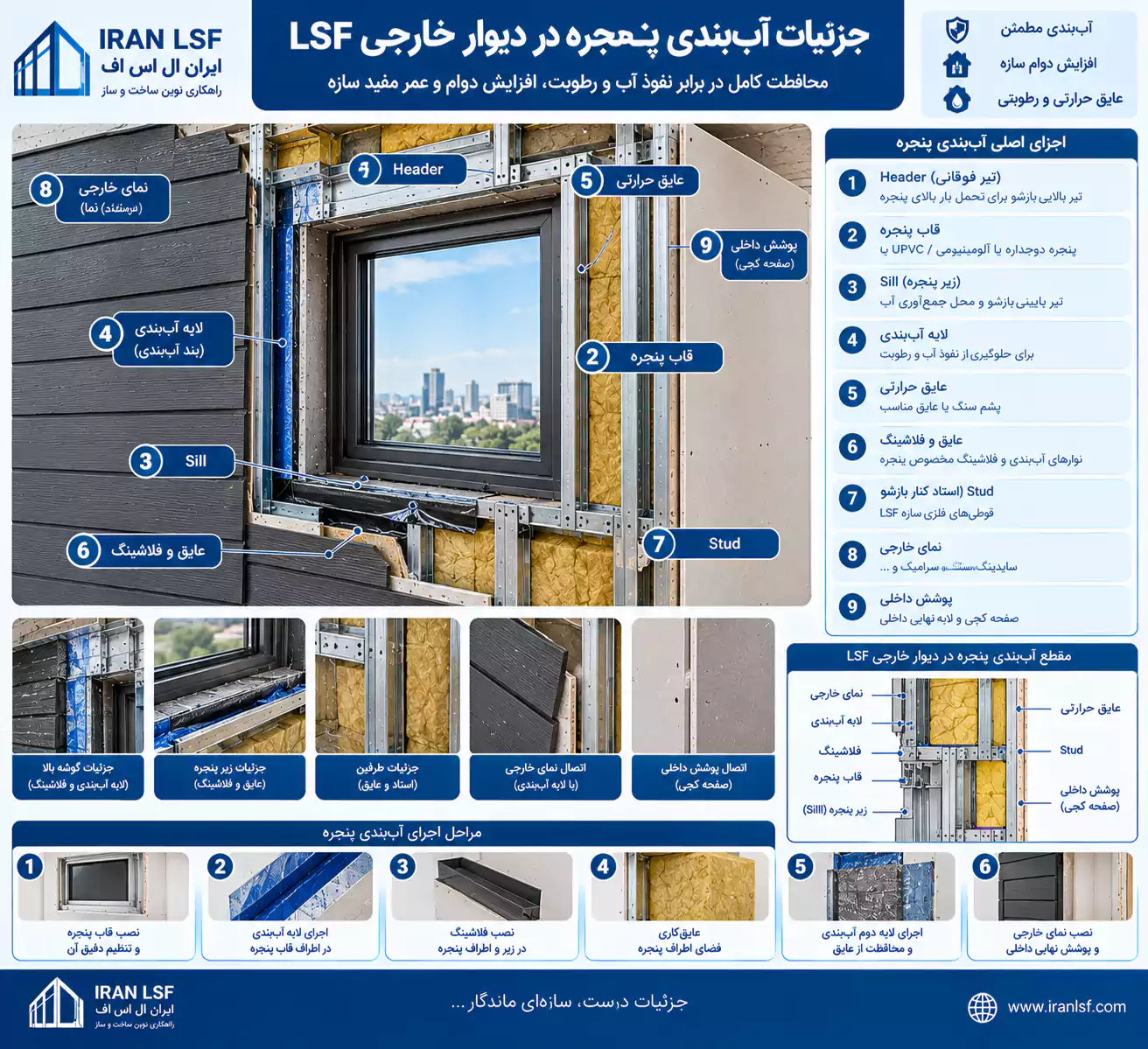

[محل قرارگیری اینفوگرافیک شماره ۲]
عنوان:
جزئیات آببندی پنجره در دیوار خارجی LSF
اینفوگرافیک باید سه بخش داشته باشد:
بالای پنجره:
محافظت و هدایت آب
طرفین پنجره:
پیوستگی لایههای محافظ
پایین پنجره:
هدایت آب به سمت خارج
عایقکاری اطراف بازشو
بازشو میتواند یکی از نقاط حساس در عملکرد حرارتی دیوار باشد.
در اطراف قاب پنجره و درب باید از ایجاد مسیرهای ناخواسته انتقال حرارت جلوگیری شود.
در طراحی این قسمت باید موارد زیر بررسی شوند:
- فضای خالی اطراف قاب
- عایق اطراف قاب
- اتصال قاب به سازه
- لایههای داخلی و خارجی
- پیوستگی عایق دیوار
در سیستمهای دیوار CFS، طراحی عایق پیوسته خارجی نیز میتواند بر جزئیات اطراف بازشو و نحوه اتصال نما اثر بگذارد. (Build Steel)
کنترل صدا در اطراف بازشو
حتی اگر خود دیوار عملکرد صوتی مناسبی داشته باشد، درز یا اتصال نامناسب اطراف در و پنجره میتواند عملکرد کلی مجموعه را کاهش دهد.
موارد مهم عبارتاند از:
- درز بین قاب و دیوار
- کیفیت آببندی
- نوع قاب
- شیشه یا پنل مورد استفاده
- نحوه نصب
- اتصالات پیرامونی
در ساختمانهایی که کنترل صدا اهمیت بالایی دارد، جزئیات بازشو باید از ابتدا در طراحی صوتی ساختمان دیده شود.
مقاومت در برابر آتش در اطراف بازشو
در دیوارهایی که دارای الزامات مقاومت در برابر آتش هستند، بازشو یکی از نقاط حساس محسوب میشود.
چرا؟
زیرا ایجاد بازشو باعث قطع شدن بخشی از لایههای دیوار میشود.
بنابراین باید موارد زیر مشخص باشند:
- نوع قاب
- Header
- اعضای کناری
- پوشش اطراف بازشو
- تعداد لایههای پوشش
- درزها
- نحوه عبور تأسیسات
در سیستمهای دارای رتبه حریق، جزئیات باید مطابق سیستم آزمایششده یا راهکار تأییدشده پروژه اجرا شود.
بازشو و هماهنگی با تأسیسات
یکی از مشکلات رایج در پروژهها زمانی ایجاد میشود که محل بازشو و مسیر تأسیسات بدون هماهنگی طراحی شوند.
برای مثال:
- کابل برق در محل تقویت بازشو قرار میگیرد.
- لوله تأسیسات با عضو سازهای تداخل پیدا میکند.
- محل جعبه برق با Stud برخورد میکند.
- کانال تأسیسات فضای موردنیاز برای Header را اشغال میکند.
به همین دلیل، BIM یا هماهنگی سهبعدی پروژه میتواند برای پروژههای پیچیده بسیار مفید باشد.

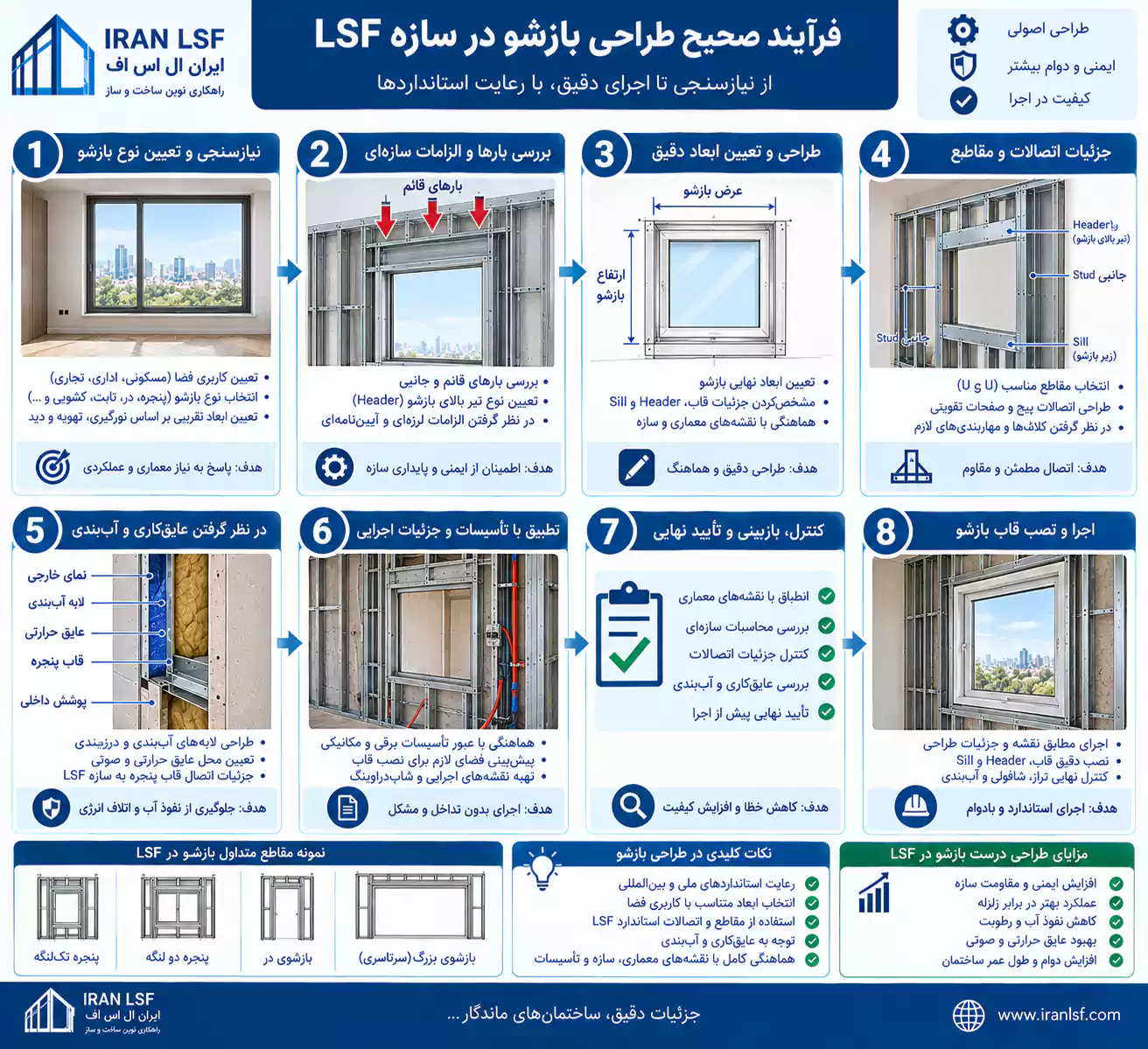

[محل قرارگیری نمودار شماره ۲]
عنوان:
فرآیند صحیح طراحی بازشو در سازه LSF
معماری
↓
مشخص شدن ابعاد و محل بازشو
↓
طراحی سازهای Header و اعضای کناری
↓
هماهنگی تأسیسات
↓
طراحی عایق و لایههای محافظ
↓
جزئیات نما و قاب
↓
نقشه اجرایی نهایی
مراحل اجرای بازشو در سازه LSF
مرحله اول: بررسی نقشه
ابعاد و محل بازشو باید با نقشه معماری مطابقت داشته باشد.
مرحله دوم: مشخص کردن اعضای اطراف
King Stud، Jack Stud، Header و سایر اعضای موردنیاز تعیین میشوند.
مرحله سوم: اجرای قاب بازشو
اعضای فولادی مطابق نقشه نصب و به یکدیگر متصل میشوند.
مرحله چهارم: کنترل ابعاد
عرض، ارتفاع، شاقولی و تراز بازشو کنترل میشود.
مرحله پنجم: اجرای پوششهای اطراف
پوشش داخلی و خارجی طبق دیتیل اجرا میشوند.
مرحله ششم: اجرای لایههای محافظ
در بازشوهای خارجی، آببندی و لایههای کنترل هوا و رطوبت تکمیل میشوند.
مرحله هفتم: نصب قاب
قاب در یا پنجره طبق دستورالعمل سیستم مربوطه نصب میشود.
مرحله هشتم: عایقکاری و تکمیل درزها
فضای اطراف قاب بررسی و تکمیل میشود.
کنترل کیفیت بازشو قبل از نصب پنجره یا درب
قبل از نصب قاب نهایی بهتر است موارد زیر کنترل شوند:
| مورد کنترل | وضعیت مطلوب |
| عرض بازشو | مطابق نقشه |
| ارتفاع بازشو | مطابق نقشه |
| شاقولی طرفین | کنترلشده |
| تراز Header | کنترلشده |
| اتصال اعضای اطراف | مطابق دیتیل |
| ابعاد قاب | مطابق مشخصات |
| آببندی | پیوسته |
| عایق | بدون فضای خالی غیرمجاز |
| پوششها | بدون آسیب |
| مسیر تأسیسات | بدون تداخل |
اشتباهات رایج در جزئیات بازشوهای LSF
۱. حذف Stud بدون طراحی جایگزین
نباید به دلیل ایجاد پنجره یا درب، اعضای سازهای حذف شوند بدون اینکه مسیر انتقال نیرو دوباره بررسی شود.
۲. ساخت Header با ابعاد تجربی
Header باید براساس طراحی و بارهای واقعی پروژه انتخاب شود.
۳. اضافه کردن Stud بهصورت غیرمهندسی
تعداد بیشتر اعضا الزاماً به معنی طراحی بهتر نیست. نحوه اتصال و رفتار مجموعه نیز اهمیت دارد. (Build Steel)
۴. بیتوجهی به آببندی
اطراف پنجره و در از نقاط حساس پوسته خارجی است.
۵. بیتوجهی به تغییرشکل
در بازشوهای بزرگ، کنترل تغییرشکل اهمیت زیادی دارد.
۶. تغییر اعضا در محل اجرا
هرگونه اصلاح یا سوراخکاری اعضای سازهای باید طبق نقشه و تأیید طراح انجام شود. استاندارد AISI S202 نیز برای تغییرات و تعمیرات میدانی، رعایت الزامات طراحی و ارزیابی موارد خارج از مشخصات را ضروری میداند. (steelframing.org)
چکلیست نهایی جزئیات بازشو در سازه LSF
- محل بازشو با نقشه معماری مطابقت دارد.
- ابعاد بازشو مشخص و کنترل شده است.
- نوع بازشو مشخص شده است.
- دیوار باربر یا غیرباربر بودن مشخص است.
- Header مطابق طراحی انتخاب شده است.
- King Studها اجرا شدهاند.
- Jack Studها مطابق دیتیل اجرا شدهاند.
- Cripple Studها در صورت نیاز اجرا شدهاند.
- اتصالات مطابق نقشه هستند.
- شاقولی و تراز بازشو کنترل شده است.
- قاب پنجره یا در با ابعاد بازشو هماهنگ است.
- عایق اطراف بازشو کامل است.
- جزئیات آببندی اجرا شده است.
- لایههای کنترل هوا و رطوبت پیوسته هستند.
- جزئیات نما در اطراف بازشو مشخص است.
- مسیر تأسیسات با بازشو تداخل ندارد.
- در صورت نیاز، الزامات صوتی و حریق کنترل شدهاند.
ارتباط مقاله با خوشه محتوایی LSF
این مقاله باید به مقاله ستون لینک شود:
انکرتکست پیشنهادی:
جزئیات سازه LSF و اجزای اصلی آن
همچنین لینکهای داخلی زیر در نقاط مناسب مقاله پیشنهاد میشوند:
جزئیات دیوار خارجی
برای بررسی ساختار پوسته خارجی و اتصال بازشو به دیوار بیرونی.
جزئیات دیوار داخلی
برای بررسی بازشوهای درب در دیوارهای داخلی.
جزئیات عایقکاری
برای بررسی عایق اطراف پنجره و درب.
جزئیات کنترل صدا
برای بررسی آببندی صوتی و کاهش انتقال صدا از اطراف بازشو.
جزئیات مقاومت در برابر آتش
برای بررسی عملکرد بازشو در دیوارهای دارای الزامات حریق.
نقشهها و جزئیات موردنیاز نصب
برای بررسی مدارک و نقشههایی که باید پیش از اجرای بازشو آماده باشند.
سوالات متداول درباره جزئیات بازشوها در سازه LSF
Header در بازشوی LSF چه وظیفهای دارد؟
Header عضو افقی بالای بازشو است که در سیستمهای طراحیشده برای انتقال بارهای وارد بر قسمت بالای بازشو به اعضای کناری نقش دارد.
King Stud و Jack Stud چه تفاوتی دارند؟
این دو عضو در قاببندی اطراف بازشو نقشهای متفاوتی دارند و آرایش دقیق آنها به سیستم طراحیشده بستگی دارد. King Stud معمولاً عضو قائم اصلی در کنار بازشو است و Jack Stud در انتقال بار Header و تشکیل قاب بازشو نقش دارد.
آیا میتوان Header را در محل پروژه تغییر داد؟
تغییر ابعاد یا آرایش Header بدون بررسی طراحی مجاز نیست؛ زیرا میتواند مسیر انتقال بار را تغییر دهد.
آیا بازشوهای بزرگ به تقویت بیشتری نیاز دارند؟
ممکن است. با افزایش دهانه، بار و تغییرشکل قابل بررسی نیز میتواند افزایش پیدا کند و در نتیجه سیستم قاببندی متفاوتی موردنیاز باشد.
آیا اطراف پنجره فقط از نظر سازهای اهمیت دارد؟
خیر. اطراف پنجره از نظر سازه، عایق، آببندی، کنترل هوا، صدا، حرارت و در برخی سیستمها مقاومت در برابر آتش نیز اهمیت دارد.
آیا میتوان در اعضای اطراف بازشو سوراخ ایجاد کرد؟
هرگونه سوراخ یا تغییر در اعضای سازهای باید مطابق طراحی و جزئیات تأییدشده باشد. استانداردهای اجرایی CFS نیز برای سوراخکاری اعضای سازهای محدودیت و الزامات مشخصی در نظر میگیرند. (steelframing.org)
جمعبندی
جزئیات بازشوها در سازه LSF از مهمترین قسمتهای طراحی و اجرای ساختمانهای قاب بندی فولادی سبک است. ایجاد یک پنجره یا درب، تنها به معنی حذف چند عضو از قاب دیوار نیست؛ بلکه مسیر انتقال نیرو، پایداری قاب و جزئیات لایههای دیوار را تغییر میدهد.
Header، King Stud، Jack Stud، Cripple Stud، Sill و اتصالات باید بهصورت یک مجموعه هماهنگ طراحی شوند.
در بازشوهای خارجی، علاوه بر مسائل سازهای، آببندی، عایقکاری، کنترل پل حرارتی، صدا و جزئیات نما نیز اهمیت پیدا میکنند.
بنابراین، بهترین رویکرد این است که بازشو از همان مرحله طراحی معماری و سازه بهعنوان یک دیتیل مستقل در نظر گرفته شود و نقشه اجرایی آن پیش از شروع نصب قاب تهیه و کنترل شود.
