مراحل طراحی و اجرای سازه LSF
مراحل طراحی و اجرای سازه LSF؛
از مطالعات اولیه تا تحویل پروژه
مقدمه
یکی از مهمترین مزیتهای سیستم سازه LSF، اجرای مهندسیشده و صنعتی آن است. برخلاف روشهای سنتی که بخش زیادی از عملیات ساخت در محل پروژه انجام میشود، در این سیستم بسیاری از مراحل از قبل برنامهریزی شده و قطعات با دقت بالا در کارخانه تولید میشوند. این فرآیند علاوه بر افزایش سرعت اجرا، کیفیت ساخت را نیز به شکل محسوسی بهبود میبخشد.
اجرای صحیح یک پروژه سازه LSF را میتوان به هشت مرحله اصلی تقسیم کرد که در ادامه هر یک را بررسی میکنیم.
مرحله اول: بررسی اولیه پروژه
هر پروژه پیش از طراحی نیازمند شناخت دقیق شرایط سایت است. در این مرحله اطلاعات پایه جمعآوری میشود تا طراحی بر اساس شرایط واقعی انجام گیرد.
مواردی که بررسی میشوند عبارتاند از:
- موقعیت جغرافیایی پروژه
- شرایط اقلیمی (دما، رطوبت، باد و بارش)
- وضعیت زمین و گزارش مطالعات ژئوتکنیک
- ضوابط شهرسازی و مقررات محلی
- کاربری ساختمان (مسکونی، ویلایی، اداری یا صنعتی)
- تعداد طبقات و زیربنا
- نیازهای معماری و تأسیساتی
هرچه این اطلاعات دقیقتر باشد، طراحی نهایی نیز اقتصادیتر و مطمئنتر خواهد بود.
مرحله دوم: طراحی معماری
در این مرحله، پلانها و نقشههای معماری تهیه میشوند. هدف، ایجاد فضایی است که علاوه بر زیبایی، با محدودیتها و قابلیتهای سازه LSF نیز هماهنگ باشد.
در طراحی معماری باید به موارد زیر توجه شود:
- ابعاد دهانهها
- محل بازشوها
- جانمایی راهپله
- مسیر تأسیسات
- نوع سقف
- نوع نما
- نحوه اجرای عایقها
هماهنگی بین تیم معماری و تیم سازه در این مرحله اهمیت زیادی دارد.

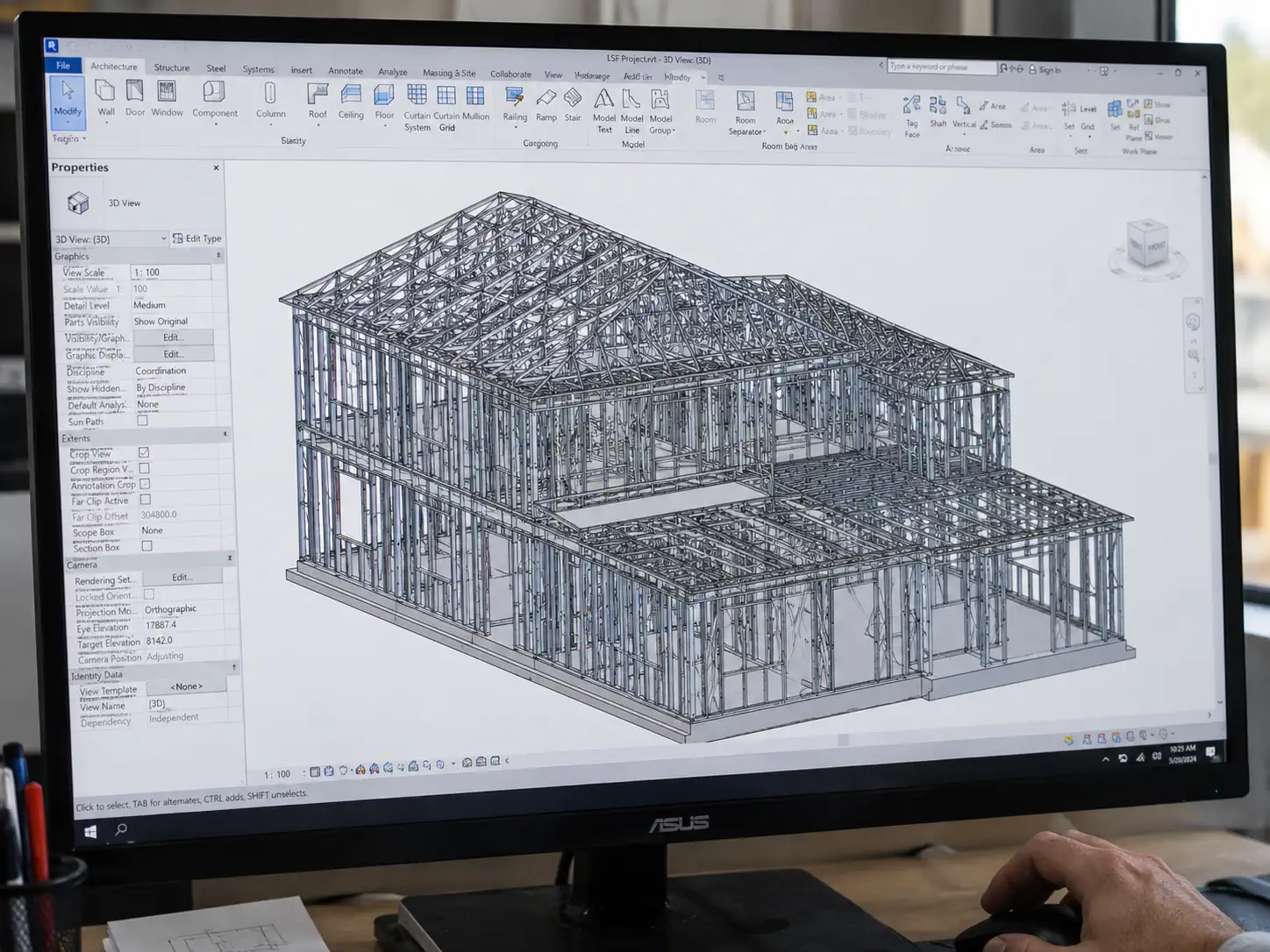

مرحله سوم: طراحی سازه
پس از نهایی شدن نقشههای معماری، مهندس محاسب طراحی سازه را آغاز میکند.
در این مرحله، با استفاده از نرمافزارهای تخصصی، اعضای سازه بر اساس بارهای وارده طراحی میشوند.
مهمترین بارهایی که در طراحی در نظر گرفته میشوند عبارتاند از:
- بار مرده
- بار زنده
- بار برف
- بار باد
- بار زلزله
هدف از این محاسبات، انتخاب ابعاد مناسب پروفیلها، تعیین محل مهاربندها و اطمینان از عملکرد ایمن سازه است.
مرحله چهارم: تهیه نقشههای اجرایی
پس از تکمیل طراحی، نقشههای اجرایی یا Shop Drawing تهیه میشوند.
این نقشهها شامل اطلاعات دقیق برای تولید و نصب هستند؛ از جمله:
- شماره هر قطعه
- ابعاد دقیق پروفیلها
- محل سوراخکاری
- نوع و تعداد پیچها
- محل اتصالات
- ترتیب نصب
وجود نقشههای اجرایی دقیق باعث کاهش خطاهای کارگاهی و افزایش سرعت نصب میشود.
مرحله پنجم: تولید قطعات در کارخانه
یکی از تفاوتهای اصلی اجزای سازه LSF با روشهای سنتی، تولید صنعتی قطعات است.
در کارخانه، ورقهای گالوانیزه توسط دستگاههای رولفرمینگ به مقاطع موردنیاز تبدیل میشوند. سپس هر قطعه بر اساس نقشههای اجرایی برش خورده، سوراخکاری و کدگذاری میشود.
مزایای تولید کارخانهای:
- دقت ابعادی بالا
- کاهش ضایعات
- کنترل کیفیت بهتر
- افزایش سرعت نصب
- کاهش وابستگی به شرایط آبوهوایی
مرحله ششم: حمل و آمادهسازی کارگاه
پس از تولید، قطعات بستهبندی و به محل پروژه منتقل میشوند.
در این مرحله باید موارد زیر رعایت شود:
- محافظت از قطعات در برابر آسیب
- انبارش مناسب
- کنترل موجودی بر اساس لیست قطعات
- آمادهسازی محل نصب
- بررسی فونداسیون
قبل از شروع نصب، ابعاد و تراز فونداسیون باید با نقشهها مطابقت داشته باشد.

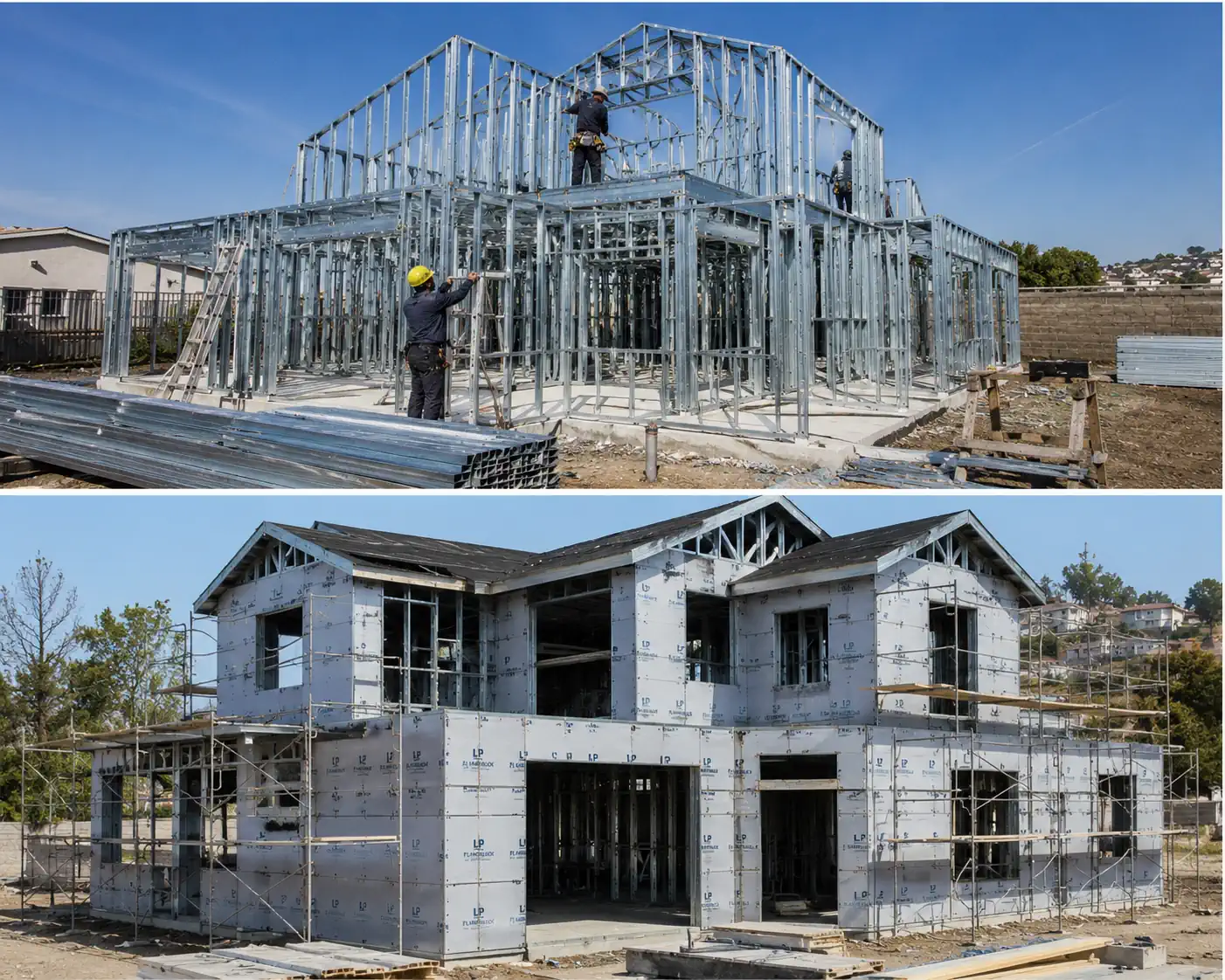

مرحله هفتم: نصب سازه LSF
نصب سازه LSF معمولاً از روی فونداسیون آغاز میشود و به ترتیب اعضای اصلی، دیوارها، کف و سقف اجرا میشوند.
ترتیب معمول اجرا:
- نصب رانرهای پایینی
- نصب پروفیلهای قائم
- اجرای مهاربندها
- نصب تیرهای کف
- اجرای خرپاهای سقف
- نصب پوششهای اولیه
- اجرای عایقها
- نصب صفحات داخلی و خارجی
به دلیل سبک بودن قطعات، بسیاری از پروژههای کمارتفاع بدون نیاز به جرثقیلهای سنگین اجرا میشوند.
مرحله هشتم: کنترل کیفیت و تحویل پروژه
پس از پایان نصب، سازه باید از نظر فنی بررسی شود.
چکلیست کنترل کیفیت شامل موارد زیر است:
- تطابق اجرا با نقشهها
- کنترل تراز و شاقول
- بررسی اتصالات
- کنترل تعداد و محل پیچها
- بررسی پوشش گالوانیزه
- کنترل اجرای عایقها
- بررسی بازشوها
- کنترل آمادهسازی برای نصب تأسیسات
انجام این کنترلها پیش از اجرای نازککاری، از بروز هزینههای اصلاحی در مراحل بعد جلوگیری میکند.
جدول مراحل اجرای سازه LSF
| مرحله | هدف | خروجی |
| بررسی اولیه | شناخت شرایط پروژه | اطلاعات پایه |
| طراحی معماری | تعیین فضاها | نقشه معماری |
| طراحی سازه | محاسبات مهندسی | نقشه سازه |
| نقشههای اجرایی | آمادهسازی تولید | Shop Drawing |
| تولید کارخانهای | ساخت قطعات | اعضای کدگذاریشده |
| حمل به کارگاه | انتقال ایمن | قطعات آماده نصب |
| نصب | اجرای اسکلت | سازه تکمیلشده |
| کنترل کیفیت | اطمینان از صحت اجرا | تحویل پروژه |
اشتباهات رایج در اجرای سازه LSF
در برخی پروژهها، رعایت نکردن اصول اجرایی باعث کاهش کیفیت و افزایش هزینهها میشود. از جمله:
- استفاده از پروفیل با ضخامت نامناسب
- اجرای فونداسیون بدون کنترل ابعادی
- استفاده از پیچهای غیراستاندارد
- حذف یا جابهجایی مهاربندها
- عدم اجرای صحیح عایقها
- تغییر نقشه در محل اجرا بدون تأیید مهندس طراح
پرهیز از این موارد نقش مهمی در عملکرد و دوام سازه دارد.
جمعبندی این بخش
اجرای سازه LSF یک فرآیند کاملاً مهندسیشده است که از مطالعات اولیه آغاز شده و با طراحی، تولید صنعتی، نصب و کنترل کیفیت به پایان میرسد. هر مرحله بر کیفیت نهایی پروژه اثر مستقیم دارد و هماهنگی میان تیم طراحی، تولید و اجرا، شرط اصلی موفقیت یک پروژه LSF است.
در بخش بعدی، به بررسی مزایا و معایب سازه LSF، مقایسه آن با سازههای بتنی و فولادی و تحلیل اقتصادی این سیستم خواهیم پرداخت؛ بخشی که معمولاً بیشترین تأثیر را در تصمیمگیری کارفرمایان دارد.
