جزئیات سازه LSF اجرای سقف
جزئیات سازه LSF اجرای سقف؛ از طراحی و تیرچه‌ها تا پوشش نهایی
چکیده؛ سقف LSF چگونه اجرا می‌شود؟
سقف سازه LSF یکی از مهم‌ترین بخش‌های هر ساختمان LSF است؛ زیرا علاوه بر ایجاد سطح جداکننده بین طبقات یا فضای داخلی و خارجی ساختمان، باید بتواند بارهای مختلف را دریافت و به سیستم باربر ساختمان منتقل کند.
در سازه‌های فولادی سبک، طراحی و اجرای سقف به شکل مستقیم با دیوارها، تیرها، تیرچه‌ها، خرپاها، پوشش سقف و سایر اجزای سازه‌ای ارتباط دارد.
به همین دلیل، جزئیات سازه LSF اجرای سقف را نمی‌توان جدا از سیستم کلی ساختمان بررسی کرد.
یک سقف سازه LSF مناسب باید بتواند مجموعه‌ای از وظایف را انجام دهد:
- انتقال بارهای مرده و زنده
- انتقال نیرو به دیوارهای باربر
- ایجاد سطح مناسب برای پوشش کف یا بام
- تأمین پایداری جانبی
- فراهم کردن فضای عبور تأسیسات
- کنترل صدا
- کنترل حرارت
- تأمین الزامات حریق در صورت نیاز
- ایجاد اتصال مناسب میان طبقات و دیوارها
در استانداردهای طراحی قاب‌های فولادی سردنورد، اعضای کف و سقف، اتصالات و جزئیات انتقال بار به‌عنوان بخشی از یک سیستم یکپارچه بررسی می‌شوند.
اجزای اصلی سقف LSF
ساختار سقف با توجه به نوع ساختمان، دهانه، بارگذاری و طراحی سازه می‌تواند متفاوت باشد؛ اما معمولاً از مجموعه‌ای از اجزای زیر تشکیل می‌شود:
- تیرچه‌ها یا Joistهای فولادی
- تیرهای اصلی یا Beam
- Track
- اعضای پیرامونی
- مهاربندی
- اتصالات
- لایه‌های پوشش
- عایق
- لایه‌های کنترل بخار و رطوبت در صورت نیاز
- کف‌سازی یا پوشش نهایی
در سقف‌های شیبدار نیز ممکن است از خرپاهای سبک فولادی یا سیستم‌های مشابه استفاده شود.

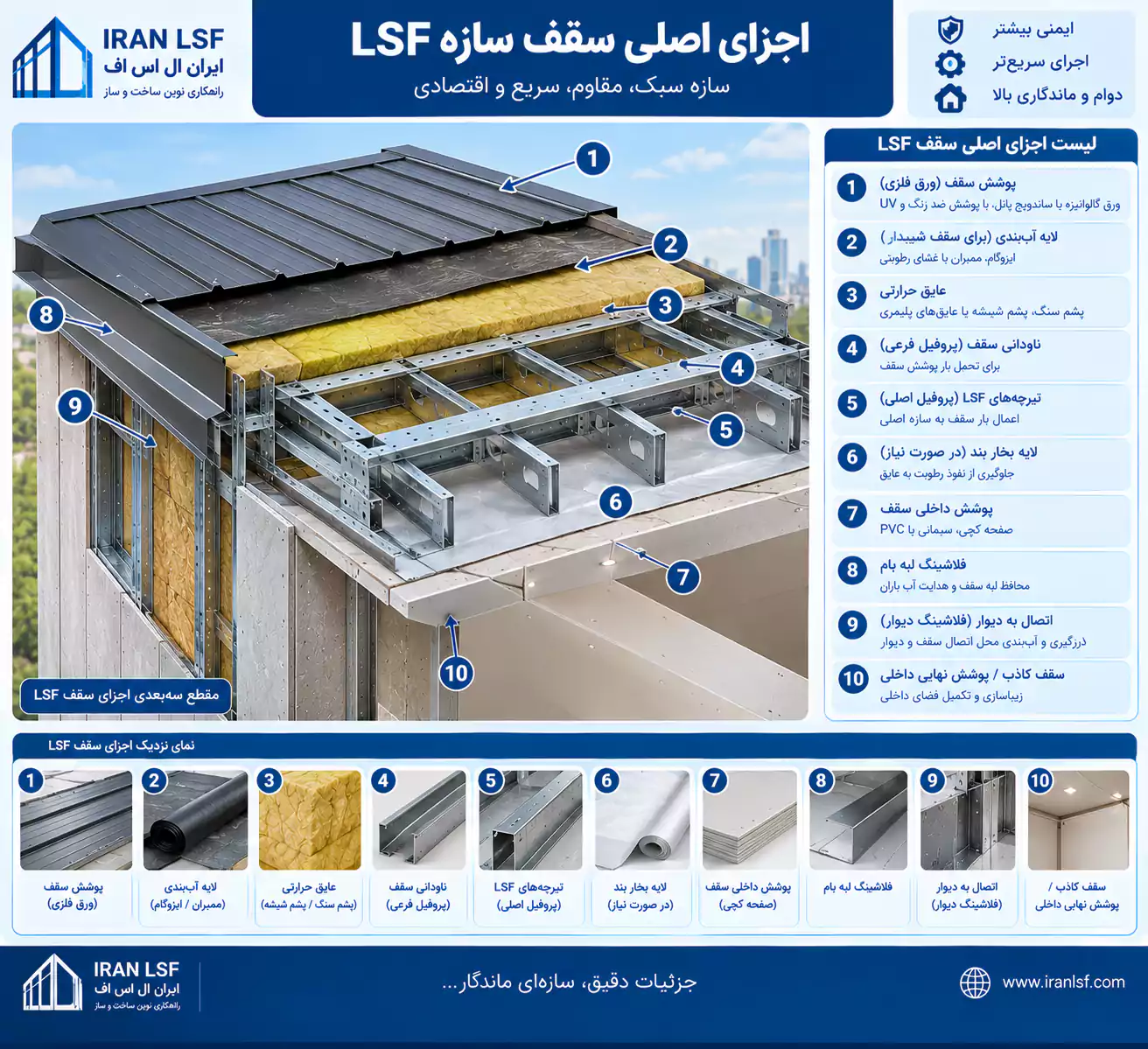

اجزای اصلی سقف سازه LSF
یک تصویر مقطعی سه‌بعدی از سقف LSF ایجاد شود که در آن موارد زیر با شماره مشخص باشند:
- تیرچه
- Beam
- Track
- مهاربند
- عایق
- پوشش زیرین
- کف‌سازی یا پوشش نهایی
- محل اتصال سقف به دیوار باربر
تیرچه سقف LSF چیست؟
یکی از اعضای اصلی در سیستم کف و سقف LSF، Joist یا تیرچه فولادی سبک است.
تیرچه‌ها معمولاً با فاصله مشخص در کنار یکدیگر قرار می‌گیرند و بارهای وارد بر پوشش سقف یا کف را دریافت و به تکیه‌گاه‌های خود منتقل می‌کنند.
انتخاب تیرچه به عوامل مختلفی بستگی دارد:
| عامل | تأثیر |
| طول دهانه | تعیین ظرفیت موردنیاز |
| بار مرده | وزن پوشش و اجزا |
| بار زنده | کاربری ساختمان |
| فاصله تیرچه‌ها | عملکرد سیستم کف |
| نوع پوشش | نحوه انتقال بار |
| کنترل خیز | عملکرد بهره‌برداری |
| ارتعاش | آسایش کاربران |
| شرایط اتصال | انتقال صحیح نیرو |
بنابراین نمی‌توان گفت یک مقطع تیرچه برای تمام پروژه‌های سازه LSF مناسب است.
تفاوت سقف بین طبقات و سقف بام
یکی از نکات مهم در طراحی معماری و محاسبات سازه LSF و CFS این است که سقف بین طبقات و سقف بام الزاماً یک ساختار ندارند.
سقف بین طبقات
این سقف معمولاً وظیفه جدا کردن دو طبقه را دارد و می‌تواند شامل:
- پوشش کف
- لایه‌های زیرسازی
- تیرچه
- عایق صوتی
- سقف کاذب
باشد.
سقف بام
سقف بام علاوه بر بارهای سازه‌ای، در معرض عوامل محیطی قرار دارد و باید با توجه به شرایط اقلیمی طراحی شود.
در سقف بام ممکن است موارد زیر اهمیت بیشتری پیدا کنند:
- آب‌بندی
- شیب‌بندی
- عایق حرارتی
- کنترل بخار
- پوشش نهایی
- بار باد
- بار برف
- زهکشی
مراحل اجرای سقف LSF
اجرای سقف سازه LSF باید مطابق نقشه‌های سازه‌ای و معماری انجام شود، اما به‌صورت کلی می‌توان فرآیند را به مراحل زیر تقسیم کرد.
مرحله اول: آماده‌سازی تکیه‌گاه‌ها
پیش از نصب اعضای سقف باید دیوارها و نقاط تکیه‌گاهی کنترل شوند.
مواردی مانند:
- تراز
- شاقولی
- محل اتصال
- فاصله اعضا
- ابعاد
باید بررسی شوند.
مرحله دوم: نصب اعضای پیرامونی
اعضای پیرامونی مطابق نقشه اجرا می‌شوند تا چارچوب لازم برای نصب تیرچه‌ها فراهم شود.
مرحله سوم: نصب تیرچه‌ها
Joistها در فواصل مشخص نصب و به تکیه‌گاه‌های خود متصل می‌شوند.
فاصله تیرچه‌ها باید دقیقاً مطابق طراحی باشد.
مرحله چهارم: اجرای مهاربندی
در صورت نیاز، مهاربندی یا Bridging برای کنترل رفتار تیرچه‌ها اجرا می‌شود.
مرحله پنجم: نصب پوشش
پس از تکمیل قاب، پوشش مناسب کف یا سقف نصب می‌شود.
نوع پوشش به سیستم طراحی‌شده بستگی دارد.
مرحله ششم: اجرای عایق
در صورت نیاز، عایق حرارتی یا صوتی در فضای بین تیرچه‌ها یا در لایه‌های دیگر سقف اجرا می‌شود.
مرحله هفتم: اجرای لایه‌های نهایی
در نهایت کف‌سازی، سقف کاذب، پوشش بام یا سایر لایه‌های معماری اجرا می‌شوند.

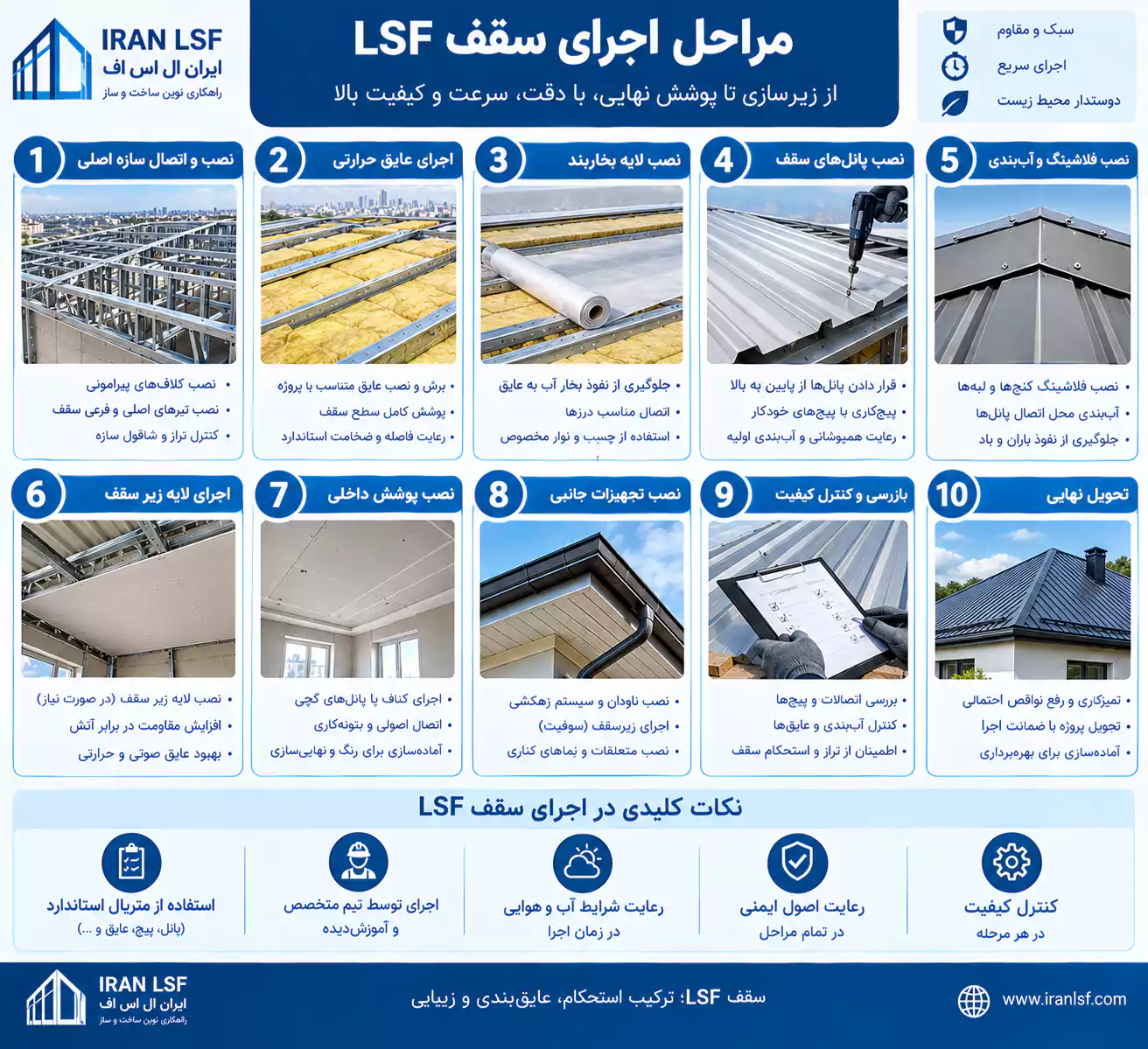

مراحل اجرای سقف LSF
به‌صورت فلوچارت:
کنترل دیوارها
↓
نصب Track و اعضای پیرامونی
↓
نصب Joist
↓
مهاربندی
↓
کنترل تراز و اتصالات
↓
اجرای پوشش
↓
عایق‌کاری
↓
کف‌سازی / سقف کاذب / پوشش نهایی
اتصال تیرچه سقف به دیوار LSF
اتصال میان سقف و دیوار یکی از مهم‌ترین دیتیل‌های اجرایی است.
زیرا این محل باید بتواند نیروها را از سقف به دیوار منتقل کند.
در یک سیستم معمول، تیرچه‌ها روی اعضای تکیه‌گاهی قرار گرفته و با اتصالات مشخص به سیستم دیوار متصل می‌شوند.
اما نوع دقیق اتصال می‌تواند به موارد زیر وابسته باشد:
- دهانه تیرچه
- بارگذاری
- نوع دیوار
- تعداد طبقات
- سیستم سقف
- جزئیات طراحی

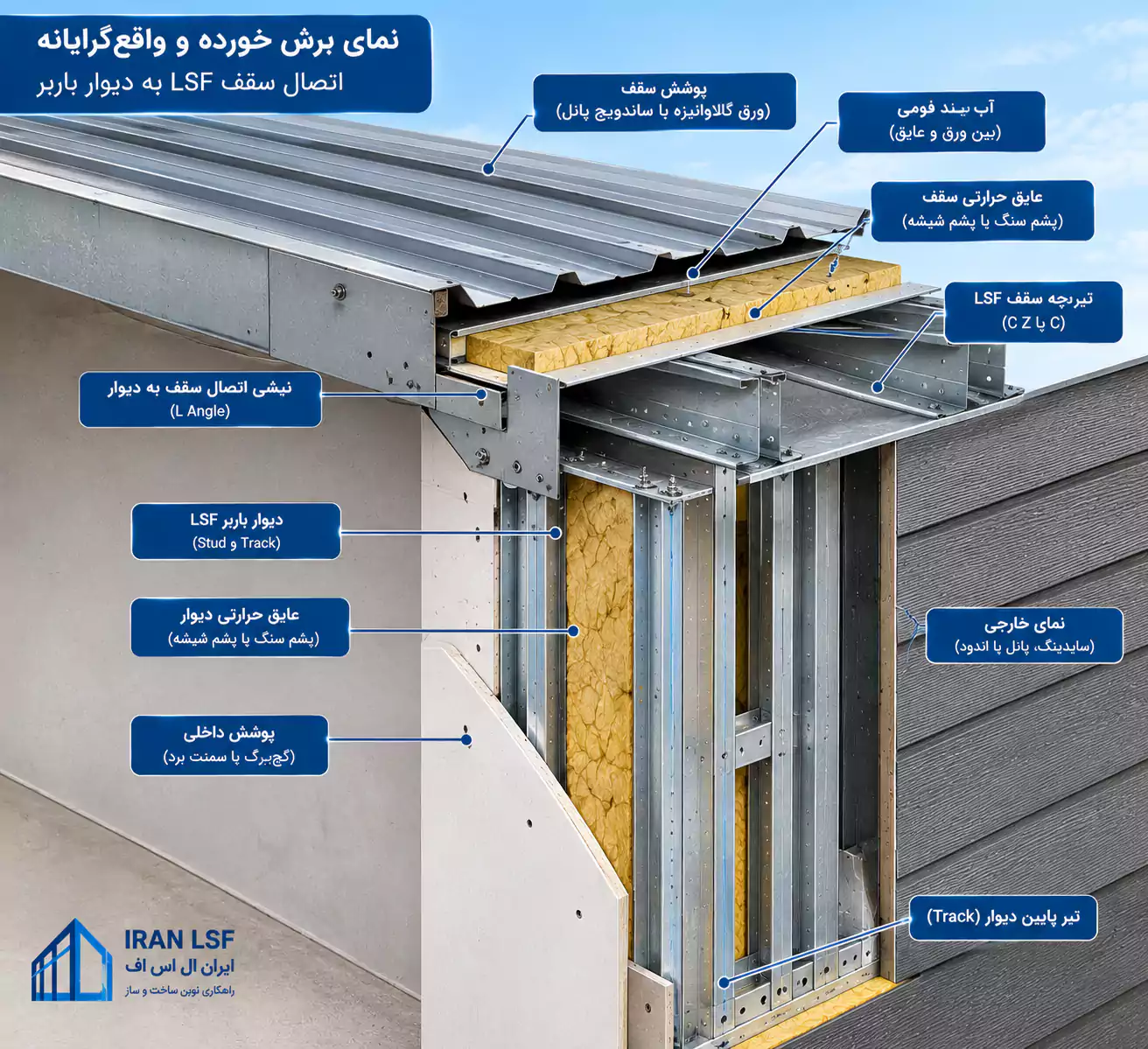

نمای برش خورده و واقع‌گرایانه از اتصال یک سقف LSF به دیوار باربر.
در تصویر مشخص شود:
- دیوار LSF
- Stud
- Track
- Joist
- اتصال پیچ‌شده
- پوشش کف
- لایه عایق
- سقف طبقه پایین
انتقال بار در سقف LSF
برای درک صحیح اجرای سقف باید مسیر انتقال بار را بشناسیم.
به‌صورت ساده:
بار وارد بر کف یا سقف
↓
پوشش سقف
↓
تیرچه‌ها
↓
دیوار یا تیر تکیه‌گاهی
↓
اعضای قائم
↓
فونداسیون
این مسیر باید در طراحی سازه بدون گسست و با اتصالات مناسب ایجاد شود.
[محل قرارگیری نمودار شماره ۱]
عنوان:
مسیر انتقال بار در سقف سازه LSF
یک دیاگرام عمودی با فلش‌های مشخص از پوشش سقف تا فونداسیون.
فاصله تیرچه‌های سقف LSF چقدر است؟
یکی از پرسش‌های متداول در اجرای سقف LSF، فاصله تیرچه‌هاست.
اما نمی‌توان یک عدد ثابت برای تمام پروژه‌ها ارائه کرد.
فاصله تیرچه‌ها به عواملی مانند:
- نوع مقطع
- دهانه
- بارگذاری
- نوع پوشش
- مشخصات سیستم کف
- ضوابط طراحی
وابسته است.
به همین دلیل، فاصله تیرچه‌ها باید از نقشه سازه استخراج شود.
اجرای فاصله تیرچه‌ها بر اساس حدس یا پروژه دیگر می‌تواند باعث ایجاد مشکلات سازه‌ای یا اجرایی شود.
کنترل خیز تیرچه‌های سقف
مقاومت تنها معیار طراحی تیرچه نیست.
حتی اگر تیرچه از نظر مقاومت نهایی کافی باشد، تغییرشکل بیش از حد می‌تواند مشکلاتی مانند موارد زیر ایجاد کند:
- ترک در پوشش
- ایجاد حس ارتعاش
- آسیب به کف‌سازی
- ایجاد اختلاف تراز
- کاهش کیفیت عملکردی
به همین دلیل، کنترل خیز باید در طراحی سقف مورد توجه قرار گیرد.
کنترل ارتعاش سقف LSF
به دلیل سبک بودن سازه LSF، کنترل ارتعاش کف می‌تواند اهمیت ویژه‌ای داشته باشد.
این موضوع در فضاهایی مانند:
- اتاق نشیمن
- دفاتر اداری
- سالن‌های آموزشی
- فضاهای پرتردد
بیشتر مورد توجه قرار می‌گیرد.
نوع پوشش، فاصله تیرچه‌ها، دهانه، سختی سیستم و نحوه اتصال اجزا می‌توانند بر عملکرد ارتعاشی سقف تأثیر داشته باشند.
مهاربندی تیرچه‌های سقف
در برخی سیستم‌ها، برای افزایش پایداری و کنترل رفتار تیرچه‌ها از اعضای مهاربندی یا Bridging استفاده می‌شود.
هدف از این کار می‌تواند مواردی مانند:
- کنترل کمانش جانبی
- افزایش پایداری
- حفظ فاصله تیرچه‌ها
- انتقال نیروهای جانبی
باشد.
نوع و تعداد مهاربندها باید براساس سیستم طراحی‌شده تعیین شود.
پوشش سقف LSF
پس از تکمیل قاب فولادی، سیستم پوشش روی آن اجرا می‌شود.
نوع پوشش می‌تواند بر اساس کاربرد سقف متفاوت باشد.
برای مثال:
سقف بین طبقات
ممکن است شامل:
- صفحات سازه‌ای
- کف‌سازی
- لایه عایق صوتی
- پوشش نهایی
باشد.
سقف بام
ممکن است شامل:
- پوشش سازه‌ای
- لایه عایق
- لایه آب‌بندی
- زیرسازی
- پوشش نهایی
باشد.
انتخاب دقیق این لایه‌ها باید براساس سیستم طراحی‌شده و شرایط پروژه انجام شود.
نقش عایق در سقف LSF
عایق سقف می‌تواند هم برای کنترل حرارت و هم برای کنترل صدا مورد استفاده قرار گیرد.
در سقف بین طبقات، عایق صوتی اهمیت زیادی دارد.
در سقف بام، کنترل حرارت و جلوگیری از اتلاف انرژی اهمیت بیشتری پیدا می‌کند.
بنابراین باید از ابتدا مشخص شود که هدف از عایق‌کاری چیست.
سقف LSF و کنترل صدا
در ساختمان‌های چندطبقه، انتقال صدا از یک طبقه به طبقه دیگر می‌تواند یکی از چالش‌های طراحی باشد.
برای کاهش انتقال صدا می‌توان بسته به سیستم طراحی‌شده از ترکیبی از موارد زیر استفاده کرد:
- عایق صوتی
- لایه‌های جداکننده
- سقف کاذب
- پوشش مناسب کف
- کاهش مسیرهای انتقال مستقیم
نکته مهم این است که عملکرد صوتی یک سیستم فقط به ضخامت عایق وابسته نیست.
[محل قرارگیری اینفوگرافیک شماره ۳]
عنوان:
چگونه صدای بین طبقات را در سقف LSF کاهش دهیم؟
یک مقطع طبقه به طبقه نشان داده شود:
کف طبقه بالا
↓
لایه جداکننده
↓
عایق صوتی
↓
تیرچه LSF
↓
فضای سقف کاذب
↓
پوشش زیرین
در کنار هر لایه، نقش آن در کنترل صدا ذکر شود.
سقف شیبدار LSF
در ساختمان‌های ویلایی با سازه LSF و پروژه‌های معماری خاص، سقف شیبدار نیز می‌تواند با سیستم فولادی سبک اجرا شود.
در این سیستم ممکن است از خرپا یا قاب‌های سبک فولادی استفاده شود.
مزیت اصلی این روش، امکان تولید اجزای سبک و دقیق و نصب سریع‌تر نسبت به برخی سیستم‌های سنتی است.
اما طراحی سقف شیبدار باید شرایطی مانند موارد زیر را در نظر بگیرد:
- زاویه شیب
- پوشش نهایی
- بار باد
- بار برف
- دهانه
- محل تکیه‌گاه
- آب‌بندی
- عایق حرارتی
جزئیات سقف بام در سازه LSF
در سقف بام، موضوع فقط تحمل وزن نیست.
سقف باید در برابر عوامل محیطی نیز عملکرد مناسبی داشته باشد.
یک سیستم بام می‌تواند به‌صورت کلی دارای لایه‌هایی مانند:
پوشش نهایی
↓
لایه محافظ
↓
عایق
↓
لایه کنترل بخار/هوا در صورت نیاز
↓
پوشش سازه‌ای
↓
تیرچه یا خرپا
باشد.
اما ترتیب دقیق لایه‌ها به سیستم بام و شرایط اقلیمی بستگی دارد.
شیب‌بندی و مدیریت آب
یکی از مهم‌ترین نکات سقف بام، هدایت صحیح آب است.
وجود آب ماندگار روی سقف می‌تواند مشکلاتی ایجاد کند.
بنابراین باید موارد زیر در طراحی بررسی شوند:
- شیب مناسب
- آبرو
- ناودان
- محل تخلیه
- آب‌بندی اتصالات
- جزئیات اطراف نفوذها
[محل قرارگیری تصویر شماره ۲]
تصویر پیشنهادی:
نمای واقعی از یک سقف LSF شیبدار در حال اجرا، به‌گونه‌ای که قاب فولادی سبک، تیرچه‌ها، عایق و لایه‌های سقف قابل مشاهده باشند.
اجرای سقف LSF در ساختمان چندطبقه
در ساختمان‌های چندطبقه با سازه LSF، سقف بین طبقات علاوه بر عملکرد خودش، در ارتباط مستقیم با دیوارهای طبقه بالا و پایین قرار دارد.
بنابراین محل اتصال:
دیوار طبقه پایین → سقف → دیوار طبقه بالا
باید به‌صورت یک دیتیل پیوسته طراحی شود.
این موضوع در:
- انتقال بار
- کنترل تغییرشکل
- کنترل صدا
- مقاومت حریق
- عبور تأسیسات
اهمیت دارد.
بازشوهای سقف برای تأسیسات
در سقف‌های سازه LSF ممکن است برای عبور تأسیسات نیاز به بازشو ایجاد شود.
این بازشوها باید از قبل در طراحی دیده شوند.
ایجاد یک سوراخ بزرگ در تیرچه پس از اجرای سقف بدون بررسی سازه‌ای می‌تواند خطرناک باشد.
بنابراین محل:
- لوله‌ها
- کانال‌ها
- کابل‌ها
- دریچه‌ها
- رایزرها
باید پیش از اجرای نهایی سقف با نقشه سازه هماهنگ شود.
اشتباهات رایج در اجرای سقف LSF
۱. تغییر فاصله تیرچه‌ها در محل اجرا
فاصله تیرچه‌ها باید مطابق نقشه باشد.
۲. حذف مهاربند
اگر مهاربندی در طراحی لحاظ شده باشد، حذف آن بدون بررسی مجدد صحیح نیست.
۳. ایجاد سوراخ‌های غیرمجاز
سوراخ‌کاری تیرچه‌ها باید مطابق ضوابط و جزئیات طراحی انجام شود.
۴. بی‌توجهی به خیز
صرفاً بررسی مقاومت کافی نیست.
۵. اجرای نادرست اتصال سقف به دیوار
این اتصال یکی از مهم‌ترین مسیرهای انتقال نیرو است.
۶. نادیده گرفتن عایق صوتی
در ساختمان‌های چندطبقه، کنترل صدا باید از مرحله طراحی سقف در نظر گرفته شود.
۷. اجرای ناقص آب‌بندی بام
در سقف‌های خارجی، پیوستگی لایه‌های آب‌بندی بسیار مهم است.
جدول کنترل کیفیت اجرای سقف LSF
| مرحله | مورد کنترل |
| قبل از اجرا | تراز و شاقولی دیوارها |
| نصب تیرچه | فاصله و جهت تیرچه‌ها |
| اتصالات | تعداد و محل اتصالات |
| مهاربندی | اجرای مطابق نقشه |
| پوشش | نوع و نحوه نصب |
| عایق | ضخامت و پیوستگی |
| تأسیسات | عدم ایجاد آسیب به اعضای سازه‌ای |
| بام | شیب و آب‌بندی |
| پایان کار | کنترل تراز و تغییرشکل |
چک‌لیست نهایی اجرای سقف LSF
- نقشه سازه سقف بررسی شده است.
- تکیه‌گاه‌ها کنترل شده‌اند.
- محل تیرچه‌ها مشخص است.
- مقاطع تیرچه مطابق نقشه هستند.
- اتصالات مطابق دیتیل اجرا شده‌اند.
- مهاربندی‌ها اجرا شده‌اند.
- بازشوهای تأسیساتی مشخص هستند.
- پوشش سقف مطابق سیستم طراحی شده است.
- عایق به‌صورت صحیح نصب شده است.
- جزئیات صوتی رعایت شده است.
- در سقف بام، آب‌بندی کامل است.
- شیب و مسیر تخلیه آب کنترل شده است.
- تغییرشکل سقف کنترل شده است.
- اتصال سقف به دیوار مطابق نقشه اجرا شده است.
سوالات متداول درباره اجرای سقف LSF
سقف LSF از چه اجزایی تشکیل می‌شود؟
بسته به سیستم، سقف می‌تواند از تیرچه‌های فولادی سبک، اعضای پیرامونی، تیرهای اصلی، مهاربندها، اتصالات، پوشش سازه‌ای، عایق و لایه‌های نهایی تشکیل شود.
فاصله تیرچه‌های سقف LSF چقدر است؟
فاصله تیرچه‌ها عدد ثابتی برای همه پروژه‌ها نیست و باید بر اساس دهانه، بارگذاری، مقطع تیرچه، پوشش و طراحی سازه تعیین شود.
آیا سقف LSF برای ساختمان چندطبقه مناسب است؟
بله، سیستم‌های فولادی سردنورد می‌توانند در ساختمان‌های چندطبقه مورد استفاده قرار گیرند؛ اما تعداد طبقات، دهانه‌ها، بارگذاری و سیستم سازه‌ای باید براساس طراحی مهندسی پروژه تعیین شوند.
آیا سقف LSF عایق صوتی دارد؟
خود قاب فولادی به‌تنهایی عایق صوتی محسوب نمی‌شود. عملکرد صوتی سقف به ترکیب تیرچه، پوشش‌ها، عایق، سقف کاذب و جزئیات اتصال بستگی دارد.
آیا می‌توان بعد از اجرای سقف در تیرچه‌ها سوراخ ایجاد کرد؟
هرگونه سوراخ‌کاری یا تغییر در اعضای سازه‌ای باید مطابق ضوابط و نقشه‌های طراحی انجام شود و نباید به‌صورت خودسرانه انجام گیرد.
سقف LSF بهتر است تخت باشد یا شیبدار؟
این موضوع به معماری، اقلیم، نوع پوشش، بارندگی، بار برف، سیستم آب‌بندی و طراحی پروژه بستگی دارد و نمی‌توان یک نوع را برای تمام پروژه‌ها مناسب دانست.
جمع‌بندی
جزئیات سازه LSF اجرای سقف باید به‌عنوان بخشی از یک سیستم سازه‌ای یکپارچه دیده شود. تیرچه‌ها، تیرهای اصلی، مهاربندها، اتصالات، پوشش، عایق و دیوارهای تکیه‌گاهی همگی در عملکرد نهایی سقف نقش دارند.
مهم‌ترین نکته این است که اجرای سقف نباید بر اساس تجربه پروژه‌های دیگر یا ابعاد تقریبی انجام شود. دهانه، بارگذاری، مقاطع، فاصله تیرچه‌ها، اتصالات و جزئیات پوشش باید از طراحی مهندسی پروژه استخراج شوند.
