دیتیل سقف سازه LSF؛ سازوکار اجرا و لایهبندی استاندارد سقف
اگر به دنبال پاسخی دقیق برای این پرسش هستید که دیتیل سقف سازه LSF چیست و چرا اهمیت دارد، در این مطلب به زبان ساده شما را با سازوکار اجرا، اجزای لایهبندی استاندارد و تاثیر این دیتیل بر کیفیت و دوام ساختمان آشنا خواهیم کرد. دیتیل سقف سازه LSF، جزئیاتی است که تمامی مراحل طراحی، مونتاژ، عایقبندی و تکمیل سقف با پروفیلهای فولادی سبک را شامل میشود. با رعایت این دیتیلها، سقف سازه LSF از نظر عایق حرارتی و صوتی، دوام، مقاومت در برابر زلزله و رطوبت، سطحی مطلوب کسب میکند. در ادامه، قدمبهقدم هر بخش را بیان میکنیم تا تصویری روشن از فرایند برایتان شکل بگیرد.
خلاصه مقاله
دیتیل سقف سازه LSF مجموعهای از راهکارها و مراحل اجرایی است که با هدف تضمین دوام، مقاومت و کیفیت سقفهای سبک فولادی طراحی میشوند. این دیتیلها شامل انتخاب نوع پروفیل (عموماً فولاد سرد نورد شده)، نحوه اتصال تیرها، چینش لایههای عایق حرارتی و صوتی، و نصب پوشش نهایی میشوند. اجرای دقیق دیتیل سقف LSF، عایقبندی گرما و صدا را افزایش داده و نفوذپذیری رطوبت را به حداقل میرساند. این امر به افزایش عمر مفید سقف و بهبود آسایش ساکنان کمک میکند.
دیتیل سقف سازه LSF چگونه کیفیت و دوام ساختمان را تضمین میکند؟
انتخاب دیتیل سقف سازه LSF در ساختوسازهای مدرن، نقش محوری در تضمین استقامت، ایمنی و طول عمر ساختمان دارد. طراحی دقیق تیرهای فولادی سبک سرد نورد شده (در فرمهای C یا Z)، به همراه اتصالات پیچ و مهرهای، موجب انتقال بهتر بارها و جلوگیری از تابخوردگی یا شکست سقف میشود. توجه به دیتیلهای اجرایی مانند نحوه اتصال تیرها و انتخاب ضخامت مناسب فولاد، عنصر حیاتی حفظ استحکام اسکلت ساختمان است. همچنین استفاده از عایقهای استاندارد و نصب صحیح صفحات OSB، نفوذ رطوبت و صدا را کاهش داده و مقاومت در برابر شرایط محیطی نامطلوب را افزایش میدهد.
در بسیاری از پروژهها، برای تکمیل عایقبندی، از لایههای گچبرگ به عنوان پوشش نهایی استفاده میشود. این لایهها هم در افزایش مقاومت در برابر آتش مهماند و هم سطحی یکنواخت، زیبا و قابل رنگآمیزی برای سقف فراهم میکنند. نکته مهم دیگر، بهرهگیری از فولاد گالوانیزه است که زنگزدگی و خوردگی را به شدت محدود میکند. چنانچه این دیتیلها با دقت و بر پایه استانداردهای روز انجام شوند، سقف سازه LSF تا سالها بدون کاهش کیفیت کارایی خواهد داشت.
نقش دیتیل سقف LSF در بهبود عایق حرارتی و صوتی
یکی از مهمترین مزایای دیتیل سقف سازه LSF، امکان بهینهسازی لایهبندی برای عایقبندی گرمایی و صوتی است. قرار دادن عایقهایی مانند پشم سنگ یا پلی استایرن اکسترود شده در فضای میان قابها، باعث میشود سقف ساختمان کمتر در معرض انتقال حرارت و صدا قرار بگیرد. علاوه بر این، صفحه OSB و پوشش گچبرگ نیز نقش مهمی در افزایش این عایقبندی ایفا میکنند. به همین دلیل در اجرای دیتیل سقف LSF، نوع و ضخامت عایقها با توجه به شرایط اقلیمی و نیاز پروژه انتخاب میشود تا بهترین بازدهی حرارتی و صوتی حاصل شود.
سازوکار اجرای دیتیل سقف سازه LSF چیست؟
اجرای دیتیل سقف سازه LSF یک فرایند چند مرحلهای و منظم است که هر بخش آن نیازمند دقت بالا و رعایت استانداردهای فنی میباشد. در ابتدای پروژه، طراح با استفاده از نرمافزارهای تخصصی مهندسی، نقشه سهبعدی سازه را ترسیم و اجزای مورد نیاز را بر مبنای بارهای وارده محاسبه میکند. سپس پروفیلهای فولادی سبک (معمولاً شکلهای C یا Z) طبق نقشه سفارش داده میشوند و در کارخانه با تکنولوژیهای روز برش خورده و سوراخکاری میشوند تا آماده مونتاژ در کارگاه باشند.
در مرحله بعد، تیم اجرایی ضمن آمادهسازی فونداسیون سبک و سازگار با وزن کم سازه، شروع به نصب پروفیلهای فولادی به روش اتصالات پیچ و مهرهای میکند. این کار علاوه بر افزایش سرعت اجرا، دقت بالایی را به همراه دارد. پس از نصب قابهای سقف، فضای بین آنها با عایقهای صوتی و حرارتی پر میشود تا هم از انتقال صدا و حرارت جلوگیری گردد و هم سطح زیر سقف آماده مراحل بعدی باشد.
سپس نوبت به نصب صفحات OSB یا تخته چندلایه مهندسی میرسد که هم نقش توزیع یکنواخت بار را دارند و هم بستری مناسب برای نصب پوششهای نهایی فراهم میکنند. در قدم پایانی، لایههای گچبرگ روی سقف پرس و پانل میشوند تا سطحی صاف، مقاوم، قابل رنگآمیزی و ضدحریق ایجاد گردد. در مناطقی که شرایط آبوهوایی خاص است، اجرای مهاربندیهای فلزی و تمهیدات لازم برای عبور تاسیسات مکانیکی نیز از اهمیت بالایی برخوردار است.
مراحل اجرای دیتیل سقف سازه LSF به صورت گامبهگام
- طراحی و محاسبه نقشه سهبعدی سقف با نرمافزارهای مهندسی
- تهیه و تولید پروفیلهای فولادی سبک سرد نورد شده (شکل C یا Z)
- آمادهسازی فونداسیون یا زیرسازه سبک سازگار با LSF
- مونتاژ و نصب پروفیلها با اتصالات پیچ و مهرهای بر اساس دیتیل مدنظر
- قرار دادن عایق حرارتی و صوتی مناسب در فضای بین قابها
- نصب صفحات OSB یا تخته مهندسی به عنوان بستر سقف
- نصب لایه گچبرگ به عنوان پوشش نهایی (داخلی)
- اجرای مهاربندیها و عبور تأسیسات طبق نقشه و استاندارد
چرا دیتیل اجرایی سقف LSF باید مطابق با استاندارد باشد؟
تبعیت از استانداردهای ملی و بینالمللی در دیتیل اجرایی سقف LSF تضمینکننده دوام و سلامت ساختمان است. استفاده از تیرهای فولادی سبک که در کارخانه و با دستگاههای دقیق نورد شدهاند، مانع از ایجاد نقص در اتصالات و نقاط تضعیف سقف میشود. اجرای صحیح لایهبندی و رعایت جزئیات مهم مثل محل عبور تأسیسات مکانیکی، فاصله میان تیرها، و ضخامت عایقها باعث میشود سقف بتواند در برابر بارهای مرده و زنده، و حتی زلزله یا بادهای شدید، عملکرد مناسبی ارائه دهد. به همین دلیل، انتخاب مجریان و شرکتهای تخصصی با دانش روز در زمینه LSF از اهمیت بالایی برخوردار است.

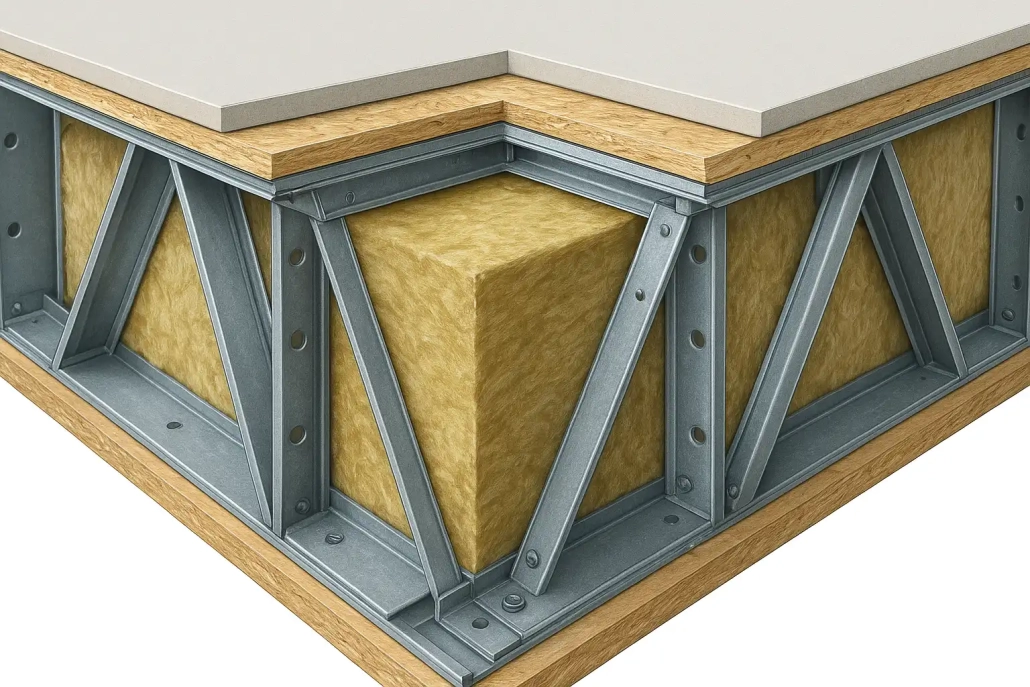

لایهبندی استاندارد دیتیل سقف سازه LSF شامل چه اجزایی است؟
لایهبندی استاندارد دیتیل سقف سازه LSF ترکیبی از چندین جزء فنی است که هرکدام نقش حیاتی در عملکرد نهایی سقف دارند. اجزای اصلی این لایهبندی عبارتاند از:
| جزء | کارکرد |
|---|---|
| پروفیل فولادی سبک (C یا Z) | اسکلت و تحمل بار سقف |
| عایق حرارتی/صوتی | کاهش انتقال حرارت و صدا |
| صفحه OSB یا تخته مهندسی | توزیع یکنواخت بار و بستر برای پوشش نهایی |
| پوشش نهایی (گچبرگ) | ایجاد سطح صاف، ضدحریق و آماده رنگآمیزی |
ویژگیها و اهمیت هر لایه در دیتیل سقف LSF
پروفیلهای فولادی سبک سرد نورد شده، به صورت شبکهای در سقف قرار گرفته و پایهای مستحکم برای تحمل بار وزن ساختمان ایجاد میکنند. عایقهای متنوعی مانند پشم سنگ، فوم پلی استایرن و فوم پلیاورتان، بسته به نوع پروژه انتخاب میشوند و فضای خالی میان اسکلت سقف را پر میکنند. وجود صفحات OSB که یک محصول مهندسیشده چوبی است، باعث انتقال یکنواخت نیرو و کاهش تمرکز تنشهای نقطهای میشود. در نهایت، پنلهای گچبرگ یا حتی پانلهای کامپوزیت برای پوشش داخلی سقف نصب میشوند که علاوه بر زیبایی، نقش محافظتی و ضدحریق نیز دارند.
توجه کنید که در برخی پروژههای خاص، متناسب با کاربری ساختمان، حتی از لایههای اضافی نظیر ورقهای آلومینیومی یا صفحات فایبرسمنت نیز بهره گرفته میشود تا مقاومت سقف در برابر شرایط خاص افزایش یابد. استانداردسازی چینش و انتخاب لایهها نهتنها بهرهوری انرژی ساختمان را بالا میبرد، بلکه نگهداری و تعمیر سقف را نیز سادهتر میکند.
روش عایقبندی و نحوه لایهبندی استاندارد سقف LSF به صورت قابل توجهی بر آسایش حرارتی و صوتی ساکنان تأثیرگذار است. عایقهای ضخیمتر و کیفیت بالاتر صفحات مهندسی، بهویژه در مناطق سردسیر و پرازدحام، اهمیت بیشتری پیدا میکنند. در چنین مواردی استفاده از فناوریهای نوین عایقبندی میتواند هدررفت انرژی را تا ۲۵ درصد کاهش دهد.
چه عواملی در انتخاب عایق و پوشش نهایی دیتیل سقف LSF موثر هستند؟
انتخاب نوع و ضخامت عایق حرارتی و صوتی در دیتیل سقف سازه LSF به چند عامل کلیدی وابسته است. اقلیم پروژه (سردسیر، گرمسیر، مرطوب یا خشک)، میزان آلودگی صوتی محیط، استانداردهای صرفهجویی انرژی، و کاربری ساختمان، همگی در تصمیمگیری نهایی دخیلاند. به عنوان مثال، در ساختمانهایی که نزدیک اتوبان یا فرودگاه هستند یا در مناطق سرد، استفاده از پشم سنگ با دانسیته بالا ضروری است. در حالی که برای مناطق معتدل، فوم پلی استایرن ممکن است کفایت کند.
در بخش پوشش نهایی، گچبرگ به دلیل قابلیت ضدحریق، ارزانتر بودن و سرعت نصب بالا، پرکاربردترین گزینه است. البته در پروژههایی که سقف باید در برابر آب یا نم مقاوم باشد، ممکن است پانلهای ضدآب یا کامپوزیت مدنظر قرار گیرد. استانداردسازی نصب و انتخاب این مواد، تضمین میکند که سقف سازه LSF سالها بدون نیاز به تعمیر اساسی باقی بماند.
در عمل، بسته به ویژگیهای پروژه، برخی مجریان اقدام به افزودن لایههای اضافی مانند فویل آلومینیوم (جهت مقابله با تابش پرتو خورشید) یا ورق پلیاتیلن میکنند تا ویژگیهای خاص مد نظر کارفرما برآورده شود.
دیتیل سقف LSF چه تأثیری در مقاومت سازه در برابر زلزله دارد؟
یکی از دلایل مهم گرایش به سازههای LSF در نواحی زلزلهخیز، وزن کم و انعطافپذیری این نوع سیستم سقف است. دیتیل دقیق سقف LSF، با استفاده از پروفیلهای سبک و اتصالات پیچ و مهرهای، بارهای جانبی را از سقف به دیوار و ستونها منتقل میکند و خطر شکست در هنگام لرزش زمین را به شدت کاهش میدهد. وجود لایههای مناسب عایق و صفحات OSB، رفتار یکپارچه سقف را بهبود داده و از جابجایی ناگهانی جلوگیری میکند.
در حال حاضر، مقررات ملی ساختمان ایران و بسیاری از آییننامههای جهانی، دیتیل سقفهای LSF را برای مناطق لرزهخیز توصیه میکنند. مشاوره با طراحان متخصص و اجرای دیتیل زیر نظر شرکتهای معتبر، ریسک آسیب را در هنگام زلزله حتی تا ۴۰ درصد در مقایسه با سازههای سنگین کاهش میدهد.
استانداردهای جهانی مرتبط با دیتیل سقف سازه LSF
در سطح بینالمللی، استانداردهایی مانند EN 1993-1-3 اروپا و AISI S100 آمریکا مرجع استفاده و طراحی سازههای فولادی سبک هستند. این استانداردها، ضوابط مربوط به نوع پروفیل، نحوه اتصال، فاصلهدهی تیرها، مشخصات عایق و حتی شرایط اجرا را به تفصیل بیان کردهاند. رعایت این استانداردها، در کنار نظارت کیفی مناسب و انتخاب مصالح با تاییدیه، موجبات افزایش دوام و ایمنی سقف را به همراه دارد.
انواع سقفهای LSF و مزایا و معایب هر کدام
سقفهای LSF به چند دسته تقسیم میشوند و هرکدام ویژگیها و کاربردهای خاص خود را دارند. در جدول زیر مقایسهای میان پرکاربردترین انواع سقف LSF ارائه شده است:
| نوع سقف | مزایا | معایب |
|---|---|---|
| سقف LSF با صفحه OSB و گچبرگ | عایقبندی عالی، نصب سریع، وزن سبک، هزینه اقتصادی | مقاومت متوسط در برابر رطوبت در صورت نفوذ مستقیم آب |
| سقف LSF با فایبرسمنت برد | مقاومت بالاتر در برابر رطوبت و آتش | وزن کمی بیشتر و هزینه اجرای بالاتر |
| سقف LSF با پانل کامپوزیت | عایقبندی پیشرفته، مقاومت عالی در برابر شرایط محیطی | گرانتر از گزینههای دیگر |
انتخاب نوع سقف LSF باید بر اساس نوع کاربری ساختمان، شرایط اقلیمی و بودجه پروژه صورت گیرد. برای مشاهده تنوع این سقفها و آشنایی بیشتر با ویژگیهای هر دسته میتوانید به صفحه سقف سازه ال اس اف مراجعه کنید.
نکات اجرایی مهم برای موفقیت دیتیل سقف LSF
- استفاده از پروفیلهای فولادی گالوانیزه برای افزایش دوام سقف
- انتخاب عایق مناسب با اقلیم منطقه و نوع کاربری ساختمان
- اجتناب از سوراخکاری اضافی یا برش غیرمجاز پروفیلها که میتواند استحکام اسکلت را کاهش دهد
- رعایت فاصله استاندارد بین تیرها و لایهها طبق نقشه اجرایی
- اجرای مهاربندیهای اضافی در مناطق زلزلهخیز و بادخیز
در صورتی که عایقبندی سقف به صورت اصولی اجرا نشود، علاوه بر هدررفت انرژی، مشکلاتی مانند تقطیر بخار آب و کاهش عمر مفید سقف رخ میدهد. بنابراین اجرای عایقبندی صحیح نقش کلیدی در افزایش کارایی دیتیل دارد. اگر درباره راهکارهای عایق بندی سقف LSF نیاز به اطلاعات بیشتری دارید، توصیه میشود مقاله سقف سازه ال اس اف عایق بندی شده را مطالعه کنید.
مقایسه دیتیل سقف سازه LSF با سقفهای سنتی
در مقایسه با سقفهای سنتی بتنی یا تیرآهن-بلوک، دیتیل سقف سازه LSF برتریهای قابل توجهی دارد. نخستین تفاوت، کاهش قابل ملاحظه وزن سازه است که موجب کاهش نیروی زلزله و سرعت بیشتر اجرا میشود. همچنین سقفهای LSF نیاز به زمان کمتری برای اجرا دارند و به دلیل پیشساخته بودن قطعات، خطای انسانی به حداقل میرسد. در مقابل، سقفهای سنتی بتنریزی و قالببندی بیشتری نیاز دارند و معمولاً آسیبپذیری آنها در برابر رطوبت و نشست زمین بیشتر است.
از لحاظ عایقبندی، دیتیل سقف LSF به دلیل تنوع عایقها و نحوه لایهبندی، بهمراتب کاراتر است. همین موضوع منجر به کاهش هزینههای سرمایش و گرمایش در بلندمدت میشود. همچنین در صورت نیاز به تعویض یا تعمیر، قطعات سقف LSF به راحتی قابل تعویضاند و نیازی به تخریب وسیع وجود ندارد.
چالشها و مشکلات احتمالی دیتیل سقف LSF
هرچند مزایای دیتیل سقف LSF بسیار زیاد است، اما مانند هر فناوری دیگر، مشکلات خاص خود را دارد. در صورت عدم اجرای اصولی یا استفاده از مصالح بیکیفیت، احتمال کاهش دوام یا ایجاد نشتی سقف افزایش مییابد. همچنین اگر سازه LSF طبق استاندارد نباشد، مقاومت آن در برابر بارهای غیرمنتظره کاهش پیدا میکند. به علاوه، برخی کارفرمایان ممکن است با مفهوم دیتیل سقف LSF آشنایی نداشته باشند و صرفاً به قیمت توجه کنند که این موضوع میتواند در آینده مشکلاتی ایجاد کند.
نکته مهم دیگر، توجه به شرایط اقلیمی است. برای مثال در نواحی بسیار مرطوب یا مناطقی با تفاوت دمای قابل توجه، باید لایههای مخصوص برای کنترل تقطیر و رطوبت به کار رود. به همین علت، انتخاب مجری و مشاور متخصص راهحلی مطمئن برای جلوگیری از بروز این مشکلات خواهد بود.
سوالات متداول درباره دیتیل سقف سازه LSF
دیتیل سقف سازه LSF چه نقشی در افزایش ایمنی سازه دارد؟
دیتیل سقف سازه LSF با استفاده از اتصالات پیچ و مهرهای، پروفیلهای سبک و عایقبندی چندلایه، احتمال شکست یا ریزش سقف را به شدت کاهش میدهد. این سیستم بار سقف را به نحو موثری به دیوارها منتقل میکند و در برابر زلزله یا نیروی باد عملکرد پایداری دارد. رعایت دیتیلها مطابق استاندارد، از ایجاد نقاط ضعف ساختاری یا تجمع تنش جلوگیری میکند و امنیت کلی ساختمان را افزایش میدهد.
آیا دیتیل سقف LSF برای همه نوع ساختمان مناسب است؟
دیتیل سقف LSF قابلیت انعطاف زیادی دارد و برای ساختمانهای مسکونی، اداری، تجاری و حتی صنعتی قابل اجرا است. البته برای سازههای با دهانه بسیار زیاد یا بارگذاری سنگین، لازم است طراحی تقویت شده و دیتیلهای اضافی مثل مهاربندی ویژه یا تیرهای دوبل مدنظر قرار گیرد. مشاوره با مهندس سازه در این زمینه ضروری است تا اطمینان حاصل شود که سقف انتخابی پاسخگوی نیازهای پروژه است.
هزینه اجرای دیتیل سقف LSF چگونه محاسبه میشود؟
هزینه اجرا بر اساس متراژ سقف، نوع پروفیل، کیفیت عایقها، نوع پوشش نهایی و میزان پیچیدگی دیتیل محاسبه میشود. قیمت پروفیل فولادی، هزینه صفحات OSB یا پانل کامپوزیت، اجرت نصب و قیمت عایق، اجزای اصلی هزینه هستند. در پروژههایی با دیتیل سفارشی یا استفاده از مصالح خاص، هزینه نهایی افزایش مییابد. بررسی و مقایسه نمونههای قیمتگذاری شده پروژههای قبلی کمک میکند تا برآورد دقیقی داشته باشید.
برای آگاهی از جزئیات بیشتر دیتیلهای اجرایی سقف LSF به چه منبعی مراجعه کنیم؟
اگر به اطلاعات فنی و جزییات استاندارد درباره دیتیلهای اجرایی سقفهای LSF نیاز دارید، پیشنهاد میشود مقاله دیتیل اجرایی سازه LSF را مطالعه کنید تا با استانداردهای اتصال، نکات طراحی و اجرایی و جدیدترین راهکارهای ساخت آشنا شوید.
در نهایت، دیتیل سقف سازه LSF با رویکرد مدرن و بهرهگیری از مصالح باکیفیت، راهکاری موثر برای افزایش دوام، ایمنی و آسایش در هر نوع پروژه ساختمانی محسوب میشود. انتخاب و اجرای صحیح این دیتیلها، به معنای تضمین کیفیت و بهرهوری بالاتر در بلندمدت است. برای آشنایی بیشتر با سازوکار و مراحل ساخت چنین سقفهایی میتوانید مقاله سقف سازه LSF را نیز مطالعه کنید.
