تأسیسات در دیوارجزئیات سازه LSF: اصول عبور لوله و کابل بدون تضعیف سازه
در ساختمانهای مدرن با سیستم سازهای LSF یا قاب سبک فولادی، یکی از دغدغههای مهم عبور تأسیسات مختلف از درون دیوارهاست. هنگام اجرای جزئیات سازه LSF دیتیل عبور تأسیسات از دیوار بسیار اهمیت دارد، زیرا هرگونه خطا در ایجاد گذرگاه لوله و کابل میتواند به استحکام سازه آسیب برساند یا کارایی عملکردی آن را کاهش دهد. خبر خوب این است که با رعایت اصول فنی و استفاده از فضاهای پیشبینی شده، عبور ایمن تأسیسات بدون تضعیف سازه کاملاً ممکن است.
چرا عبور تأسیسات از دیوارهای LSF باید با دقت انجام شود؟
زمانی که لولههای آب، فاضلاب یا کابلهای برق و دیتا داخل دیوارهای LSF عبور داده میشوند، اگر محل عبور و روش اجرا اشتباه باشد، تضعیف نقاط بحرانی سازه یا ایجاد مسیر نفوذ رطوبت رخ میدهد. به همین دلیل، طراحان و مجریان باید دقت کنند که هیچگونه برش غیرمجاز در اجزای سازهای ایجاد نشود و فقط مسیرهای استاندارد استفاده شوند. بخش زیادی از ایمنی ساختمان به توجه به این جزئیات وابسته است. همچنین هنگام جزئیات سازه LSF، موضوع حفظ یکپارچگی و دوام سازه مطرح میشود که بر کیفیت ساخت تأثیر مستقیم دارد.
اصول فنی مهم در طراحی مسیر عبور لوله و کابل در دیوار LSF چیست؟

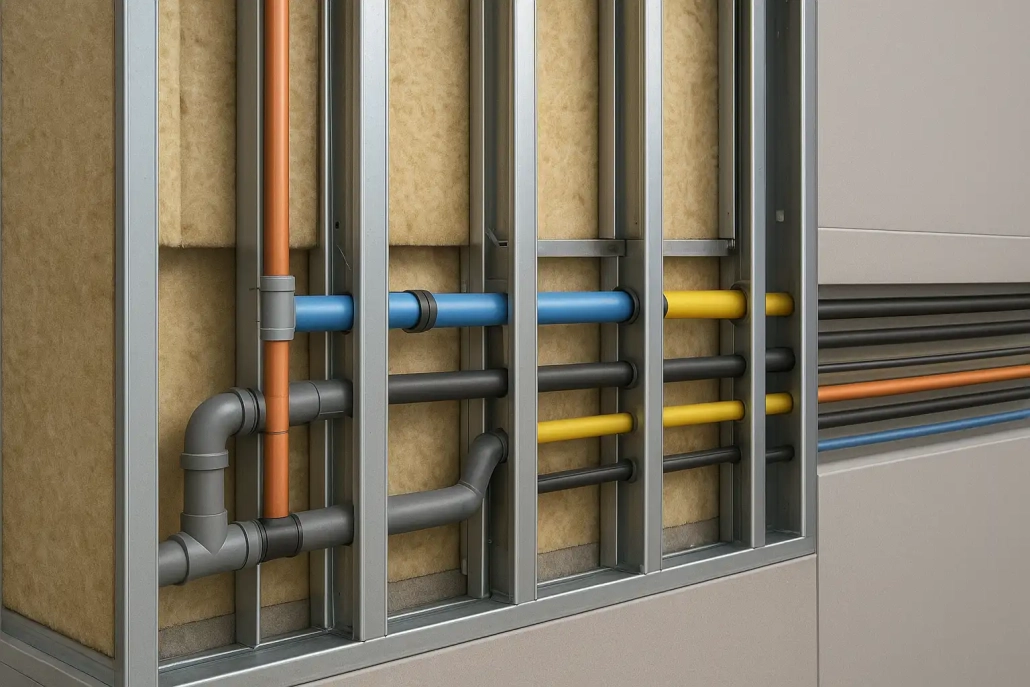

اصول فنی طراحی گذرگاه تأسیسات در دیوارهای سازه LSF بر پایه استفاده از فضاهای آماده و تعبیه شده در قالب دیوار استوار است. به این معنا که در مرحله طراحی، محل عبور لولههای آب، فاضلاب، گاز و کابلها دقیقاً تعیین و پیشبینی میشود. برای مثال:
- لولههای آب و فاضلاب معمولاً در بخش پایین دیوار، پشت قرنیز یا نزدیک کف نصب میشوند.
- لولههای گاز اغلب در بالای دیوار و نزدیک به سقف عبور داده میشوند.
- کابلهای برق، دیتا و تلفن در کانالهای جداگانه و ایمن در دل دیوار قرار میگیرند تا از تداخل و خطرات احتمالی جلوگیری شود.
این روش علاوه بر حفظ استحکام، باعث نظم و سهولت تعمیرات بعدی میشود. همچنین عایقکاری حرارتی مثل استفاده از پشم شیشه در استراتوم دیوار، مانع انتقال حرارت یا سرما از طریق مسیر تأسیسات خواهد شد. در این بخشها رعایت جزئیات سازه lsf و دیتیل اجرایی طبق استانداردها الزامی است.
چگونه میتوان لولهها و کابلها را در دیوارهای سازه LSF عبور داد بدون اینکه استحکام سازه کاهش یابد؟
پاسخ این سؤال در استفاده صحیح از فضاهای از پیش طراحیشده در قاب فولادی نهفته است. سازندگان حرفهای هیچگاه اقدام به بریدن یا ایجاد حفره تصادفی روی اعضای فولادی دیوار نمیکنند. فضاهای عبور، از قبل در طراحی سازه دیده شدهاند و با رعایت این قواعد:
- محل قرارگیری لوله یا کابل باید با نقشه و دیتیل مصوب تطابق کامل داشته باشد.
- از کانالها یا فضاهای خالی مخصوص تأسیسات که در دل استادها یا رانرها تعبیه شدهاند استفاده میشود.
- در صورت نیاز به بازبینی یا تعمیر، اجزا با اتصال پیچ و مهرهای بهراحتی باز و بسته میشوند.
- برای جلوگیری از تضعیف، هیچ برش اضافی روی عناصر اصلی نباید اعمال شود.
- در محلهای گذر، استفاده از قطعات پلاستیکی یا فلزی محافظ برای جلوگیری از خوردگی و صدمه به لوله و کابل توصیه میشود.
این فرآیند باعث حفظ یکپارچگی سازه و امکان عایقبندی صحیح میگردد، در حالیکه تعمیرات آتی نیز ساده خواهد بود.
چه نکاتی در انتخاب محل و روش نصب تأسیسات در دیوارهای LSF باید رعایت شود؟
در انتخاب محل و روش نصب تأسیسات، چند اصل مهم مطرح است که رعایت آنها از آسیب به سازه جلوگیری میکند:
- استفاده از فضای داخلی دیوارهای LSF و مسیر عبور استاندارد بدون برش اضافی
- نصب تأسیسات الکتریکی، آب، فاضلاب، گاز در بخشهای مخصوص به خود طبق دستورالعمل
- دوری از نقاط حساس و تقویتی سازه مانند اطراف بازشوها یا محلهای باربر
- حفظ اتصال پیچ و مهرهای سازه برای دسترسی آسان به تأسیسات و جلوگیری از آسیب
- بهکارگیری عایق حرارتی و رطوبتی مانند پشم شیشه برای ممانعت از نفوذ آب و تغییرات دما
برای مثال، هنگام برنامهریزی عبور کابلهای برق و داده، توصیه میشود از راهنماهای مانند جزئیات سازه lsf و دیتیل اجرایی استفاده شود تا جزئیات اجرایی دقیق رعایت گردد.
تاثیر عایقبندی مناسب در مسیرهای عبور تأسیسات
یکی از چالشهای تأسیسات عبوری از دیوار سبک فولادی، انتقال حرارت یا سرما از طریق لوله و کابل است. اگر تمهیدات لازم اندیشیده نشود، بخش قابل توجهی از انرژی هدر میرود یا به داخل ساختمان رطوبت نفوذ میکند. عایقکاری با پشم شیشه یا سایر عایقها در استراتوم دیوار، این مشکل را بهطور مؤثری حل میکند. همچنین عایق حرارتی بر دوام و طول عمر دیوار و تأسیسات تأثیر مستقیم دارد.
انواع عایقهای رایج در سازه LSF
- پشم شیشه:رایجترین نوع به دلیل نصب آسان و عایق حرارتی بالا
- پلیاستایرن: سبک و مناسب برای مقابله با رطوبت
- فوم پلییورتان: قدرت عایقکاری و چسبندگی بالا در فضاهای محدود
توصیه میشود برای انتخاب بهترین نوع عایق، به شرایط اقلیمی و کاربری ساختمان دقت شود.
چه خطراتی در صورت اجرای نادرست دیتیل عبور تأسیسات از دیوار LSF وجود دارد؟
اگر مسیر عبور لوله و کابل به درستی اجرا نشود، خطرات زیر ساختمان را تهدید میکند:
- تضعیف سازه: ایجاد حفره یا بریدگی میتواند عناصر باربر را ضعیف کند و ایمنی دیوار کاهش یابد.
- نفوذ رطوبت: محلهای غیر استاندارد احتمال ورود آب و رطوبت به داخل دیوارها را افزایش میدهد.
- کاهش کارایی عایق: هرگونه آسیب به ساختار دیوار، خاصیت عایق بودن حرارتی و صوتی را کم میکند.
- مشکل در نگهداری: نبود مسیرهای دسترسی مناسب موجب افزایش هزینه و سختی تعمیرات در آینده خواهد شد.
برای جلوگیری از این مشکلات، مطالعه جزئیات سازه LSF برای طراحی و اجرا باعث میشود تا تمامی مراحل نصب با توجه ویژه به جزئیات فنی صورت گیرد و نقاط ضعف احتمالی شناسایی و رفع شوند.
چگونه بازشوها و محلهای عبور تأسیسات را امن طراحی کنیم؟
بازشوها (مثل جای پریز، کلید، دریچه یا حتی محل عبور لوله) باید طبق دیتیل معتبر و همراه با تقویتکننده ساخته شوند. این کار به چند شکل انجام میشود:
- استفاده از پلاک یا ورق فلزی تقویتی پیرامون بازشو برای انتقال بار اضافی
- پیشبینی محل عبور تأسیسات در نقشه سازه از ابتدا
- نصب جعبههای مخصوص پریز و کلید داخل دیوار LSF با رعایت فاصله از اجزای باربر
- استفاده از دیتیل بازشو پنجره و در در دیوار سازه LSF برای طراحی بهتر نقاط حساس
بهطور مثال، افرادی که قصد بهبود طراحی را دارند، میتوانند به مطالبی مانند دیتیل بازشو پنجره و در در دیوار سازه LSF مراجعه نمایند تا با شیوههای صحیح تقویت و جانمایی بازشوها آشنا شوند.
تفاوت دیتیل تأسیسات در دیوار LSF با سایر دیوارهای ساختمانی
در دیوارهای سنتی (مثلاً آجری یا بتنی)، معمولاً با شیارزنی یا تخریب موضعی محل عبور لوله و کابل ایجاد میشود. اما در دیوار LSF ساختار بسیار سبکتر و مهندسی شدهتر است و چنین عملی نه تنها مجاز نیست بلکه خطرناک است. در LSF مسیرهای عبور از ابتدا و به صورت صنعتی پیشبینی و اجرا میشوند که هم ایمنی و هم سرعت کار را تضمین میکند. این تفاوت بنیادی باعث افزایش طول عمر، کاهش هزینه نگهداری و تعمیرات، و جلوگیری از آسیب سازه میشود.
مزایای رعایت جزئیات سازه LSF دیتیل عبور تأسیسات از دیوار
رعایت درست این جزئیات چند نتیجه مثبت دارد:
- حفظ استحکام و یکپارچگی دیوار و سازه
- کاهش ریسک نفوذ رطوبت و آسیب به تأسیسات و سازه
- امکان تعمیر و نگهداری سریع و آسان تأسیسات در آینده
- بهبود عملکرد عایق حرارتی و صوتی دیوار
- افزایش ایمنی و کیفیت زندگی ساکنین
نمونه ابزارها و اجزای کاربردی برای مسیر عبور تأسیسات
- کانالها و کاندوییتهای پلاستیکی یا فلزی استاندارد
- پلاکهای عبور مخصوص برای محل اتصال لوله به استاد یا رانر
- بستهای نگهدارنده و ضربهگیر در محل تماس لوله و کابل با قطعات فولادی
- عایقهای مخصوص حرارتی و رطوبتی جهت پوشش کامل تأسیسات در دیوار
انتخاب این ابزارها باید مطابق استانداردهای ملی ساختمان و توصیه شرکت سازنده LSF باشد.
پرسشهای مهم درباره جزئیات سازه LSF دیتیل عبور تأسیسات از دیوار
خیر، تنها دیوارهایی که از ابتدا در نقشه و طراحی برای عبور تأسیسات پیشبینی شدهاند قابلیت این کار را دارند. دیوارهای باربر یا تقویتی معمولاً محل عبور تأسیسات نیستند و باید از آسیب به آنها پرهیز شود.
در این موارد بهتر است ابتدا با طراح سازه مشورت شود. معمولاً با باز کردن اتصال پیچ و مهرهای بخشهای مورد نظر و رعایت اصول ایمنی، مسیر جدید ایجاد میشود اما انجام هرگونه برش یا تغییر بدون بررسی خطرناک است.
انتخاب لوله و کابل باید بر اساس استانداردهای ضد حریق، مقاومت در برابر ضربه و خوردگی و مناسب بودن ابعاد برای مسیرهای تعریف شده باشد. لولههای پلاستیکی مقاوم و کابلهای با روکش مخصوص، گزینههای پیشنهادی هستند.
راهکار اصلی، استفاده از عایقبندی حرارتی و رطوبتی مناسب پیرامون لوله و کابل، خصوصاً در نزدیکی بازشوها و اتصالات دیوار است تا از هرگونه نشتی و آسیب به سازه جلوگیری شود.
در صورت رعایت اصول بیان شده و توجه به جزئیات و استانداردهای سازه LSF، میتوان با اطمینان کامل تأسیسات را از دیوارها عبور داد، بدون آنکه استحکام، ایمنی و راحتی ساختمان تحت تأثیر قرار گیرد.
